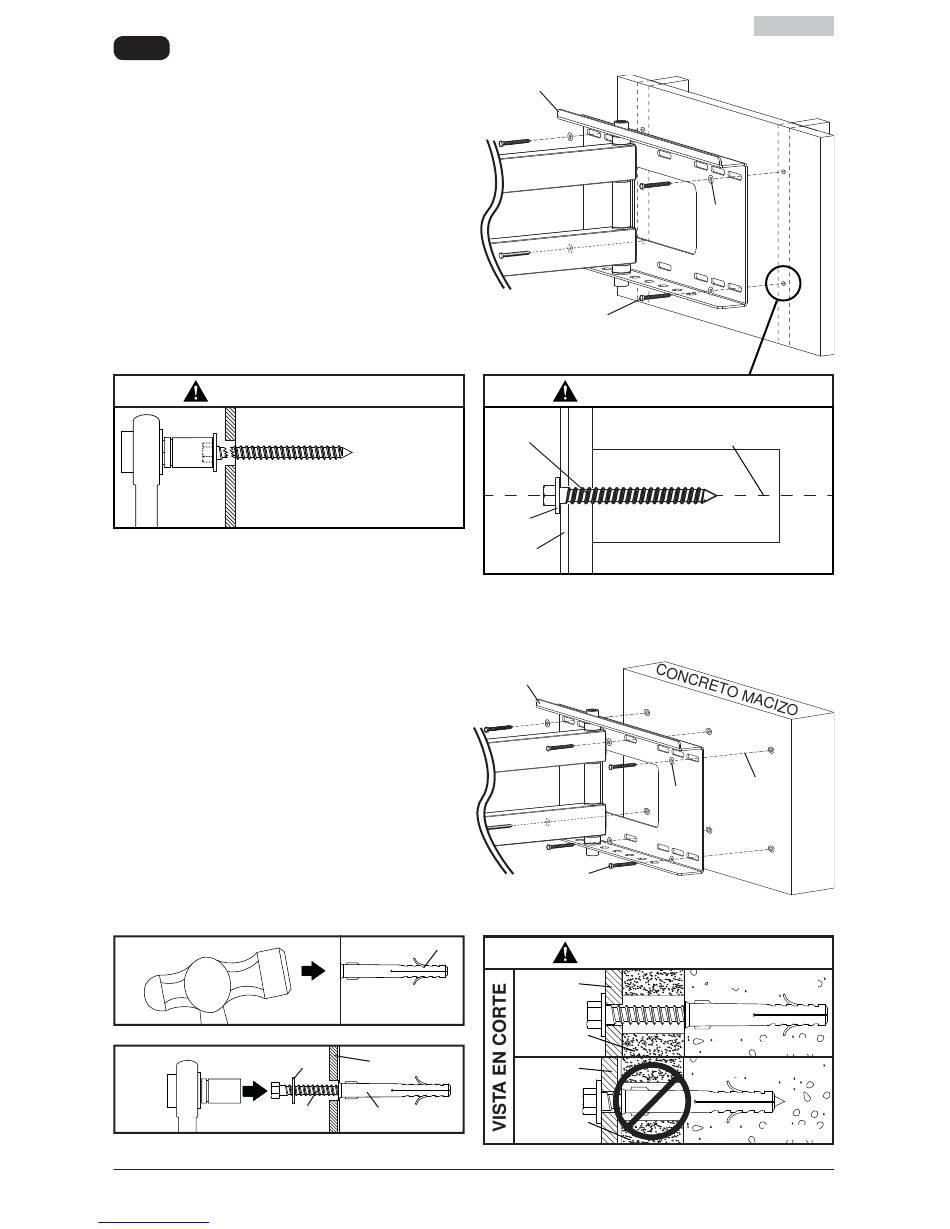

Instalar en una pared
Con Montantes De Madera
Utilice la placa de pared (N) como plantilla,
asegúrese de que esté nivelada y marque cuatro
agujeros de montaje a lo largo de las líneas que
pasan por el centro de los montantes de madera.
Taladre cuatro agujeros de 3/16" (5 mm) de
diámetro y 3-1/4" (83 mm) de profundidad. Nivele
la placa de pared (N) y fíjela a la pared con
cuatro pernos largos (J) y cuatro arandelas (L).
Apriete los tornillos con fi rmeza. No apriete los
tornillos en exceso.
Instalar en una pared de concreto
Nivele la placa de pared (N) y úsela como
plantilla para marcar sies agujeros de montaje.
Taladre sies agujeros de 3/8" (10 mm) de
diámetro a una profundidad mínima de
3-1/4" (83 mm). Inserte sies anclajes (K) en los
agujeros y fi je la placa de pared (N) a la pared
con sies pernos largos (J) y sies arandelas (L).
Apriete los tornillos con fi rmeza. No apriete los
tornillos en exceso.
1
Perfore los agujeros y después inserte los anclajes (K).
2
Coloque la placa (N) sobre los anclajes (K), fíjela con los
tornillos (J) y los arandelas (L).
