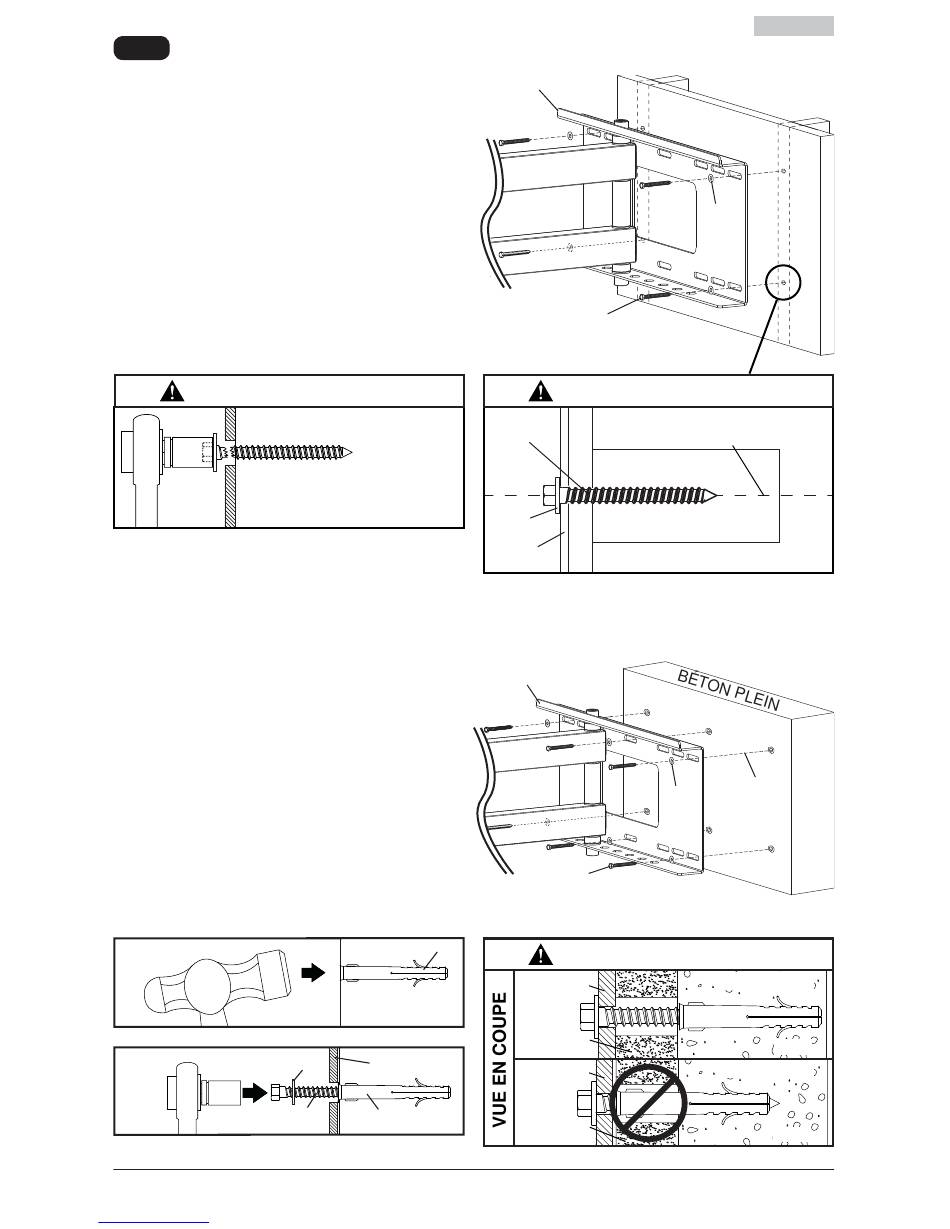

Installation sur un mur
À Montants En Bois
Utilisez la plaque murale (N) comme gabarit,
veillez à ce qu'elle soit de niveau et marquez
le centre des quatre trous de fi xation le long de
la ligne médiane des montants en bois. Percez
quatre trous de 3/16 po (5 mm) de dia. et de
3-1/4 po (83 mm) de profondeur. Mettez la plaque
murale (N) à niveau et fi xez-la au mur à l'aide de
quatre longs boulons (J) et de quatre rondelles
(L). Serrez fermement les vis. Ne pas trop serrer.
Installation sur du béton
Mettez la plaque murale (N) à niveau et utilisez-la
comme gabarit pour marquer l'emplacement des
six trous de fi xation. Percez six trous de
3/8 po (10 mm) de dia. et à une profondeur
minimale de 3-1/4 po (83 mm). Insérez les six
chevilles d'ancrage (K) dans les trous et fi xez
la plaque murale (N) au mur à l'aide de six
longs boulons (J) et de six rondelles (L). Serrez
fermement les vis. Ne pas trop serrer.
1
Percez des trous et insérez les ancrages (K).
2
Placez la plaque (N) sur les ancrages (K), fi xez avec des vis
(J) et de rondelles (L).
