Tru Vue TVALU Montageanleitung Seite 21

1

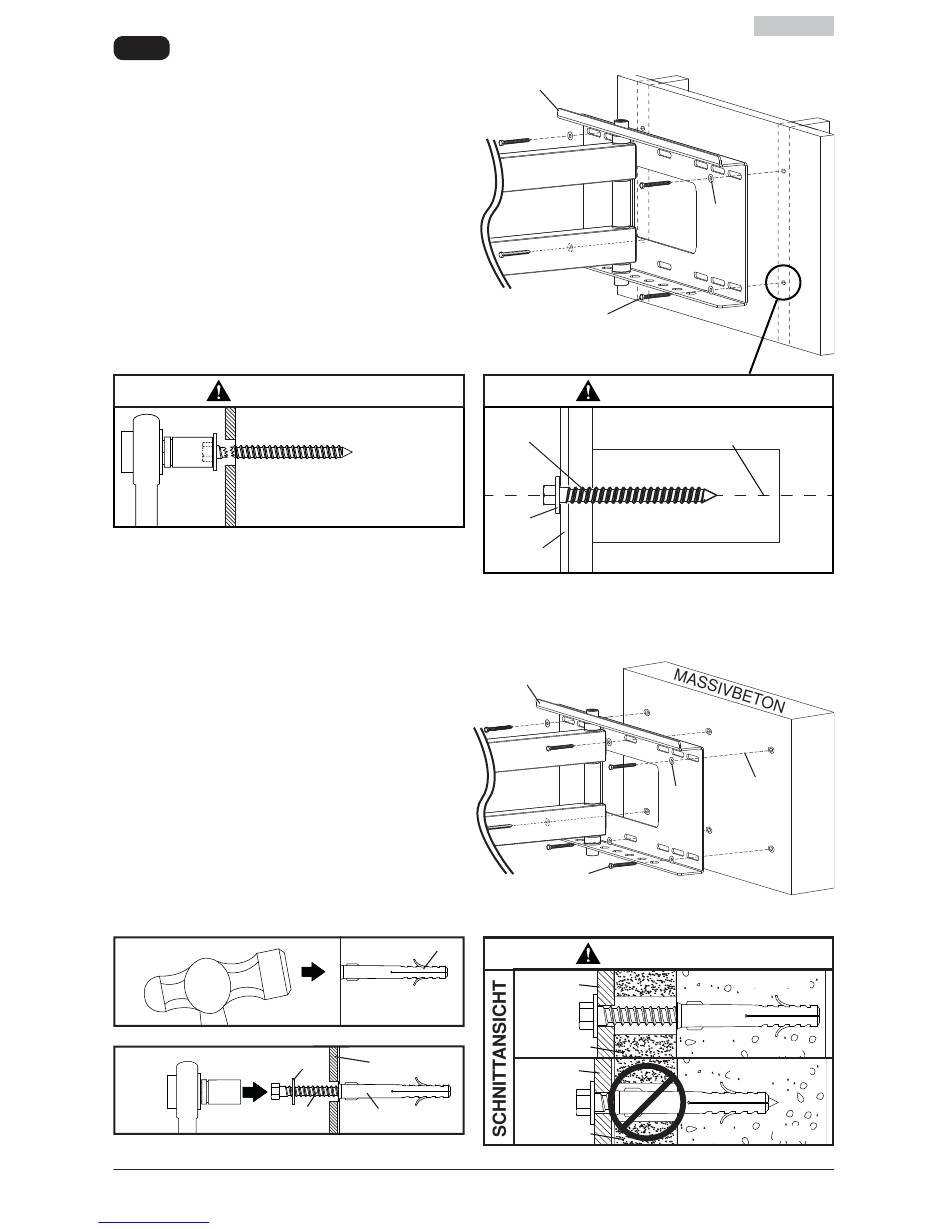

Anbringung an Wand
Holzständerwand
Verwenden Sie die Wandplatte (N) als
Schablone, achten Sie darauf, dass sie
waagerecht ausgerichtet ist, und markieren Sie
vier Montagebohrungen entlang der Mittellinien
der Holzständer. Bohren Sie vier Löcher mit
einem Durchmesser von 5 mm (3/16 Zoll) und
einer Tiefe von 3-1/4 Zoll (83 mm). Richten Sie
die Wandplatte (N) waagerecht aus und bringen
Sie sie mit vier langen Schrauben (J) und vier
Scheiben (L) an der Wand an. Ziehen Sie die
Schrauben fest an, ohne sie zu überdrehen.
Beton
Richten Sie die Wandplatte (N) waagerecht aus
und verwenden Sie sie als Schablone, um sechs
Montagebohrungen zu markieren. Bohren Sie
sechs Löcher mit einem Durchmesser von
10 mm (3/8 Zoll) und einer Mindesttiefe von
3-1/4 Zoll (83 mm). Setzen Sie sechs Dübel
(K) in die Bohrungen ein und bringen Sie die
Wandplatte (N) mit sechs langen Schrauben
(J) und sechs Scheiben (L) an der Wand an.
Ziehen Sie die Schrauben fest an, ohne sie zu
überdrehen.
1
Bohren Sie Löcher und setzen Sie die Dübel (K) ein.
2
Legen Sie die Platte (N) über die Dübel (K), befestigen Sie sie
mit Schrauben (J) und
Downloaded from www.Manualslib.com
WARNUNG
Ziehen Sie die Schrauben
nicht zu fest an, damit es nicht
zu Beschädigungen kommt.
massivbeton
L
N
K
J
Scheiben (L).
manuals search engine
N
J
WARNUNG
J
L
HOLZSTÄNDERREIHE
N
SCHNITTANSICHT VON OBEN
N
J
K
WARNUNG
wandplatte
verputz/rigips
wandplatte
verputz/rigips
21 von 28
AUSGEGEBEN:09-11-09 BLATT NR.:202-9376-8 01-27-11
Deutsch
L
Lange Schrauben in
Mitte des Ständers.
K
L
RICHTIG
beton
FALSCH
beton
