Geräte-Elemente - Prolux Rolling Code K1940-S01 Originalbetriebsanleitung

Originalbetriebsanleitung - Rolling Code Funkschaltempfänger

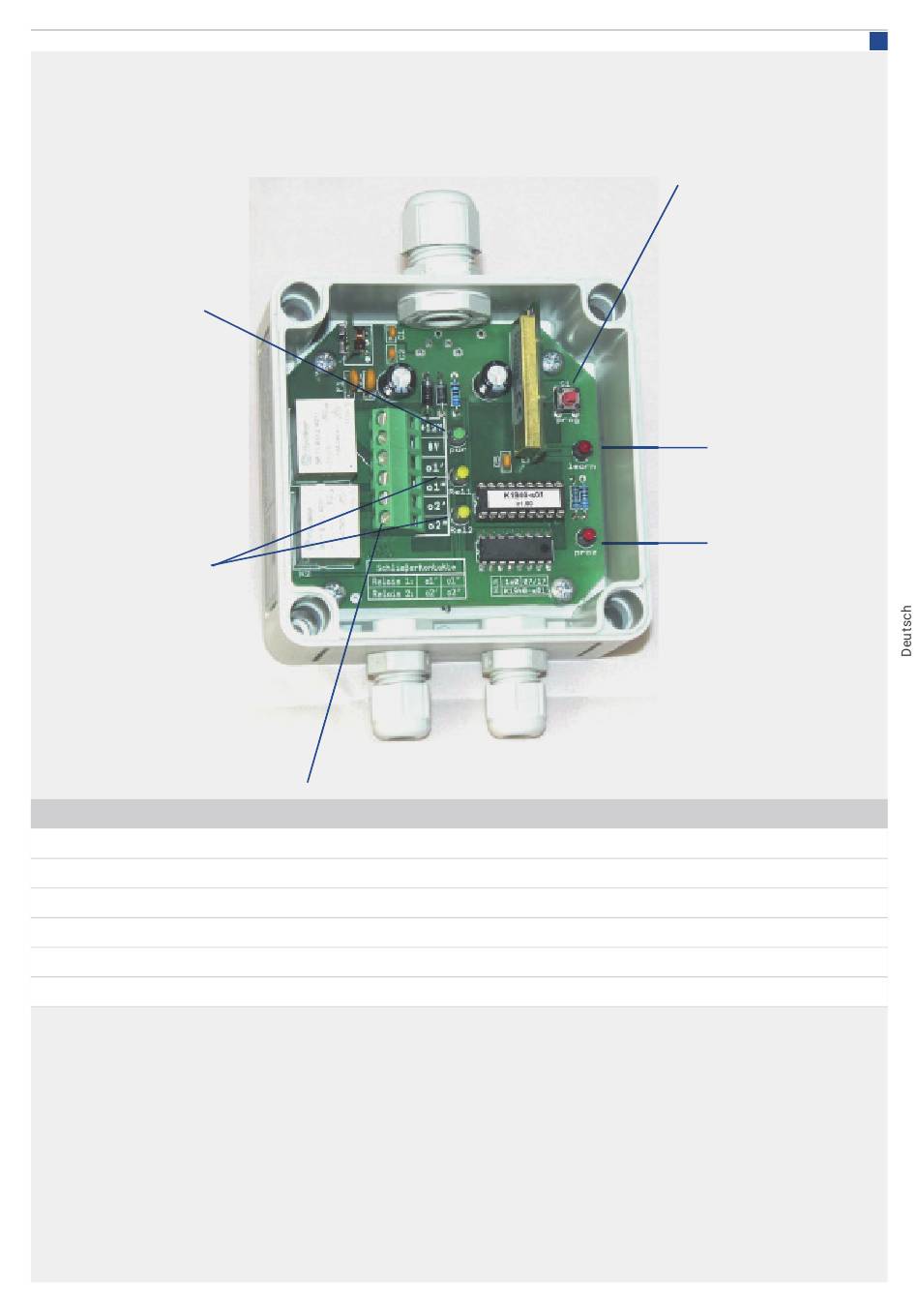

3. Geräte-Elemente
LED Versorgung
(leuchtet bei
Spannungs-
versorgung on)
LEDs
Schaltzustand
(leuchten bei ge-
schlossenem Kon-
takt)
Klemme
+ 12V
0V
o1'
o1''
o2'
o2''
Die grüne „pwr-LED" leuchtet dauerhaft, sobald das Gerät mit Spannung versorgt wird.
Die rote „proz-LED" zeigt mit einem kurzen Aufl euchten einen gültigen Funkempfang an.
Funktion
Positive Versorgungsspannung 12VDC
Negative Versorgungspannung
Schließerkontakt Relais 1
Schließerkontakt Relais 1
Schließerkontakt Relais 2
Schließerkontakt Relais 2
Programmiertaster;
startet den Einlernmodus
LED
Einlern-Kontrolle
LED
Funkempfang
