Inhaltsverzeichnis; Beschreibung - Prolux Rolling Code K1940-S01 Originalbetriebsanleitung

Inhaltsverzeichnis

2
Beschreibung
3
Geräte-Elemente
4
Einlernen der Handsender / Konfi guration der Ausgänge
5
Technische Daten
6
EG-Konformitätserklärung

2. Beschreibung

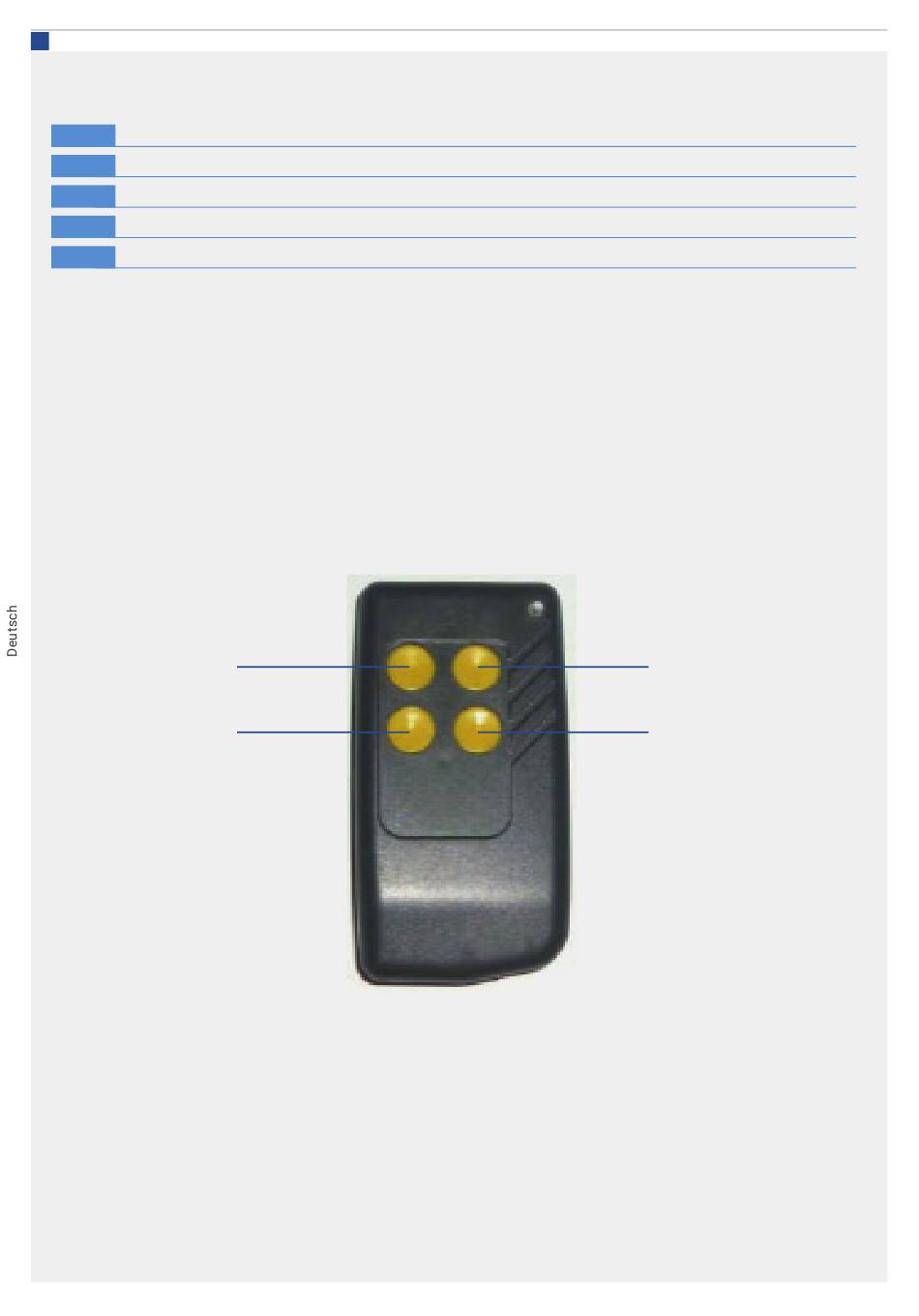

Der Funkschaltempfänger K1940-s01 arbeitet mit dem RollingCode-Sender T433HCS4
zusammen. Bis zu 10 dieser Handsender können auf einen Empfänger eingelernt werden.
Der Empfänger ist mit 2 Relais ausgerüstet, welche separat über den Handsende
geschaltet werden können: Die oberen beiden Taster Schalten das Relais 1 an (links) bzw.
aus (rechts).
Die unteren beiden Taster Schalten das Relais 2 an (links) bzw. aus (rechts).
Taste 1 (Relais 1 on)
Taste 3 (Relais 2 on)
Der Schaltzustand der Relais wird zusätzlich über 2 gelbe LEDs optisch angezeigt.
Ein Leuchten der korrespondierenden LED bedeutet, dass der Relaiskontakt geschlossen ist!
2
Originalbetriebsanleitung - Rolling Code Funkschaltempfänger
Taste 2 (Relais 1 off)
Taste 4 (Relais 2 off)
