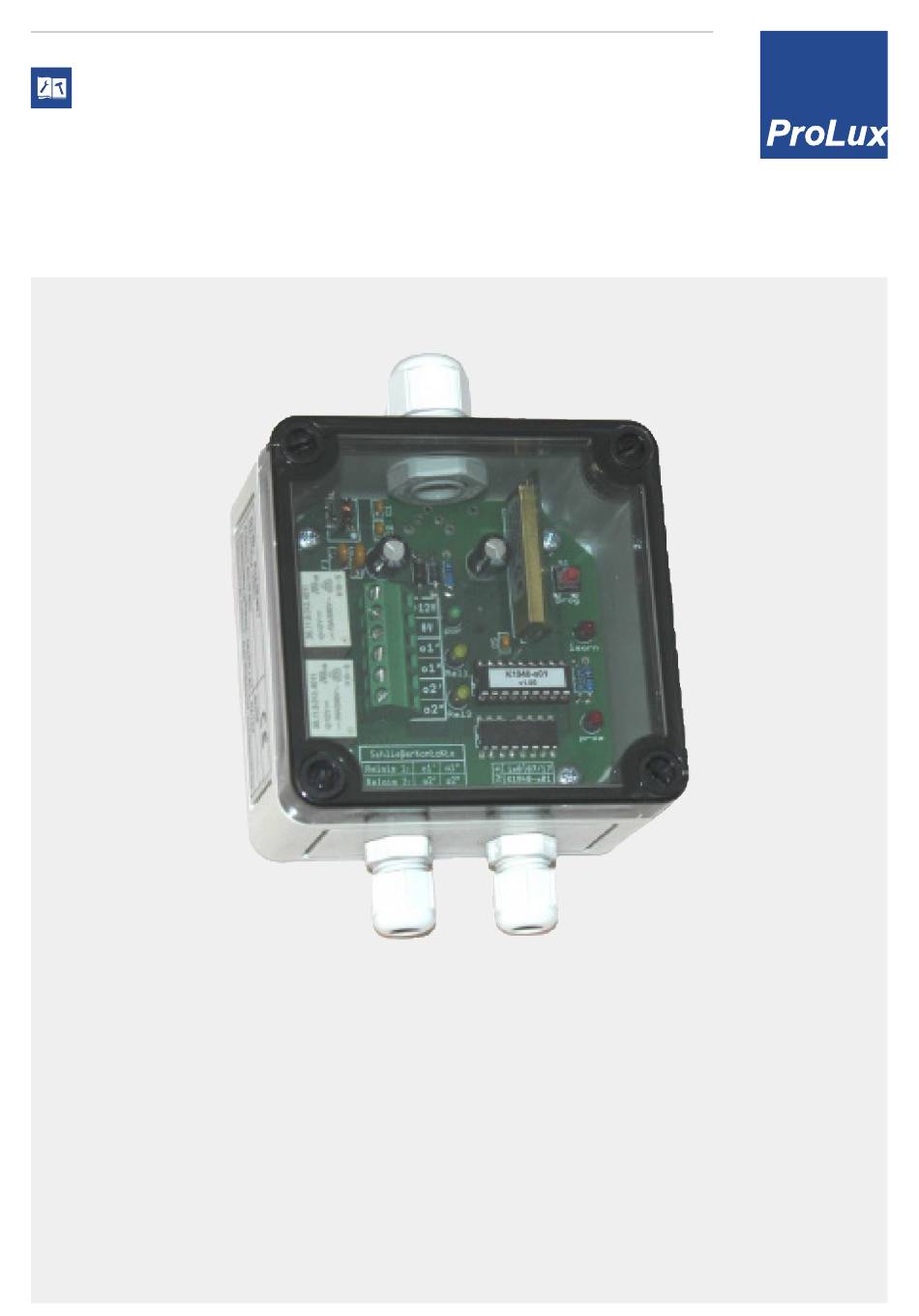

Prolux Rolling Code K1940-s01 Originalbetriebsanleitung
Funkschaltempfänger
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Originalbetriebsanleitung
Original instructions
Rolling Code Funkschaltempfänger/
Rolling Code Relay receiver
Art.-Nr./Code no.: 129 750 + 123 350
Rolling Code Funkschaltempfänger
Art.Nr.: 129 750 (Empfänger) + 123 350 (Handsender)
Rolling Code relay receiver
code no.: 129 750 (receiver) + 123 350 (transmitter)
Inhaltsverzeichnis
Inhaltszusammenfassung für Prolux Rolling Code K1940-s01
- Seite 1 Originalbetriebsanleitung Original instructions Rolling Code Funkschaltempfänger/ Rolling Code Relay receiver Art.-Nr./Code no.: 129 750 + 123 350 Rolling Code Funkschaltempfänger Art.Nr.: 129 750 (Empfänger) + 123 350 (Handsender) Rolling Code relay receiver code no.: 129 750 (receiver) + 123 350 (transmitter)
-
Seite 2: Inhaltsverzeichnis
Originalbetriebsanleitung - Rolling Code Funkschaltempfänger Inhaltsverzeichnis Beschreibung Geräte-Elemente Einlernen der Handsender / Konfi guration der Ausgänge Technische Daten EG-Konformitätserklärung 2. Beschreibung Der Funkschaltempfänger K1940-s01 arbeitet mit dem RollingCode-Sender T433HCS4 zusammen. Bis zu 10 dieser Handsender können auf einen Empfänger eingelernt werden. Der Empfänger ist mit 2 Relais ausgerüstet, welche separat über den Handsende geschaltet werden können: Die oberen beiden Taster Schalten das Relais 1 an (links) bzw. -
Seite 3: Geräte-Elemente
Originalbetriebsanleitung - Rolling Code Funkschaltempfänger 3. Geräte-Elemente Programmiertaster; startet den Einlernmodus LED Versorgung (leuchtet bei Spannungs- versorgung on) Einlern-Kontrolle Funkempfang LEDs Schaltzustand (leuchten bei ge- schlossenem Kon- takt) Klemme Funktion + 12V Positive Versorgungsspannung 12VDC Negative Versorgungspannung o1’ Schließerkontakt Relais 1 o1’’... -
Seite 4: Einlernen Der Handsender / Konfiguration Der Ausgänge
Originalbetriebsanleitung - Rolling Code Funkschaltempfänger 4. Einlernen der Handsender / Konfiguration der Ausgänge Komplettes Löschen der Einstellungen: Um alle gespeicherten Sender aus dem Empfänger zu entfernen ist folgende Vorgehens- weise erforderlich: - Der Programmiertaster muss kurz gedrückt werden. Die rote LED fängt an zu blinken. - Nun muss der Prog-Taster erneut gedrückt werden und für ca. -
Seite 5: Technische Daten
Originalbetriebsanleitung - Rolling Code Funkschaltempfänger 5. Technische Daten Bezeichnung Spannung min. typ. max. Einheit Spannungsversorgung 12 V 13,8 Schaltleistung pro Relais 12 V 5/12 A/VDC Systemreichweite im Freifeld 24 V Frequenz 12 V 433,92 Empfangsempfindlichkeit -106 Stromaufnahme standby (beide Relais off) @12VDC Stromaufnahme bei einem Relais geschaltet @12VDC Stromaufnahme bei beiden Relais geschaltet @12VDC... -
Seite 6: Eg-Konformitätserklärung
Originalbetriebsanleitung - Rolling Code Funkschaltempfänger 6. EG-Konformitätserklärung Die Firma Ingenieurbüro für Elektrik Dipl. Ing. (FH) Peter Huber Obereiberg 41 -d- 87499 Wildpoldsried erklärt, dass das Produkt: K1940-s01 Verwendungszweck: Funkschaltempfänger den technischen Anforderungen der nachfolgend aufgeführten Normen entspricht. EN 301 489-3 v.2.1.1 Elektromagnetische Verträglichkeit für Funkeinrichtungen (2017-03) und -dienste;...
