EINRICHTUNG DES GERÄTS
Leistungsaufnahme: Der Inno Pocket Fusion von American DJ® verfügt über ein Vorschaltgerät, das
automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird.
Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es
praktisch überall anschließen.
DMX-512: DMX steht für Digital Multiplex. Es ist ein universell einsetzbares Steuerprotokoll, das zur
Kommunikation zwischen intelligenten Scheinwerfern und dem Controller dient. Ein DMX-Controller sendet
DMX-Anweisungen zwischen dem Controller und dem Effektgerät hin und her. DMX-Daten werden als serielle
Daten über DATA "IN" und DATA "OUT" XLR-Anschlüsse, die sich an allen DMX-Geräten befinden (die
meisten Controller verfügen nur über eine DATA "OUT" - Anschlussbuchse), von Effektgerät zu Effektgerät
gesandt.
DMX-Verbindung: DMX ist ein standardisiertes Übertragungsprotokoll, das erlaubt, alle DMX-kompatiblen
Modelle der verschiedenen Hersteller miteinander zu verbinden und von einem einzigen Mischpult aus
anzusteuern. Für eine einwandfreie DMX-Datenübertragung zwischen verschiedenen DMX-Geräten sollte
immer ein möglichst kurzes Kabel verwendet werden. Die Verbindungsanordnung zwischen den Geräten
untereinander hat keinen Einfluss auf die DMX-Adressierung. Beispiel: Einem Gerät wurde die DMX-Adresse
1 zugewiesen und es kann an irgendeine Stelle der DMX-Verbindung positioniert werden, am Anfang, am
Ende oder irgendwo in der Mitte. Wenn einem Gerät die DMX-Adresse 1 zugewiesen wurde, weiß der DMX-
Controller, an welche Adresse er die Daten schicken soll, egal an welcher Stelle der DMX-Kette sich das
Gerät befindet.
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Inno Pocket Fusion
kann über das DMX-512-Protokoll angesteuert werden. Der Inno Pocket Fusion verfügt über 5 DMX-Kanal-
Modi. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Vorderseite
des Geräts vergeben. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-

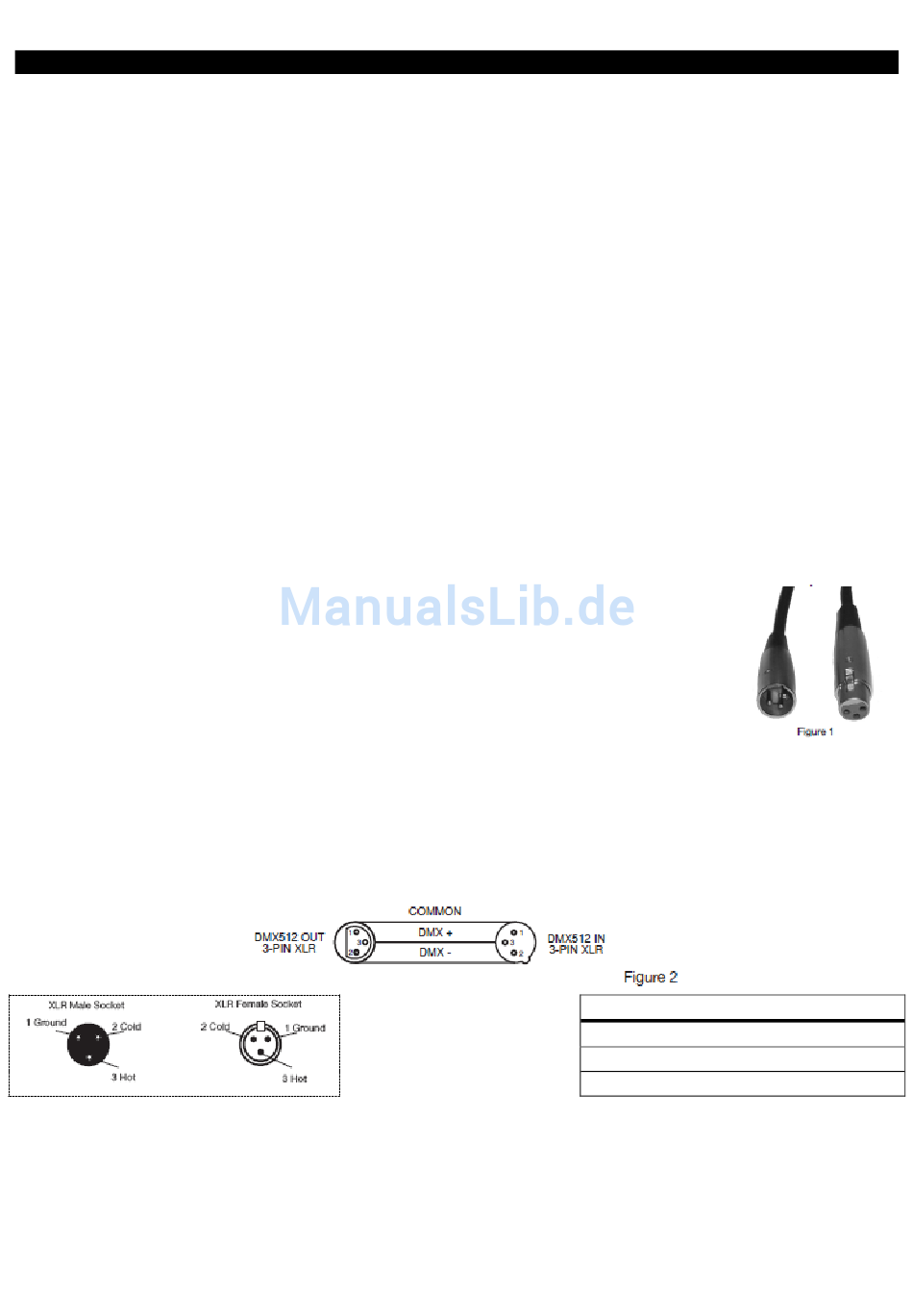

512 110 Ohm Datenkabel für den Dateneingang und -ausgang (Abbildung 1). Wir
empfehlen als DMX-Kabel das Accu-Cable. Wenn Sie eigene Kabel verwenden, sollten
Sie sicherstellen, dass dies standardmäßige, abgeschirmte 110 – 120 Ohm Kabel sind
(diese Art von Kabel erhalten Sie in nahezu jedem professionellen Musik- und
Beleuchtungstechnikgeschäft). Ihre Kabel sollten über einen männlichen und weiblichen
XLR-Stecker an jedem Kabelende verfügen. Beachten Sie, dass das DMX-Kabel in Serie geschaltet werden
muss und nicht aufgeteilt werden kann.
Achtung: Halten Sie sich für die Verlegung eigener Kabel an die Abbildungen 2 und 3. Benutzen Sie nicht die
Masse am XLR-Stecker. Verbinden Sie den Massestift nicht mit der Abschirmung des Kabels und vermeiden
Sie, dass die Abschirmung mit dem Gehäuse des XLR-Steckers in Kontakt kommt. Ein Kontakt der
Abschirmung mit der Masse verursacht einen Kurzschluss und Störungen im Verhalten der Geräte.
Abbildung 3
Spezieller Hinweis: Leitungsabschluss. Bei längeren Kabelstrecken benötigen Sie möglicherweise zur
Verhinderung von Störungen im Verhalten der Geräte einen Leitungsabschluss (DMX-Terminator) am letzten
Gerät. Ein Leitungsabschluss ist ein Widerstand mit 110-120 Ohm und ¼ Watt, der zwischen den Polen 2 und
3 des männlichen XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche
XLR-Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit
ADJ Products, LLC - www.adj.com – Inno Pocket Fusion Bedienungsanleitung Seite 8
XLR-Polanordnung
Pol 1 = Masse
Pol 2 = Signal invertiert (Minuspol)
Pol 3 = Signal (Pluspol)
