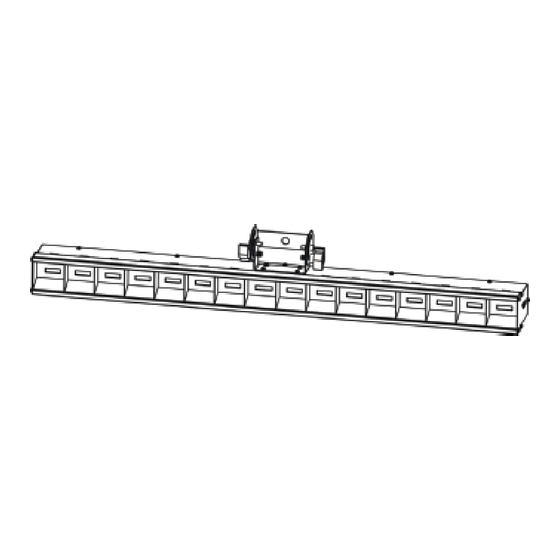

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu 4/12...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis EINLEITUNG .................................... 3 ALLGEMEINE ANWEISUNGEN .............................. 3 EIGENSCHAFTEN .................................. 3 SICHERHEITSHINWEISE ................................ 3 EINRICHTUNG DES GERÄTS .............................. 4 SYSTEMMENÜ .................................. 6 BETRIEB .................................... 8 EINRICHTEN VON MASTER/SLAVE ............................ 9 UC3‐STEUERUNG .................................. 1 0 1‐KANAL‐MODUS .................................. 1 0 2‐KANAL‐MODUS .................................. 1 1 16‐KANAL‐MODUS ................................ ... -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines FREQ 16 Strobe von American DJ® entschieden haben. Jeder FREQ 16 Strobe wurde gründlich werkseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Einrichtung Des Geräts
SICHERHEITSHINWEISE (Fortsetzung) Entfernen Sie unter keinen Umständen das Gehäuse. Die eingebauten Komponenten sind für den Kunden wartungsfrei. Betreiben Sie dieses Gerät nie bei geöffnetem Gehäuse. Schließen Sie dieses Gerät niemals an einen Dimmer an. Achten Sie immer darauf, dass Sie das Gerät an einer Stelle montieren, an der genügend Lüftung gewährleistet ist. - Seite 5 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 6: Systemmenü
SYSTEMMENÜ Einstellen der DMX-512-Adresse Kanal-Modus Master-Modus Slave-Modus 1 Slave-Modus 2(entgegengesetzt) Show-Modus Manuell (Dimmer, Strobe) Dimmer Stroboskop Musik-Modus AN Musik-Modus AUS Musikempfindlichkeit 0 - 100 Verdunkelungs-Modus AN Verdunkelungs-Modus AUS LED-Anzeige EIN LED-Anzeige schaltet nach 10 Sekunden aus Display Normal Display 180° gedreht Selbsttest Temperaturtest Betriebsstunden... - Seite 7 SYSTEMMENÜ (Fortsetzung) 1. Drücken Sie entweder auf MENU, UP oder DOWN, bis “CHNDD” angezeigt wird; drücken Sie dann ENTER. Es wird entweder “1CH”, “2CH”, “16CH” oder “18CH” angezeigt. 2. Zum Auswählen des gewünschten DMX-Modus, drücken Sie die Tasten UP oder DOWN, und zum Bestätigen und Verlassen des Menüs auf die Taste ENTER.
-
Seite 8: Betrieb
SYSTEMMENÜ (Fortsetzung) 2. Es wird nun eine Zahl zwischen 0 und 100 angezeigt. Mit den UP und DOWN-Tasten können Sie die Empfindlichkeit der Musiksteuerung einstellen. 0 bezeichnet dabei die am wenigsten empfindliche, 100 die empfindlichste Einstellung. 3. Drücken Sie ENTER und danach drücken Sie MENU und halten es für mindestens 3 Sekunden gedrückt, um die Einstellung zu bestätigen. -
Seite 9: Einrichten Von Master/Slave
BETRIEB (Fortsetzung) Damit können Sie Ihr eigenes Programm erzeugen. 4. Befolgen Sie zum Auswählen des DMX-Kanal-Modus und zum Einstellen der DMX-Adresse die Anweisungen auf Seite 6. Nachdem Sie den gewünschten DMX-Modus ausgewählt und die DMX-Adresse eingestellt haben, schließen Sie Ihren DMX-Controller an. 5. -
Seite 10: Uc3-Steuerung
EINRICHTEN VON MASTER/SLAVE (Fortseztung) Anschluss der Ausgang ist. Beim ersten Gerät in der Reihenschaltung (Master) wird nur der weibliche XLR- Anschluss benutzt. Beim letzten Gerät in der Reihenschaltung wird nur der männliche XLR-Anschluss benutzt. Bei längeren Kabeln empfiehlt sich die Verwendung einer Abschlussschaltung. 2. -
Seite 11: 2-Kanal-Modus
2-KANAL-MODUS Kanal Wert Funktion MASTER-DIMMER 0 - 255 0% - 100% STROBE 0 - 8 KEINE FUNKTION 9 - 255 STROBE LANGSAM-SCHNELL 16-KANAL-MODUS Kanal Wert Funktion 1-16 0 - 255 DIMMER 0% - 100% 18-KANAL-MODUS Kanal Wert Funktion 1-16 0 - 255 DIMMER... -
Seite 12: Auswechseln Der Sicherung
AUSWECHSELN DER SICHERUNG Trennen Sie das Netzkabel des Geräts von der Stromquelle. Sobald Sie das Kabel entfernt haben, können Sie den Sicherungshalter, der sich in der Anschlussbuchse für den Strom befindet, erkennen. Mithilfe eines Flachkopfschraubendrehers, den Sie in die Steckdose stecken, hebeln Sie den Sicherungshalter vorsichtig auf. -
Seite 13: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell: FREQ 16 Strobe Stromversorgung: 100V ~ 240V/50~60Hz LEDs: 16 x kaltweiße LEDs mit je 5 W Leistungsaufnahme: 91 W Sicherung: Netzkabel in Reihenschaltung: maximal 3 Geräte Gewicht: 8 lbs./ 3,6 kg Abmessungen: 35”(L) x 5,75”(B) x 4.5”(H) 887 x 141 x 110mm Farben: weiß... - Seite 14 ROHS – Ein wichtiger Beitrag zur Erhaltung der Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise...
-
Seite 15: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
WEEE – Entsorgung von Elektro- und Elektronikaltgeräten Jährlich landen tausende Tonnen umweltschädlicher Elektronikbauteile auf den Deponien der Welt. Um eine bestmögliche Entsorgung und Verwertung von elektronischen Bauteilen zu gewährleisten, hat die Europäische Gemeinschaft die WEEE Richtlinie geschaffen. Das WEEE-System (Waste of Electrical and Electronical Equipment) ist vergleichbar dem bereits seit Jahren umgesetzten System des „Grünen Punkt“. - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – FREQ 16 Strobe Bedienungsanleitung Seite 16 ...
