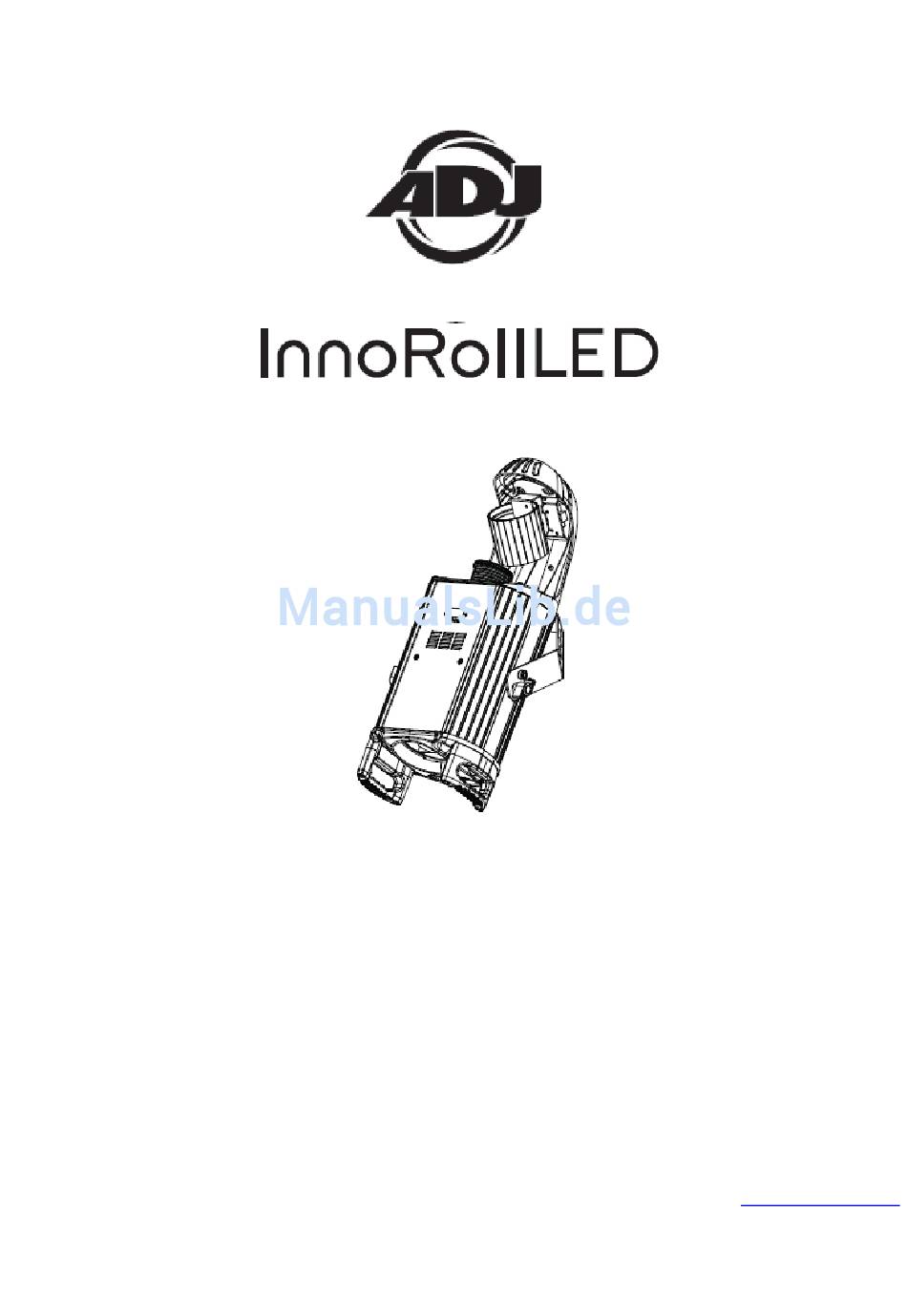

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu 6/12...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN .............................. 3 ALLGEMEINE ANWEISUNGEN .............................. 3 EIGENSCHAFTEN .................................. 3 SICHERHEITSVORKEHRUNGEN BEI HANDHABUNG ........................ 3 SICHERHEITSHINWEISE ................................ 4 EINRICHTUNG DES GERÄTS .............................. 4 SYSTEMMENÜ .................................. 6 FARB‐ & GOBOEINSTELLUNG .............................. 9 BETRIEB .................................... 9 UC3‐STEUERUNG .................................. 1 0 8‐KANAL‐MODUS .................................. ... -
Seite 3: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Inno Roll LED von American DJ® entschieden haben. Jeder Inno Roll LED wurde gründlich werkseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Zu Ihrer eigenen Sicherheit empfiehlt es sich, vor der Erstinbetriebnahme des Geräts diese Betriebsanleitung gelesen und verstanden zu haben! Um das Risiko von Stromschlägen oder Feuer zu verhindern oder zu reduzieren, dürfen Sie dieses Gerät niemals im Regen oder bei hoher Luftfeuchtigkeit benutzen. ... - Seite 5 XLR-Steckers gesteckt wird (DATA + und DATA -). Dieses Bauteil wird in die weibliche XLR- Buchse des letzten Geräts der Reihenschaltung eingesteckt, um hier die Leitung abzuschließen. Mit einem Leitungsabschluss (ADJ-Teilenummer: 1613000030) wird die Wahrscheinlichkeit des Auftretens von Störungen minimiert.
-
Seite 6: Systemmenü
EINRICHTUNG DES GERÄTS (Fortsetzung) Umwandlung von 3-poligem XLR auf 5-poligen XLR Kabel 3-poliger XLR, weiblich (OUT) 5-poliger XLR männlich (Out) Masse / Abschirmung Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt Pol 4 –... - Seite 7 ADDR - DMX Adressierungs-Einstellung 1. Drücken Sie auf MENU, bis “ADDR” angezeigt wird; drücken Sie dann auf ENTER. 2. Die aktuelle Adresse wird nun angezeigt und blinkt. Drücken Sie zum Auswählen der gewünschten Adresse auf UP oder DOWN. Sobald Sie Ihre gewünschte DMX-Adresse gefunden haben, drücken Sie auf ENTER und danach auf MENU und halten es zur Bestätigung der gewünschten DMX-Adresse für mindestens 3 Sekunden gedrückt.
- Seite 8 2. Es wird eine Zahl zwischen 0 und 100 angezeigt. Mit den UP und DOWN-Tasten können Sie die Empfindlichkeit der Musiksteuerung einstellen. 0 bezeichnet dabei die am wenigsten empfindliche, 100 die empfindlichste Einstellung. 3. Sobald Sie die gewünschte Einstellung gefunden haben, drücken Sie zur Bestätigung auf ENTER. BLND - Verdunkelungs- oder Stand-by-Modus.
-
Seite 9: Farb- & Goboeinstellung
SYSTEMMENÜ (Fortsetzung) 2. Auf der Anzeige ist entweder “YES” oder “NO” zu sehen. Mit den UP- oder DOWN-Tasten wählen Sie “YES” zum Zurücksetzen der Werkseinstellungen oder “NO”, um nicht auf die Werkseinstellungen zurückzusetzen. 3. Bestätigen Sie mit ENTER. RSET - Mit dieser Funktion können Sie das Gerät zurücksetzen. 1. -
Seite 10: Uc3-Steuerung
BETRIEB (Fortsetzung) 2. Am Master-Gerät finden Sie die gewünschte Show und stellen diese durch das Betätigen der ENTER-Taste ein. 3. An den Slave-Geräten drücken Sie auf MENU, bis “SLND” angezeigt wird; drücken Sie dann auf ENTER. Wählen Sie entweder "SL 1" oder "SL 2" und betätigen dann ENTER. Weitere Informationen finden Sie auf Seite 7. - Seite 11 8-KANAL-MODUS (Fortsetzung) STROBE 0 - 7 VERDUNKELUNG 8 - 15 OFFEN 16 - 131 STROBE LANGSAM-SCHNELL 132 - 139 OFFEN 140 - 181 SCHNELL ÖFFNEN - LANGSAM SCHLIESSEN 182 - 189 OFFEN 190 - 231 SCHNELL SCHLIESSEN - LANGSAM ÖFFNEN 232 - 239 OFFEN 240 - 247...
- Seite 12 8-KANAL-MODUS (Fortsetzung) 0 - 127 GOBO-ROTATION 128 - 189 GOBO-INDEXIERUNG 190 - 193 ROTATION IM UHRZEIGERSINN SCHNELL – LANGSAM 194 - 255 ANHALTEN ROTATION ENTGEGEN UHRZEIGERSINN LANGSAM-SCHNELL 0 - 255 DIMMER 0% - 100% ZURÜCKSETZEN/VERDUNKELUNG 0 - 69 KEINE FUNKTION 70 - 79 WÄHREND SCHWENKUNGS-/NEIGUNGSBEWEGUNG 80 - 89...
-
Seite 13: Gobos Auswechseln
GOBOS AUSWECHSELN Das Gerät ist mit auswechselbaren Gobos ausgestattet. Bitte gehen Sie beim Wechseln der Gobos sehr sorgfältig vor. Befolgen Sie die Anweisungen unten und vergleichen Sie die Abbildungen auf der nächsten Seite. Vorsicht! Öffnen Sie nie das in Betrieb befindliche Gerät. Trennen Sie es erst von der Stromversorgung, bevor Sie versuchen, die Gobos zu wechseln. -
Seite 14: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell: Inno Roll LED Stromversorgung: 100 ~ 240V/50~60 Hz LED: 1 x 50-W-LED Leistungsaufnahme: 103 W Abmessungen: 11”(L) x 8.25”(B) x 22”(H) 274mm x 208mm x 555mm Abstrahlwinkel: 40 Grad Gewicht: 14 lbs. / 6,3 kg Sicherung: Tastverhältnis: keines DMX: 8 DMX-Kanäle... -
Seite 15: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Der Umwelt
ROHS – Ein wichtiger Beitrag zur Erhaltung der Umwelt Sehr geehrter Kunde, die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. Sie verbietet unter anderem sechs Stoffe: Blei (Pb), Quecksilber (Hg), sechswertiges Chrom (CR VI), Cadmium (Cd), polybromierte Biphenyle als Flammenhemmer (PBB), polybromierte Diphenylather als Flammenhemmer (PBDE) Unter die Richtlinie fallen nahezu alle elektrischen und elektronischen Geräte deren Funktionsweise... - Seite 16 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Roll LED Bedienungsanleitung Seite 16 ...
