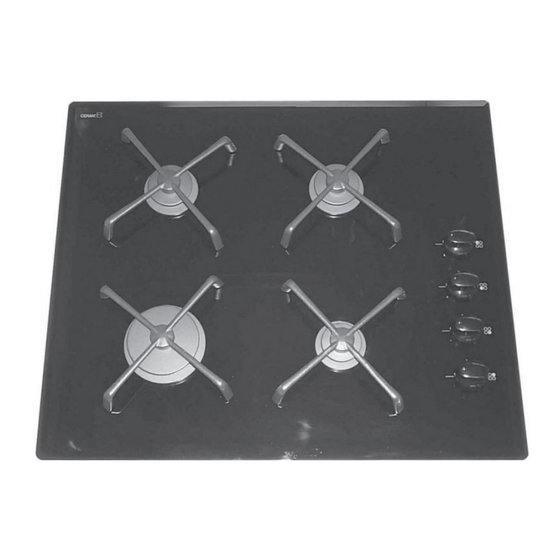

Gas-Einbaukochmulde
Geehrte Kunde!
Der Elektro-Einbauherd ist zur Verwendung im
Haushalt bestimmt.
Zum Verpacken unserer Produkte verwenden wir
umweltfreundliche Verpackungsstoffe, die ohne
Gefahr für die Umwelt wieder verarbeitet
(rezykliert), entsorgt oder vernichtet werden
können. Zu diesem Zweck sind die
Verpackungsmateriale entsprechend
gekennzeichnet.
Wenn Sie das Gerät nicht mehr benötigen,
sorgen Sie bitte für eine umweltgerechte
Entsorgung und übergeben Sie es einer
autorisierten Sammelstelle für Altgeräte.
Wichtige Hinweise........................................... 4
Glaskeramikkochfeld
Besondere Hinweise zum Glaskeramikkochfeld
Technische Daten ............................................ 5
Beschreibung des Geräts ................................ 5
Bedienung der Kochbrenner.......................... 6
Bedienung der Kochstellen
Wichtige Hinweise zu den Kochstellen
Zündung und Betrieb der Kochbrenner
Kochgeschirr
Reinigung und Pflege ...................................... 8
Kochbrenner
Reinigung und Pflege von Glaskeramik-
Oberflächen ..................................................... 8
Gebrauchsanweisung
Anschlußanweisung
Typenschild
Behebung von kleineren Störungen............. 10
Anleitung zum Anschluß der Kochmulde an
das elektrische Versorgungsnetz.................. 12
Anleitung zum Anschluß der Kochmulde an
das Gasversorgungsnetz................................ 13
Gebrauchs, Einbau und Anschlußanweisung
Die Gebrauchsanweisung ist für den Benutzer
bestimmt.
Sie beschreibt das Gerät und seine Bedienung.
Sie gilt für verschiedene Gerätetypen, deswegen
kann sie auch Funktionsbeschreibungen
beinhalten, die Ihr Gerät nicht besitzt.
Der Anschluß muß gemäß der Anschlußanleitung
durchgeführt werden, die dem Gerät beigelegt ist,
sowie gemäß den geltenden Bestimmungen und
Normen. Der Anschluß darf nur von einem
Fachmann durchgeführt werden.
Das Typenschild mit allen Daten befindet sich auf
der unteren Seite der Kochmulde.
Hinweis
Wichtig
Wichtige Hinweise
Montage der schaumdichtung
Maße des Ausschnitts der Einbau-Kochmulde
Einbau
Wichtige HInweise
Anschluß
Umstellung auf ein andere Gasart
Einstellelemente
Tabelle Düsen - Glaskeramik - Kochmulde
DE AT
