LD ASUB 12

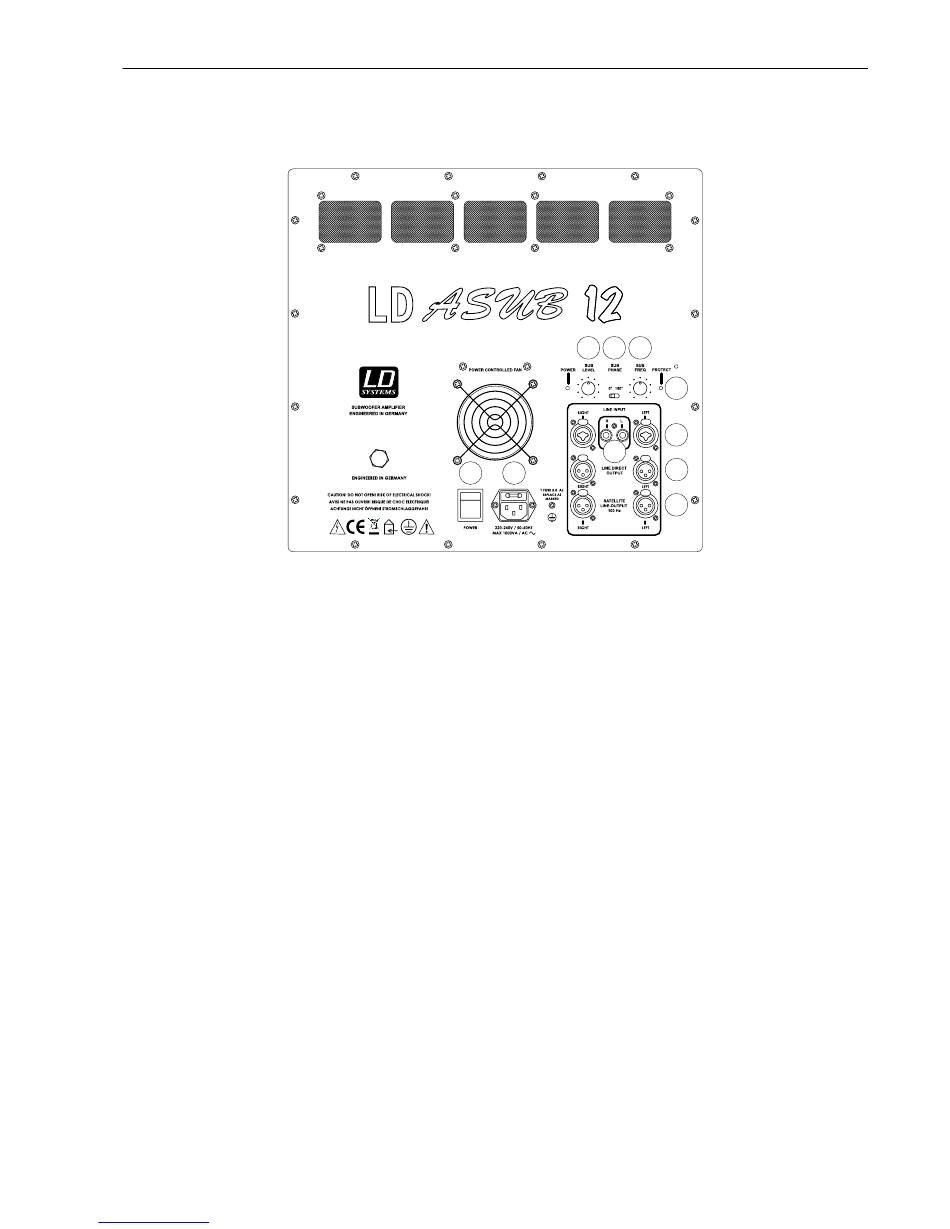

Anschluss- und Bedienelemente
Connection and operating elements
1 SUB LEVEL ADJUST
Voreinstellung der Subwoofer-Lautstärke.
Preset of the subwoofer level.
2 SUB PHASE
Phasenumkehrschalter zur Anpassung der Phasenlage
des Subwoofers (0° / 180°) an die Satelliten bei
ungünstiger Aufstellung.
Phase invertation switch to invert the Phase of the
Subwoofer (0° / 180°) if necessary due to an difficult
installation.
3 SUB FREQ ADJUST
Voreinstellung der Subwoofer-Trennfrequenz. Legt die
obere Frequenzgrenze fest, bis zu der Signale vom
Subwoofer wiedergegeben werden können (Tiefpass).
Preset of upper cut-off frequency of the subwoofer. The
subwoofer can reproduce signals only up to this
frequency (lowpass).
4 PROTECT LED
Leuchtet ROT, wenn das Gerät in den Schutzmodus
schaltet: Überprüfung der Kabel auf Kurzschluss oder
fehlerhafte Verbindung. Bei anhaltendem Leuchten das
Gerät durch einen Fachbetrieb prüfen lassen.
Flashes RED if device switches to protect mode: Check
cable for shortening or incorrect connection. If protect
mode continues please contact authorized personel for
servicing.
5 INPUT RCA (LEFT / RIGHT)
Asymmetrischer Line Eingang für Cinch-Stecker.
Asymmetrical Line Input for RCA jack.
Downloaded from
www.Manualslib.com
Subwoofer mit integriertem Verstärker und 100 Hz Satelliten Hochpass
Subwoofer with integrated amplifier and Satellite Highpass 100 Hz
manuals search engine
1 2 3
110 Hz
80 Hz
5
9
10
6 INPUT XLR / 6.3 mm jack (LEFT / RIGHT)
Synmetrischer Line Eingang für XLR-Stecker und 6.3
mm Klinkenstecker.
Synmetrical Line Input for XLR connectors and 6.3 mm
jacks.
7 LINE DIRECT OUTPUT (LEFT / RIGHT)
Direkter, synmetrischer Line Ausgang für XLR-Stecker.
Direct, synmetrical Line Input for XLR connectors
.
8 SAT. LINE-OUTPUT 100 Hz (LEFT / RIGHT)
Symmetrischer Line XLR-Ausgang mit gefiltertem
Signal ab 100 Hz für Verstärker oder aktive
Lautsprecher (Satelliten).
Symmetrical Line Output (XLR) supplying a filtered
Signal above 100 Hz for amplifiers or powered speakers
(Satellites).
9 POWER SWITCH
EIN- / Ausschalter. Angeschlossene Geräte wie
Mischpulteetc. vor dem Aktivsystem einschalten und
nach dem Aktivsystem ausschalten.
ON / OFF switch. Please switch connected devices to
ONfirst and to OFF after switching the system.
10 POWER CONNECTION SEAT
Anschlussbuchse 240 V (Kaltgerätestecker) und
Sicherungshalter. Die Sicherung nur bei gezogenem
Netzstecker auswechslen. Brennt die Sicherung
wiederholt durch, muss das Gerät durch einen Fach-
betrieb geprüft werden.
Power connection seat 240 V (IEC power connector)
and fuse seat. Replacement of fuse only if power
connection is disconnected. If fuse blows repeatedly
please contact authorized personel for servicing.
170 Hz
4
200 Hz
6
7
8
