Inhaltszusammenfassung für Bartscher Snackpoint 200

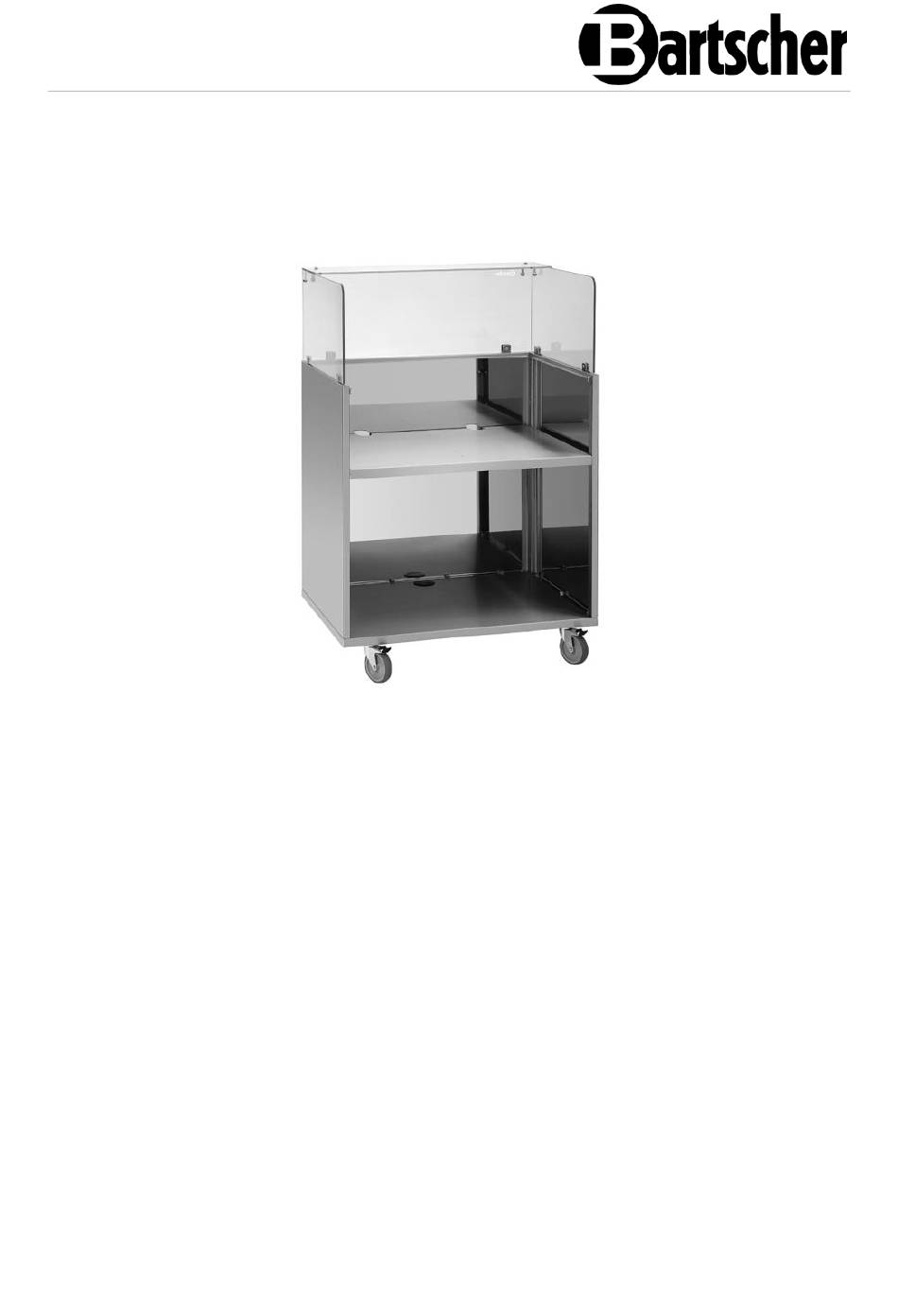

- Seite 1 107301...
- Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Germany www.bartscher.com Version: 1.0 Erstelldatum: 2020-11-30 Original-Bedienungsanleitung...
- Seite 3 Technische Daten Bezeichnung: Snackpoint 200 107301 Art.-Nr.: Material: Edelstahl Maße Glasaufsatz (B x T x H) in mm: 790 x 200 x 300 Anzahl Einstellnischen: Stellfläche Einstellnische (B x T) in mm: 760 x 590 Maße Ablagefach unterhalb der 755 x 580...
- Seite 4 Baugruppenübersicht Abb. 1 1. Glasablage/Spuckschutz 2. Glasaufsatz 3. Grundgerät 4. Lenkrollen (4x) 5. Kabelführung 6. Ablagefach unterhalb der Einstellnische 7. Einlegeboden, höhenverstellbar 8. Einstellnische 9. Kabelschächte (2x) 10. Verbindungselemente (2x) 11. Bodenverstärkungen (2x) 4 / 16 107301...
- Seite 5 Bestimmungsgemäße Verwendung Die Snackpoint 200 dient als mobile „Kochstation“, auf welcher verschiedene Geräte aufgebaut werden können. Es lassen sich mehrere Geräte untereinander verbinden und sind durch das abnehmbare Abdeckblech variabel für verschiedene Gerätekombinationen geeignet. Auspacken 1. Packen Sie das Gerät aus und entfernen Sie alle äußeren und inneren Verpackungsteile.
- Seite 6 Montage Abb. 2 1. Lösen Sie die Schrauben an den Seitenwänden des Grundgerätes. 2. Versetzen Sie den Einlegeboden, indem Sie ihn auf den Schrauben in der gewünschten Höhe einhängen. 3. Ziehen Sie die Schrauben fest an. Es entsteht eine Einstellnische, in der die gewünschten Geräte aufgestellt werden. 6 / 16 107301...
- Seite 7 Abb. 3 4. Legen Sie das Grundgerät auf die Seite. 5. Befestigen Sie die mitgelieferten Lenkrollen am Boden des Grundgerätes, indem Sie die jeweils 4 Schrauben (Größe M5 x 16) in die Gewindehülsen schrauben. 6. Achten sie darauf, dass die beiden Lenkrollen mit Feststellbremse an der Bedienerseite montiert werden.
- Seite 8 Abb. 4 8. Setzen Sie die 6 Glasscheibenhalter in die vorgesehene Löcher der beiden Seitenteile und Vorderseite ein. Die Glasscheibenhalter müssen zuvor noch mit Schrauben bestückt werden. Jeweils 1 x M4 x 16 mit einer Blindnietmutter M4 x 12. 8 / 16 107301...
- Seite 9 9. Setzen Sie die Glasscheiben in die Glasscheibenhalter ein. 10. Richten Sie die Glasscheiben bündig aus. Abb. 5 Abb. 6 11. Setzen Sie die beiden 3-fach Eckverbinder in die Löcher der seitlichen und vorderen Glasscheiben ein und verschrauben Sie diesen. 107301 9 / 16...
- Seite 10 12. Legen Sie die Ablage/Spuckschutz auf die beiden seitlichen und die vordere Glasscheiben auf. 13. Verbinden Sie die Ablage/ Spuckschutz mit den anderen Glasscheiben mit Hilfe der vormontierten Eckverbinder, Dichtung und Schrauben. 14. Ziehen Sie die Schrauben der Glasscheibenhalter mit einem Inbusschlüssel fest.
- Seite 11 16. Halten Sie den Einlegeboden in der benötigten Einbaurichtung über die dafür vorgesehenen Löcher im Einlegeboden (Abb. 8). 17. Schrauben Sie die Bodenverstärkungen mit den mitgelieferten Schrauben (Größe M 5 x 10) von unten fest mit dem Einlegeboden zusammen. Abb. 9 18.
- Seite 12 Aufstellen • Stellen Sie den Snackpoint an einen Platz mit folgenden Eigenschaften: – eben, ausreichend tragfähig, wasserresistent, trocken und hitzebeständig – ausreichend groß, um ungehindert mit den aufgestellten Geräten arbeiten zu können – gut zugänglich – mit einer guten Luftzirkulation. •...
- Seite 13 Zubehör (optional erhältlich) Speisenzubereitung und -ausgabe mit höchster Flexibilität. Der Snackpoint 200 bietet nahezu unbegrenzte Möglichkeiten: vom Hot-Dog-Stand, über Grillspezialitäten bis hin zur Kaffeebar. Unkompliziert und schnell ist die mobile Theke umfunktioniert und für den nächsten Einsatz perfekt angepasst. Vielseitige Gerätekombinationen sind durch die optional erhältlichen Einlegeböden mit entsprechenden Ausschnitten und Kabelschächten möglich.
- Seite 14 Snackpoint 200 M5 / 107306 Einbau-Induktionswok 105997 Snackpoint 200 M6 / 107307 Bain Marie 200240 Snackpoint 200 M7 / 107308 Neutrales Element für z. B.: Kaffeevollautomat 190052 Tassenwärmer 103076 Milchkühlschrank 190076 14 / 16 107301...
- Seite 15 Eine verkürzte seitliche Glasscheibe ermöglicht bei einer Verbindung von 2 Theken Snackpoint 200 einen reibungslosen Arbeitsablauf an den Geräten. Wichtiger Hinweis: Sollte eine verkürzte seitliche Glasscheibe gewünscht sein, werden pro Verbindung 2 Glasscheiben 107309 benötigt. • Die benötigten Verbindungsbleche zur Kombination von 2 Wagen liegen den Geräten bei (Position 10 in der Baugruppenübersicht).
- Seite 16 Reinigung 1. Reinigen Sie das Gerät regelmäßig am Ende des Arbeitstages, bei Bedarf auch zwischendurch oder wenn das Gerät längere Zeit nicht benutzt wurde. 2. Reinigen Sie das Gehäuse und den Glasaufsatz mit warmem Wasser, einem milden Reinigungsmittel und einem weichen, feuchten Tuch. 3.
