Bartscher 900S4 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Bartscher 900S4
Inhaltszusammenfassung für Bartscher 900S4
- Seite 1 900S4 200282...
- Seite 2 Bartscher GmbH Tel.: +49 5258 971-0 Franz-Kleine-Str. 28 Fax.: +49 5258 971-120 Service-Hotline: +49 5258 971-197 D-33154 Salzkotten Deutschland www.bartscher.com Version: 1.0 Erstelldatum: 2022-04-05...
-
Seite 3: Inhaltsverzeichnis
Original-Bedienungsanleitung Sicherheit ...................... 2 Signalworterklärung ................. 2 Sicherheitshinweise ................. 3 Bestimmungsgemäße Verwendung ............6 Bestimmungswidrige Verwendung ............6 Allgemeines ....................7 Haftung und Gewährleistung ..............7 Urheberschutz ..................7 Konformitätserklärung ................7 Transport, Verpackung und Lagerung ............8 Transportinspektion ................. 8 Verpackung .................... -
Seite 4: Sicherheit
Sicherheit Diese Bedi enungsanlei tung besc hrei bt di e Installation, Bedi enung und Wartung des Geräts und gilt als wic htige Infor mationsquelle und N achschl agewer k. Di e Kenntnis aller enthaltenen Sic herheits hinweis e und H andlungs anweisungen schafft die Vorauss etz ung für das sichere und s ac hger echte Ar beiten mit dem Gerät. D arüber hi naus müs sen die für den Ei ns atz ber eic h des Geräts geltenden ör tlichen Unfall verhütungs vorsc hriften und allgemeinen Sicherheits besti mmungen eing ehalten wer den. Dies e Bedi enungs anleitung is t Bes tandteil des Produkts und muss i n unmi ttelbarer N ähe des Ger äts für das In¬s tall ations-, Bedi enungs-, Wartungs- und R einigungspers onal jederzeit z ugänglich auf¬bewahrt werden. Wenn das Ger ät an eine dritte Pers on weiterg egeben wird, muss die Bedi enungsanlei tung mit ausgehändigt wer den. -
Seite 5: Sicherheitshinweise
Sicherheit WARNUNG! Das Signalwort WARNUNG warnt vor Gefährdungen, die mittelschwere bis schwere Verletzungen oder Tod zur Folge haben können, wenn sie nicht vermieden werden. VORSICHT! Das Signalwort VORSICHT warnt vor Gefährdungen, die leichte oder mäßige Verletzungen zur Folge haben können, wenn sie nicht vermieden werden. - Seite 6 Sicherheit • Bringen Sie das Anschlusskabel nicht mit Wärmequellen oder scharfen Kanten in Berührung. • Knicken, quetschen oder verknoten Sie das Anschlusskabel nicht. • Wickeln Sie das Anschlusskabel des Geräts immer vollständig ab. • Stellen Sie niemals das Gerät oder andere Gegenstände auf das Anschlusskabel. •...
- Seite 7 Sicherheit Bedienpersonal • Das Gerät darf nur durch qualifiziertes Fachpersonal betrieben werden. • Dieses Gerät darf nicht durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/oder mangelndem Wissen bedient werden. • Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen oder das Gerät in Betrieb nehmen.
-
Seite 8: Bestimmungsgemäße Verwendung
Sicherheit Bestimmungsgemäße Verwendung Jede über die folgende bestimmungsgemäße Verwendung hinausgehende und/oder andersartige Verwendung des Geräts ist untersagt und gilt als nicht bestimmungsgemäß. Folgende Verwendungen sind bestimmungsgemäß: – Kühlung, Vorbereitung und Verkauf von Salat, Obst, Gemüse und kalten Speisen. Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur bis höchstens 30 °C und einer relativen Feuchtigkeit von 55 % bestimmt. -
Seite 9: Allgemeines
Allgemeines Allgemeines Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, des aktuellen ingenieurtechnischen Entwicklungsstands sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnahme zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen, u. -
Seite 10: Transport, Verpackung Und Lagerung
Transport, Verpackung und Lagerung Transport, Verpackung und Lagerung Transportinspektion Prüfen Sie die Lieferung nach Erhalt unverzüglich auf Vollständigkeit und Transportschäden. Nehmen Sie bei äußerlich erkennbaren Transportschäden die Lieferung nicht oder nur unter Vorbehalt entgegen. Vermerken Sie den Schadensumfang auf den Transportunterlagen/ Lieferschein des Transporteurs und leiten Sie die Reklamation ein. -
Seite 11: Technische Daten

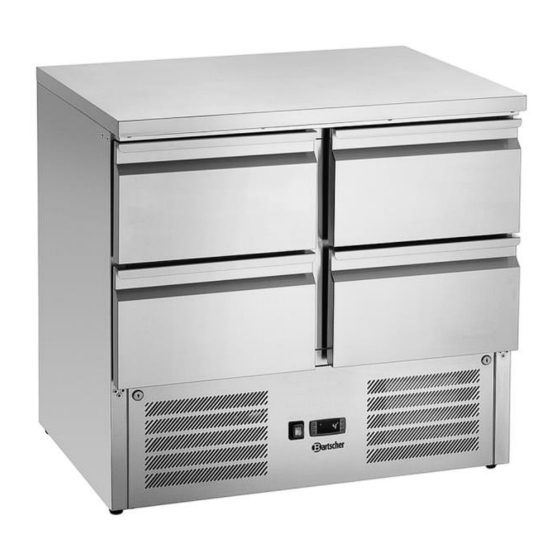

Technische Daten Technische Daten Technische Angaben Mini-Kühltisch 900S4 Bezeichnung: 200282 Art.-Nr.: Material: Edelstahl Anzahl Schubladen: Maße Schubladen (B x T x H) in mm: 304 x 515 x 140 Norm-Format Schubladen: 1/1 GN Temperaturbereich von – bis in °C: 0 - 10 Klimaklasse: Kältemittel / Menge in kg:... -
Seite 12: Funktion Des Gerätes
Technische Daten Ausführung / Eigenschaften • Anlieferungszustand: fertig montiert • Kühlung: Umluft • Temperaturregelung: digital • Thermostat • Steuerung: elektronisch • Digital-Anzeige • Ein-/Ausschalter • Kontrollleuchte: Ein/Aus • Automatische Abtaufunktion • Tauwasserverdunstung • gut zugängliche Technik-Einheit • Edelstahlfilter: – herausnehmbar –... -
Seite 13: Baugruppenübersicht
Technische Daten Baugruppenübersicht Abb. 1 1. Arbeitsplatte 2. Schublade (4x) 3. Technik-Einheit 4. Edelstahl-Filter 5. Digitaler Temperaturregler 6. Ein-/Ausschalter mit integrierter Netz-Kontrollleuchte (grün) 7. Füße (4x) 8. Belüftungsöffnungen 9. Gehäuse 10. Auszugschienen (2x je Schublade) 11.Schubladengriff 200282 11 / 22... -
Seite 14: Installation Und Bedienung
Installation und Bedienung Installation und Bedienung Installation VORSICHT! Bei einer unsachgemäßen Installation, Einstellung, Bedienung oder Wartung bzw. Handhabung des Gerätes kann es zu Personen- und Sachschäden kommen. Aufstellung und Installation, sowie Reparaturen dürfen nur von autorisiertem Fachpersonal unter Einhaltung der im jeweiligen Land geltenden Gesetzgebung vorgenommen werden. - Seite 15 Installation und Bedienung Wärmequellen können den Energieverbrauch negativ beeinflussen, sowie zu Funktionseinschränkungen führen. • Die Stec kdos e muss l eicht z ugänglich s ein, s o dass das Stromkabel notfalls sc hnell abgez ogen werden kann.• Die Stec kdos e muss l eicht z ugänglich s ein, s o dass das Stromkabel notfalls sc hnell abgez ogen werden ka nn. Die Stec kdos e muss l eicht z ugänglich s ein, s o dass das Stromkabel notfalls sc hnell abgez ogen werden kann.
-
Seite 16: Bedienung
Installation und Bedienung • Nach einem Stromausfall oder nach Ziehen des Netzsteckers das Gerät mindestens 5 Minuten nicht an die Stromversorgung anschließen. Bedienung Benutzerhinweise • Füllen/bestücken Sie den Kühltisch erst, wenn die gewünschte Temperatur lesbar in der Digital-Anzeige erreicht ist. •... - Seite 17 Installation und Bedienung Gerät vorbereiten 1. Reinigen Sie das Gerät und Zubehör vor dem Gebrauch nach Anweisungen im Abschnitt 6 „Reinigung und Wartung“. 2. Trocknen Sie das Gerät und Zubehör anschließend gründlich ab. Gerät in Betrieb nehmen 3. Schließen Sie das Gerät an eine geeignete Einzelsteckdose an. 4.
- Seite 18 Installation und Bedienung LED-Anzeigen Über die LED’s wird in der Digital-Anzeige der Aktivierungszustand der Funktionen angezeigt: Aktivierungs- Bedeutung zustand leuchtet Kompressor aktiviert blinkt während der Verzögerung leuchtet Abtauen läuft blinkt Verzögerung des Abtauens leuchtet Lüfter aktiviert blinkt Verzögerung nach Abtauen leuchtet Anzeige der Temperatureinheit Grad Celsius blinkt...
- Seite 19 Installation und Bedienung Automatisches Abtauen Das Gerät wird innerhalb von 24 Stunden automatisch 4-mal abgetaut. Die Zeitschaltuhr schaltet sich im Moment der Ersteinschaltung ein. 1. Falls Sie die automatischen Abtauphasen zu anderen Zeiten wünschen, drücken Sie die Taste für länger als 2 Sekunden. In der Digital-Anzeige erscheint das Symbol Der Abtauzyklus wird sofort eingeleitet, der nächste Abtauzyklus findet dann nach 6 Stunden statt.
-
Seite 20: Reinigung Und Wartung
Reinigung und Wartung Tastenkombinationen Durch gleichzeitiges Drücken der Tasten können einige Funktionen aktiviert/ deaktiviert werden. Sperren oder Entsperren der Tasten: – zum Sperren beide Tasten gleichzeitig für mehr als 3 Sekunden drücken, bis in der digitalen Anzeige „OFF“ erscheint – zum Entsperren diese Tasten für mehr als 3 Sekunden drücken, bis in der digitalen Anzeige „ON“... -
Seite 21: Reinigung
Reinigung und Wartung • Verwenden Sie zum Reinigen keine Scheuermittel, lösemittelhaltigen oder ätzende Reinigungsmittel. Diese können die Oberfläche beschädigen. Reinigung 1. Reinigen Sie das Gerät regelmäßig. 2. Nehmen Sie alle Gegenstände aus dem Gerät heraus und lagern Sie diese in der Zwischenzeit in einem kühlen Raum oder Kühlschrank. -
Seite 22: Mögliche Funktionsstörungen
Mögliche Funktionsstörungen 2. Reinigung des Edelstahl-Filters unter dem Gerät (wöchentlich vom Bedienpersonal): – Filter aus der Halterung herausziehen, – Filter unter warmem fließendem Wasser oder in der Spülmaschine reinigen, – Filter gründlich abtrocknen oder an der Luft trocknen lassen, – Filter wieder in die Halterung schieben. Abb. - Seite 23 Mögliche Funktionsstörungen Fehler Mögliche Ursache Behebung Keine Kühlung Netzstecker nicht richtig Netzstecker ziehen und eingesteckt richtig einstecken Sicherung der Strom- Sicherung kontrollieren, Gerät versorgung defekt an anderer Steckdose testen Stromausfall Stromversorgung prüfen Temperaturregler defekt Kundendienst kontaktieren Netzstecker defekt Kundendienst kontaktieren Kühlleistung nicht Temperatureinstellung nicht Temperatureinstellung...
-
Seite 24: Entsorgung
Entsorgung Fehler Mögliche Ursache Behebung Gehäuse verliert Kondenswasser-Ablaufrohr ist Kondenswasser-Ablaufrohr Wasser verstopft oder blockiert reinigen oder von störenden Gegenständen befreien Gerät ist nicht richtig nivelliert Gerät durch Ein-/Ausdrehen der Füße ausrichten Seltsame oder Gerät steht nicht auf einer Gerät auf eine ebene Fläche laute Geräusche ebenen Fläche stellen, durch Ein-/...
