2.3 Raccordements à l'arrière de l'appareil

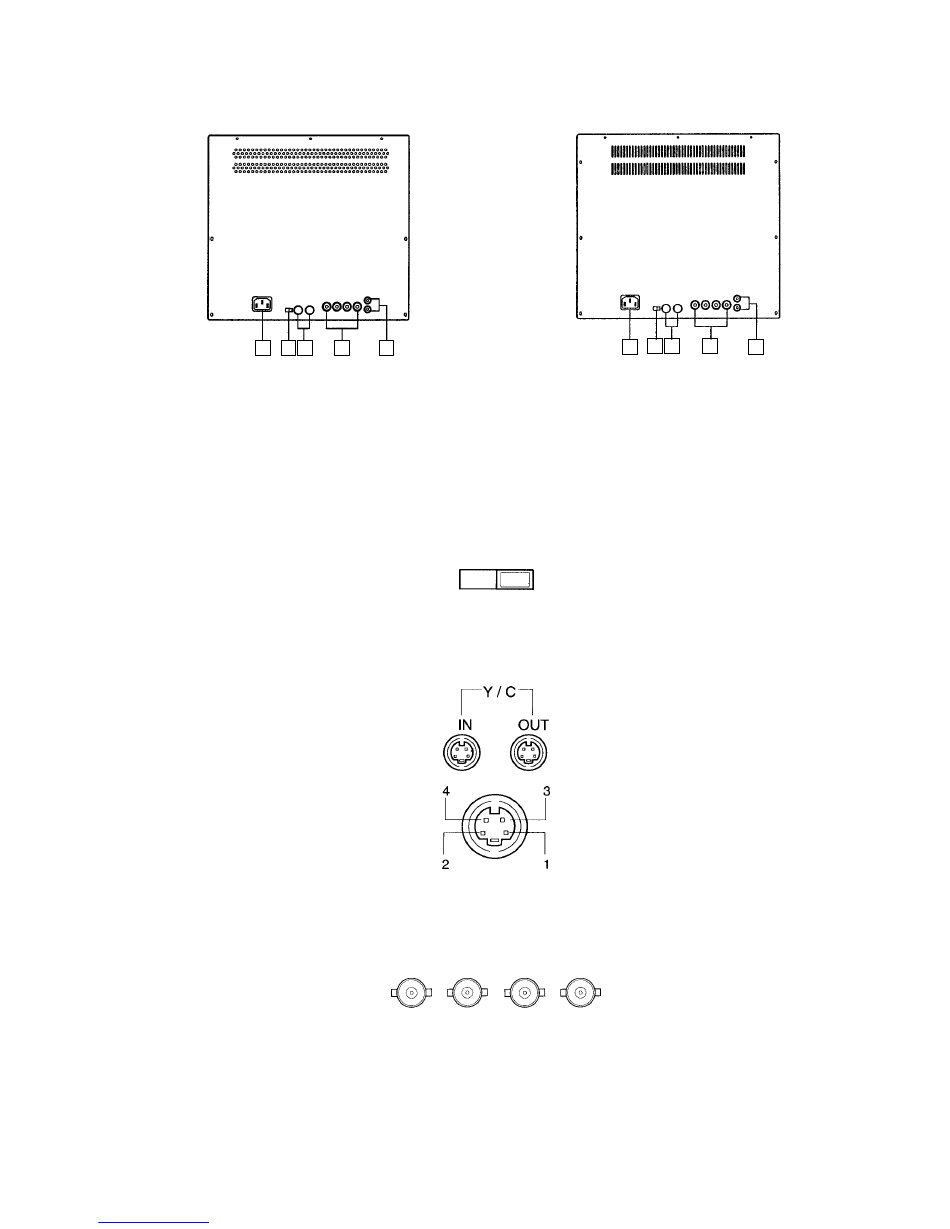

VMC-10/2 (Figure de gauche) et VMC-14/2 (Figure de droite)
1. Entrée secteur (AC/IN)
2. Commutateur d'impédance Y/C (Y/C IMPEDANCE)
3. Connecteur Y/C (Y/C IN/OUT)
4. Connecteurs composite (VIDEO A/B IN/OUT)
5. Connecteur Audio (AUDIO IN/OUT)
Concernant 2. Commutateur d'impédance Y/C (Y/C IMPEDANCE)
Lorsque l'installation n'a qu'un moniteur, laisser ce commutateur sur
75 Ω. Il en est de même pour le dernier moniteur d'une série.
Concernant 3. Connecteur Y/C
PIN
1
2
3
4
Il y a deux connecteurs mini DIN pour les entrées de
bouclage Y/C
Concernant 4. Connecteurs Composites (VIDEO A / VIDEO B)
Vous pouvez raccorder 2 signaux composites en looping sur 4
connecteurs BNC au total.
Remarque: Si les connecteurs d'entrée (IN) sont occupés, l'impédance
est automatiquement placée sur 75 Ω. Par contre, le raccordement d'un
câble sur un connecteur de sortie (OUT) entraîne automatiquement
l'annulation de l'impédance et permet ainsi un mode de fonctionnement
en bouclage vers les autres moniteurs.
Downloaded from
www.Manualslib.com
2
3
4
1
Signal
Masse
Masse
Signal entrée ou sortie Y
Signal entrée ou sortie C
manuals search engine
2.3 Conexións en la parte trasera
VMC-10/2 (Fig. lzqda.) y VMC-14/2 (Fig. drcha.)
5
1. Conexión a la red (AC/IN)
2. Interruptor de impedancia Y/C (Y/C IMPEDANCE)
3. Conector Y/C (Y/C IN/OUT)
4. Conector CCVS (VIDEO A/B IN/OUT)
5. Conector Audio (AUDIO IN/OUT)
Interruptor de impendancia Y/C
Y/C
IMPEDANCE
75 Ω
HIGH
Este interruptor ha de conectarse a „75 Ω" con un sólo monitor o al final
de una cadena de monitores.
Conector Y/C
4. Conector CCVS (VÍDEO A / VÍDEO B)
VIDEO B
VIDEO A
ENTREE /
SORTIE / ENTREE /
SORTIE /
ENTRADA
SALIDA
ENTRADA
SALIDA
Pueden conectarse dos señales CCVS en bucle en un total de cuatro
conectores BNC.
Aviso: Si solo se ocupa el conector de entrada (IN), la impendancia se
ajusta automáticamente a 75 Ω . Al conectar un cable en el conector de
salida (OUT), se anula el ajuste de 75 Ω y permite así el servicio múltiple
con otros monitores.
13
1
2
3
4
5
PIN
Señal
1
Masa
2
Masa
3
Entrada o Salida Y
4
Entrada o Salida C
Estos son los dos conectores tipo MIN DIN para la
señal de bucle Y/C.
