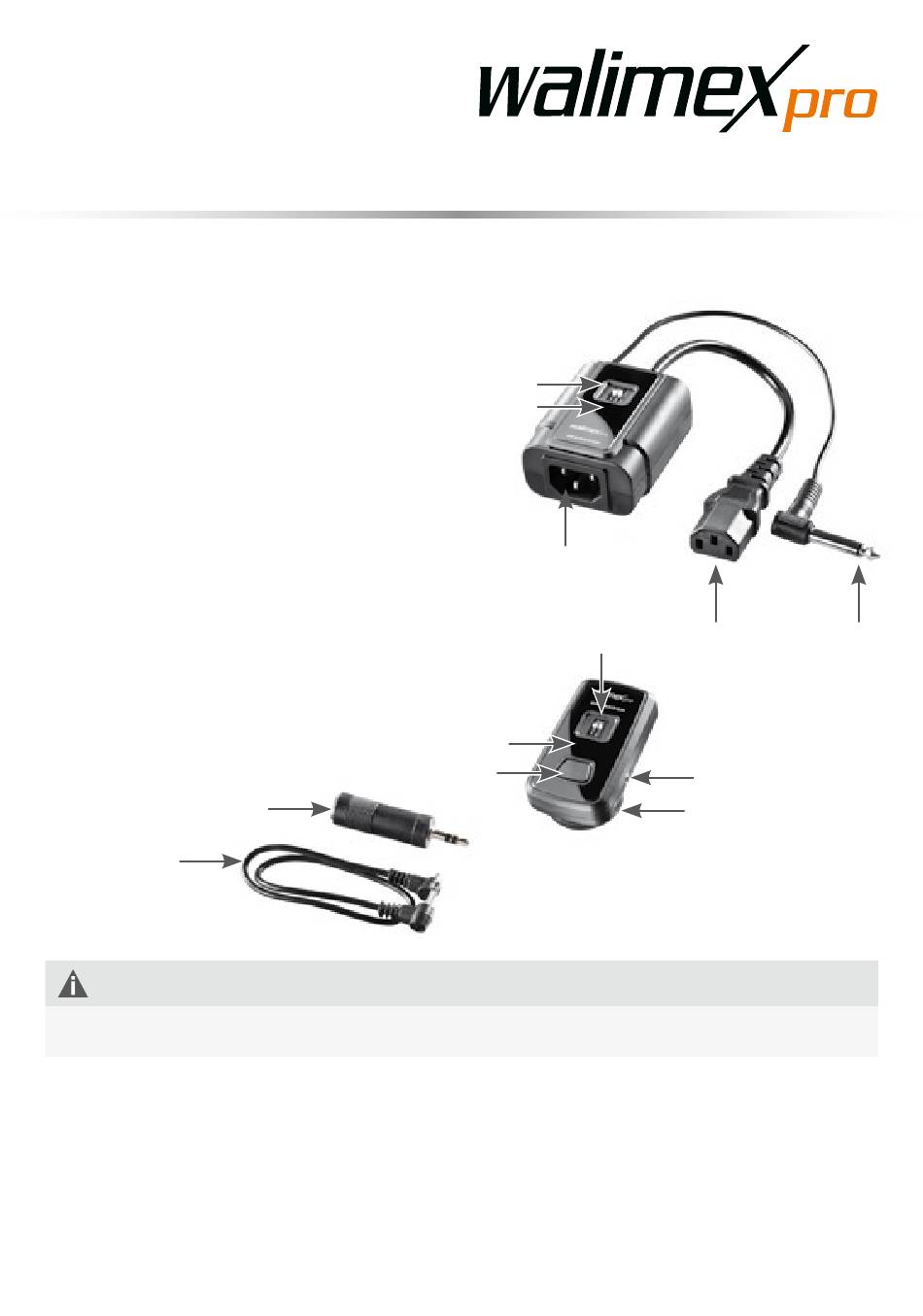

4. Übersicht über Bestandteile und Bedienelemente der Geräte
1 AC Ausgangsstecker
2 AC Eingangsbuchse
3 Auslöse Ausgangsstecker
4 Kanalwahlschalter Empfänger
5 Signalempfang LED Kontrollleuchte
(blau)
6 LED Bereitschafts-Kontrollleuchte
(rot)
7 Blitzfuß
8 Anschlussbuchse für Synchrokabel
9 Sendesignal LED-Kontrollleuchte
10 Testknopf
11 Kanalwahlschalter Sender
12 Adapter 6,35mm Klinke auf 3,5mm
Klinke
13 Synchronkabel
13

5. Kurzanleitung

HINWEIS
Die detaillierte Anleitung zu den nachfolgenden Tätigkeiten finden Sie in den jeweiligen Abschnitten dieser Gebrauchsanleitung.
Halten Sie bei der ersten Inbetriebnahme die Reihenfolge der nachfolgenden Tätigkeiten ein, um Schäden am Gerät zu vermeiden.
1. Empfänger am Studioblitz und an die Stromversorgung anbringen.
2. Kanal an beiden Geräten einstellen.
3. Sender an der Kamera anbringen.
Testknopf auslösen.
8
12
4
5/6
2
11
9
10
Abbildung zeigt exemplarisch 4-Kanal Variante
1 3
8
7
