SICHERHEITSMODULE SERIE AD SR

MANUELL

In dieser Funktionsweise werden die Ausgänge des Sicherheitsmoduls
nur unter der Bedingung aktiviert, dass der geschützte Bereich frei ist
und das Modul von einer Taste oder durch einen entsprechenden
Befehl auf dem RESTART Eingang (Klemme 4) das RESTART Signal
erhalten hat.
Nach
einem
Relaisausgänge deaktiviert und können nur wieder aktiviert werden,
indem der soeben beschriebene Ablauf erfolgt.
Der RESTART Befehl ist aktiv, wenn eine Spannung von 24 V= anliegt.
Der Befehl muss für mindestens 100 msek anstehen.

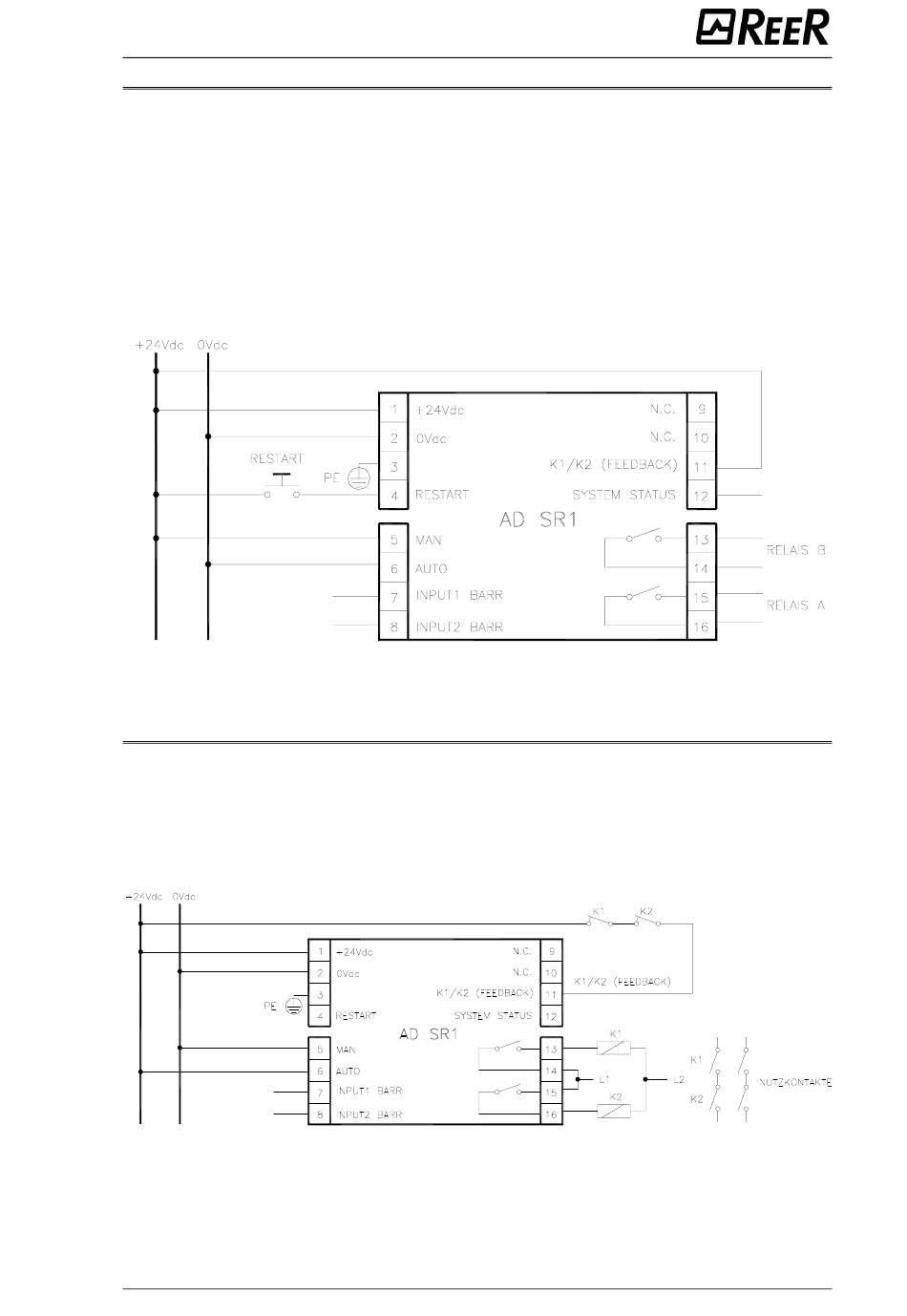

ANSCHLUSS EXTERNER SCHALTGLIEDER K1 und K2

In
beiden
Schaltglieder K1/K2 aktiviert werden. Falls diese Steuerung benutzt
werden soll, muss die Reihe der Öffnerkontakte der externen
Schaltglieder an die Klemme 11 des Moduls (Abb. 3 und 4)
angeschlossen werden.
Automatische Funktionsweise mit den Schaltgliedern K1/K2
