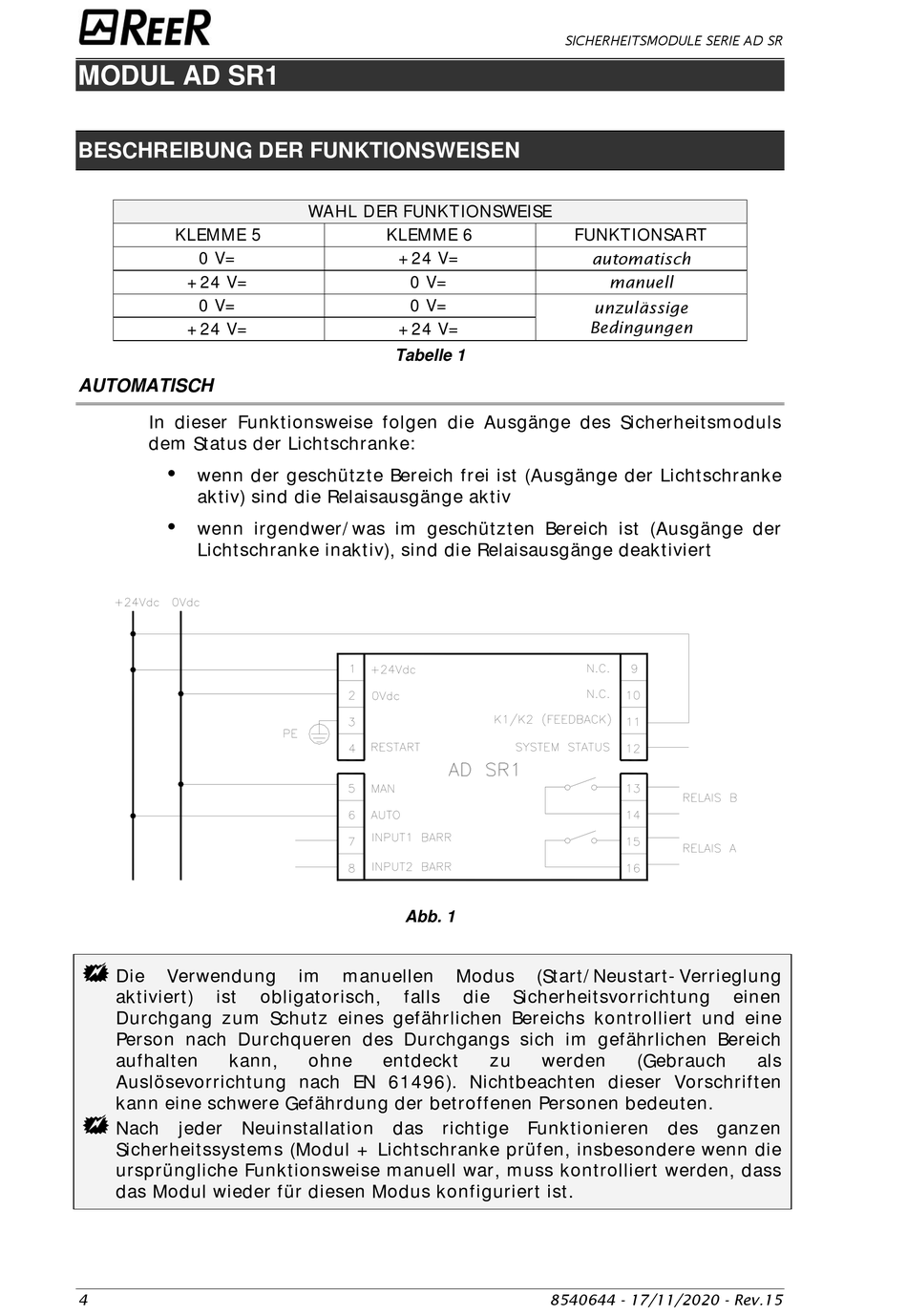

MODUL AD SR1
BESCHREIBUNG DER FUNKTIONSWEISEN
KLEMME 5
0 V=
+24 V=
0 V=
+24 V=
AUTOMATISCH
In dieser Funktionsweise folgen die Ausgänge des Sicherheitsmoduls
dem Status der Lichtschranke:
•
wenn der geschützte Bereich frei ist (Ausgänge der Lichtschranke
aktiv) sind die Relaisausgänge aktiv
•
wenn irgendwer/was im geschützten Bereich ist (Ausgänge der
Lichtschranke inaktiv), sind die Relaisausgänge deaktiviert
Die
Verwendung
aktiviert)
ist
Durchgang zum Schutz eines gefährlichen Bereichs kontrolliert und eine
Person nach Durchqueren des Durchgangs sich im gefährlichen Bereich
aufhalten
kann,
Auslösevorrichtung nach EN 61496). Nichtbeachten dieser Vorschriften
kann eine schwere Gefährdung der betroffenen Personen bedeuten.
Nach jeder Neuinstallation das richtige Funktionieren des ganzen
Sicherheitssystems (Modul + Lichtschranke prüfen, insbesondere wenn die
ursprüngliche Funktionsweise manuell war, muss kontrolliert werden, dass
das Modul wieder für diesen Modus konfiguriert ist.
4
WAHL DER FUNKTIONSWEISE
KLEMME 6
+24 V=
0 V=
0 V=
+24 V=
Tabelle 1
Abb. 1
im
manuellen
obligatorisch,
falls
ohne
entdeckt
SICHERHEITSMODULE SERIE AD SR
FUNKTIONSART
automatisch
manuell
unzulässige
Bedingungen
Modus
(Start/Neustart-Verrieglung
die
Sicherheitsvorrichtung
zu
werden
8540644 - 17/11/2020 - Rev.15
