Seite 2: Einleitung

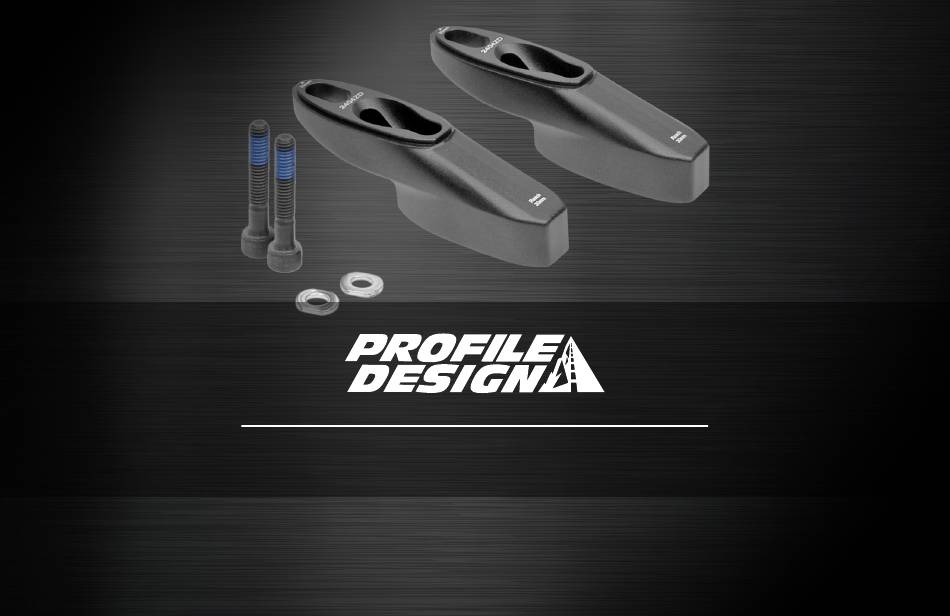

A3 Reach Extender EINLEITUNG Vielen Dank für den Kauf dieses Produktes von Profile Design. Diese Anleitung betrifft den A3 Reach Extender. Bitte machen Sie sich gründlich mit dieser Anleitung vertraut, bevor Sie zur Installation übergehen. Zur Einhaltung der Profile- DesignGarantiebestimmungen ist eine ordnungsgemäße Installation erforderlich. Sofern Sie nicht mit der Installation von Aerobars und deren Zubehör vertraut sind, lassen Sie sich bitte von Ihrem örtlichen Profile-Design-Händler unterstützen. - Seite 3 Falls etwas aus dem Riser-Set fehlen sollte, wenden Sie sich bitte an Ihren Händler. Bitte beachten Sie, dass Gewindeteile von Profile Design während der Produktion mit einem speziellen blauen Gewindesicherungsmittel vorbehandelt wurden. Dieses spezielle Mittel kann leicht an den Gewinden aller bereitgestellten Schrauben erkannt werden. Falls Sie dieses Gewindesicherungsmittel nicht entdecken oder die Schraube erneut installieren, sollten Sie vor der Montage erneut ein geeignetes Gewindesicherungsmittel von Loctite®...
- Seite 4 A3 Reach Extender KOMPONENTENLISTE Ben. Ref.-Nr. Teile-Nr. Teilebeschreibung Anz. 274480 Adapter - PFD A3 REACH EXTENDER Legierung Schwarz 313530 M6x35SHB, schwarz, mit Sicherheitsmutter 275674 Unterlegscheibe 6x12x1,5 UCP...
- Seite 5 A3 Reach Extender TEILEZEICHNUNGEN 86 mm 52 mm...
- Seite 6 A3 Reach Extender HALTERUNGSSCHRAUBE LÄNGE & DREHMOMENT EINSTELLUNGEN AERIA ULT RACE BRACKET AERIA ULT RACE BRACKET & AERIA ULT STANDER BRACKET & AERIA ULT STANDER BRACKET Basebar : WING / 20 A2 BRIDGE 5MM Schraube: M6 Kopf ADAPTER 10MM ADAPTER 10MM Einheit: MM Vorderseite / Mitte / Rückseite benötigt jeweils 2 St.
- Seite 7 A3 Reach Extender HALTERUNGSSCHRAUBE LÄNGE & DREHMOMENT EINSTELLUNGEN Basebar : AERIA ULT AERIA ULT RACE BRACKET Schraube: M6 Kopf & AERIA ULT STANDER BRACKET Einheit: MM Vorderseite / Mitte / Rückseite benötigt jeweils 2 St. A2 BRIDGE 5MM Drehmoment A3 Riser(mm)
- Seite 8 A3 Reach Extender HALTERUNGSSCHRAUBE LÄNGE & DREHMOMENT EINSTELLUNGEN Basebar : WING / 20 Neigungswinkel Wedges 5+2+3 Wedges (-5)+(-1) (-5)+(-2) (-5)+(-3) (-5)+(-4) (-5)+(-2)+(-3) (Mit Switch Adapter) Schraube: M6 Kopf ASC PRO 15MM OFFSET BRACKET ASC PRO 15MM OFFSET BRACKET Einheit: MM &...
- Seite 9 A3 Reach Extender HALTERUNGSSCHRAUBE LÄNGE & DREHMOMENT EINSTELLUNGEN Basebar : AERIA ULT Neigungswinkel Wedges 5+2+3 Wedges (-5)+(-1) (-5)+(-2) (-5)+(-3) (-5)+(-4) (-5)+(-2)+(-3) (Mit Switch Adapter) Schraube: M6 Kopf ASC PRO 15MM OFFSET BRACKET ASC PRO 15MM OFFSET BRACKET Einheit: MM & ASC PRO 5MM OFFSET BRACKET &...
- Seite 10 A3 Reach Extender INSTALLATIONSANLEITUNG 1. Beachten Sie die Tabelle zur Schraubenlänge. Verwenden Sie bei Montage Schrauben der richtigen 2. Montieren Sie die Riser mit dem Reach Extender an der Oberseite. Länge. Tragen Sie Fett auf die Kontaktflächen der Riser auf.
- Seite 11 A3 Reach Extender 3. Bei Verwendung einer elektronischen Schaltung führen Sie das Kabel vor Installation des Reach 5. Dann installieren Sie die Aerobar-Halterung auf dem Riser des Reach Extenders. Extenders durch die Basisstange und die Riser. 4. Installieren Sie zuerst die hintere Schraube mithilfe eines 5mm Sechskantschlüssels.
- Seite 12 A3 Reach Extender 7. Installieren Sie die mittlere Schraube mithilfe eines 5mm Sechskantschlüssels. 8. Installieren Sie die vordere Schraube mithilfe eines 5mm Sechskantschlüssels. * Ziehen Sie die Schauben auf 6 Nm fest * Ziehen Sie die Schauben auf 6 Nm fest * Ziehen Sie die Schauben auf 6 Nm fest •...
-
