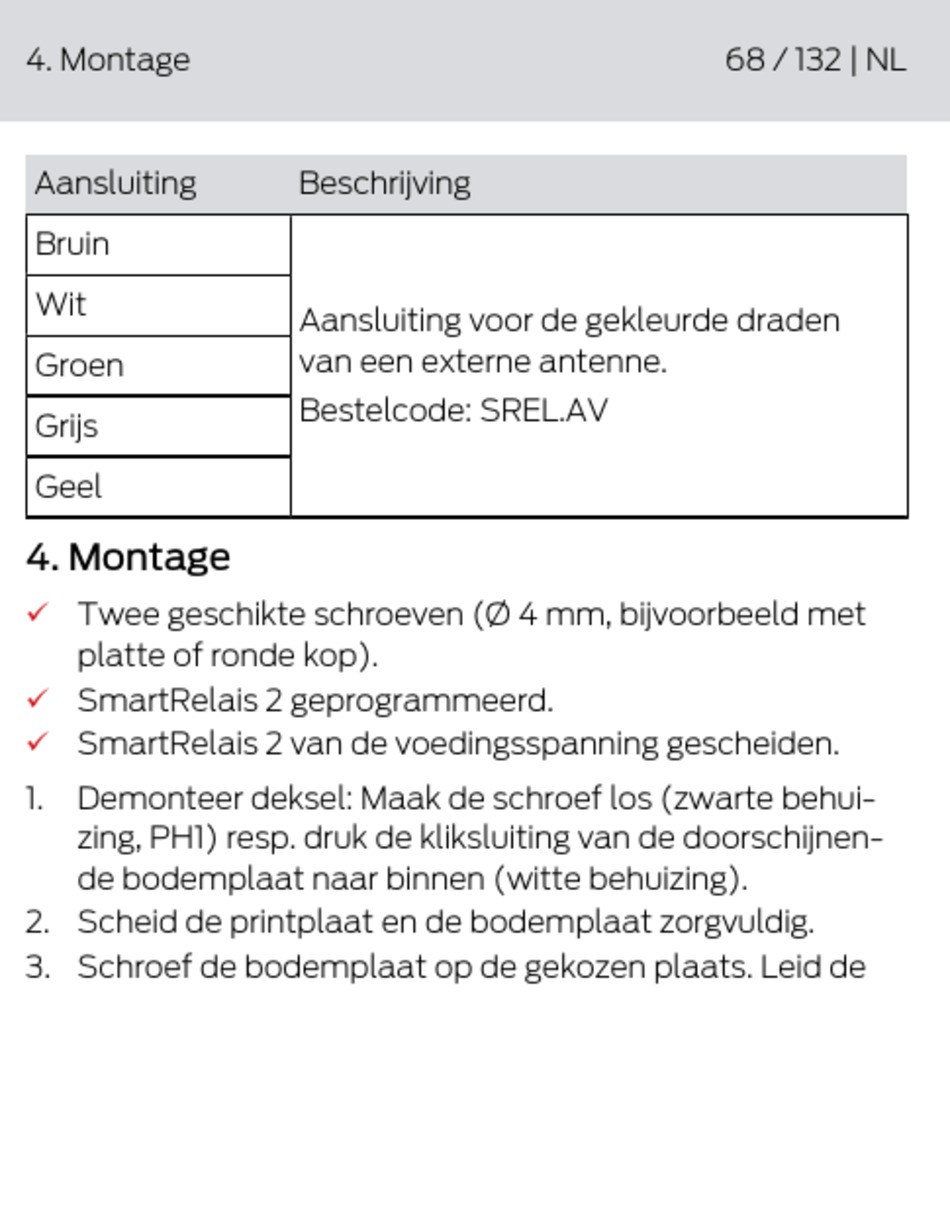

4. Montage

Aansluiting
Bruin
Wit
Groen
Grijs
Geel
4. Montage
Twee geschikte schroeven (Ø 4 mm, bijvoorbeeld met
ü
platte of ronde kop).
ü SmartRelais 2 geprogrammeerd.
SmartRelais 2 van de voedingsspanning gescheiden.
ü
1. Demonteer deksel: Maak de schroef los (zwarte behui-
zing, PH1) resp. druk de kliksluiting van de doorschijnen-
de bodemplaat naar binnen (witte behuizing).
2. Scheid de printplaat en de bodemplaat zorgvuldig.
3. Schroef de bodemplaat op de gekozen plaats. Leid de
Beschrijving
Aansluiting voor de gekleurde draden
van een externe antenne.
Bestelcode: SREL.AV
68 / 132 | NL
