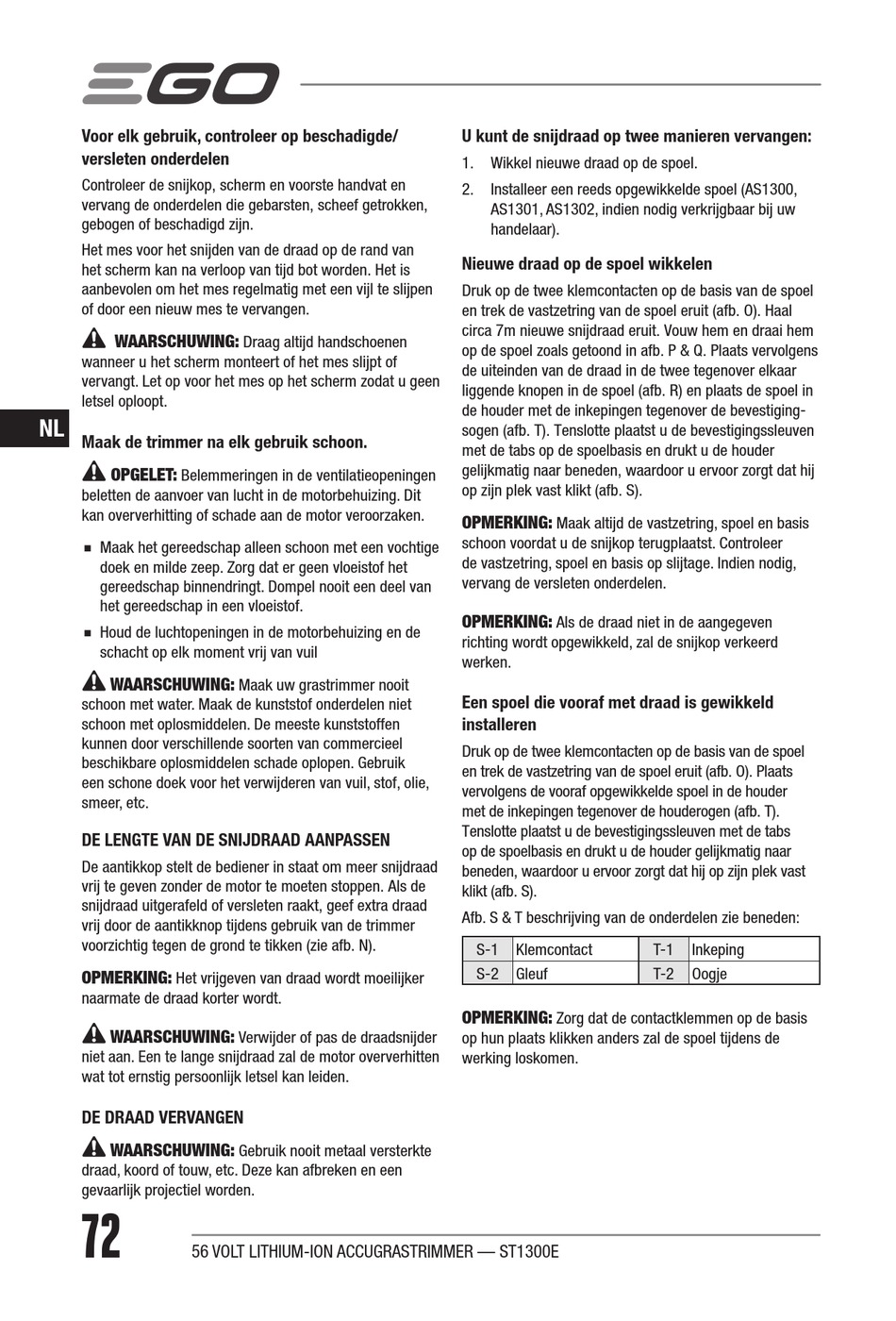

Ego Power+ ST1300 Bedienungsanleitung Seite 72

Voor elk gebruik, controleer op beschadigde/
versleten onderdelen
Controleer de snijkop, scherm en voorste handvat en
vervang de onderdelen die gebarsten, scheef getrokken,
gebogen of beschadigd zijn.
Het mes voor het snijden van de draad op de rand van
het scherm kan na verloop van tijd bot worden. Het is
aanbevolen om het mes regelmatig met een vijl te slijpen
of door een nieuw mes te vervangen.
WAARSCHUWING:
wanneer u het scherm monteert of het mes slijpt of
vervangt. Let op voor het mes op het scherm zodat u geen
letsel oploopt.
NL
Maak de trimmer na elk gebruik schoon.
OPGELET:
Belemmeringen in de ventilatieopeningen
beletten de aanvoer van lucht in de motorbehuizing. Dit
kan oververhitting of schade aan de motor veroorzaken.
◾
Maak het gereedschap alleen schoon met een vochtige
doek en milde zeep. Zorg dat er geen vloeistof het
gereedschap binnendringt. Dompel nooit een deel van
het gereedschap in een vloeistof.
◾
Houd de luchtopeningen in de motorbehuizing en de
schacht op elk moment vrij van vuil
WAARSCHUWING:
schoon met water. Maak de kunststof onderdelen niet
schoon met oplosmiddelen. De meeste kunststoffen
kunnen door verschillende soorten van commercieel
beschikbare oplosmiddelen schade oplopen. Gebruik
een schone doek voor het verwijderen van vuil, stof, olie,
smeer, etc.
DE LENGTE VAN DE SNIJDRAAD AANPASSEN
De aantikkop stelt de bediener in staat om meer snijdraad
vrij te geven zonder de motor te moeten stoppen. Als de
snijdraad uitgerafeld of versleten raakt, geef extra draad
vrij door de aantikknop tijdens gebruik van de trimmer
voorzichtig tegen de grond te tikken (zie afb. N).
OPMERKING:
Het vrijgeven van draad wordt moeilijker
naarmate de draad korter wordt.
WAARSCHUWING:
niet aan. Een te lange snijdraad zal de motor oververhitten
wat tot ernstig persoonlijk letsel kan leiden.
DE DRAAD VERVANGEN
WAARSCHUWING:
draad, koord of touw, etc. Deze kan afbreken en een
gevaarlijk projectiel worden.
72
56 VOLT LITHIUM-ION ACCUGRASTRIMMER — ST1300E
Draag altijd handschoenen
Maak uw grastrimmer nooit
Verwijder of pas de draadsnijder
Gebruik nooit metaal versterkte
U kunt de snijdraad op twee manieren vervangen:
1. Wikkel nieuwe draad op de spoel.
2. Installeer een reeds opgewikkelde spoel (AS1300,
AS1301, AS1302, indien nodig verkrijgbaar bij uw
handelaar).
Nieuwe draad op de spoel wikkelen
Druk op de twee klemcontacten op de basis van de spoel
en trek de vastzetring van de spoel eruit (afb. O). Haal
circa 7m nieuwe snijdraad eruit. Vouw hem en draai hem
op de spoel zoals getoond in afb. P & Q. Plaats vervolgens
de uiteinden van de draad in de twee tegenover elkaar
liggende knopen in de spoel (afb. R) en plaats de spoel in
de houder met de inkepingen tegenover de bevestiging-
sogen (afb. T). Tenslotte plaatst u de bevestigingssleuven
met de tabs op de spoelbasis en drukt u de houder
gelijkmatig naar beneden, waardoor u ervoor zorgt dat hij
op zijn plek vast klikt (afb. S).
OPMERKING:
Maak altijd de vastzetring, spoel en basis
schoon voordat u de snijkop terugplaatst. Controleer
de vastzetring, spoel en basis op slijtage. Indien nodig,
vervang de versleten onderdelen.
OPMERKING:
Als de draad niet in de aangegeven
richting wordt opgewikkeld, zal de snijkop verkeerd
werken.
Een spoel die vooraf met draad is gewikkeld
installeren
Druk op de twee klemcontacten op de basis van de spoel
en trek de vastzetring van de spoel eruit (afb. O). Plaats
vervolgens de vooraf opgewikkelde spoel in de houder
met de inkepingen tegenover de houderogen (afb. T).
Tenslotte plaatst u de bevestigingssleuven met de tabs
op de spoelbasis en drukt u de houder gelijkmatig naar
beneden, waardoor u ervoor zorgt dat hij op zijn plek vast
klikt (afb. S).
Afb. S & T beschrijving van de onderdelen zie beneden:
S-1 Klemcontact
S-2 Gleuf
OPMERKING:
Zorg dat de contactklemmen op de basis
op hun plaats klikken anders zal de spoel tijdens de
werking loskomen.
T-1 Inkeping
T-2 Oogje
