TCi C Serie Handbuch Seite 17

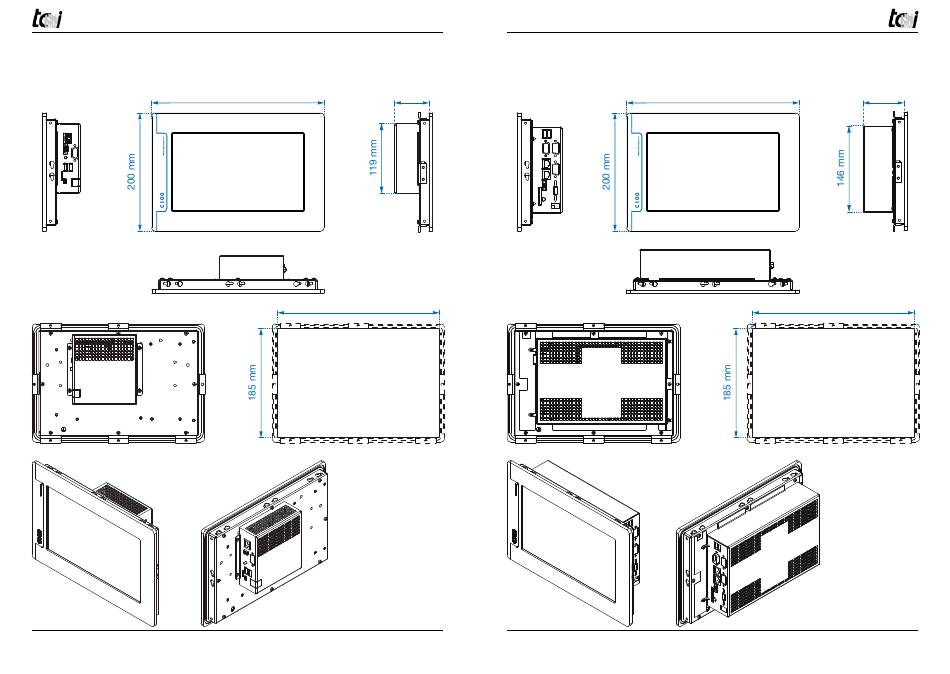

Seitenansicht / Frontalansicht / Front view
Side view
Unten /
Bottom
Rückseite / Backside
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 32 von 38
Seitenansicht /
Side view
292 mm 59 mm
275 mm
Einbaumaß /
Mounting hole
C100-XS/-VI
Rev.: 1.2
11.10.2013
Seitenansicht / Frontalansicht / Front view
Side view
Unten /
Bottom
Rückseite / Backside
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seitenansicht /
Side view
292 mm 69 mm
275 mm
Einbaumaß /
Mounting hole
C100-PC
Rev.: 1.2
11.10.2013
Seite 33 von 38
