3.32 Montage C100 und C120
So gehen Sie bei der Montage vor:
Achten Sie auf fachgerechte Montage durch autorisiertes Fachpersonal. Das
!
Gerät muss von der Stromversorgung getrennt und damit Spannungsfrei sein.
1.) Legen Sie nach dem Auspacken das Gerät mit der Front nie auf einen harten Unter-
grund, Sie könnten damit den Touch beschädigen.
2.) Bitte beachten Sie, dass die Systeme zum Einbau in eine Wandstärke mit maximal
10 mm vorgesehen sind.
3.) Nehmen Sie nun den Ausschnitt gemäß Kapitel 6 angegeben Ausschnittsmaß vor.

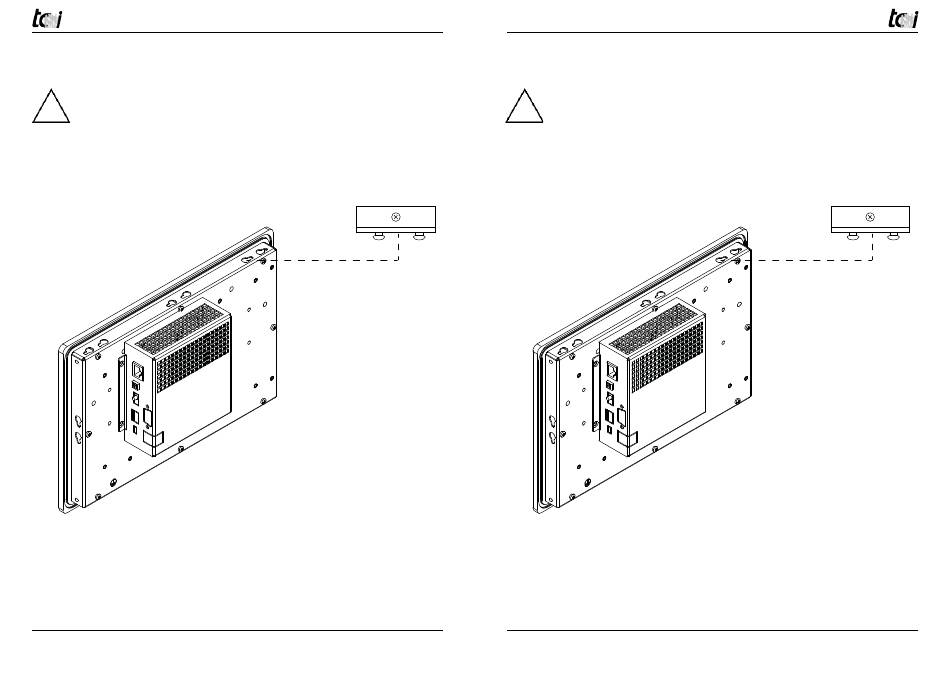

4.) Befestigen Sie nun das System mit den mitgelieferten Klemmen und ziehen diese
gleichmäßig fest. Reihenfolge beim Anziehen beachten: Zuerst Oben, MItte und dann
die unteren Klemmen, max. Drehmoment: 0,2 bis 0,3 Nm. Durch zu festes Anziehen
der Klemmen kann das Gehäuse beschädigt werden.
5.) Schließen Sie nun das System gemäß Kapitel 3.2 an.
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
Seite 18 von 38
3.32 Mounting C100 and C120
For mounting please follow the instructions below:
!
1.) After unpacking first put the unit with its surface on one of the inner parts of the
packaging. So you may protect the chassis from damage!
2.) Please note that the system is intended to be installed into walls with a maximum
thickness of 10 mm.
8x = C100
10x =C120
3.) Now cut out the wall and drill the holes in accordance with the information given
in chapter 6.
4.) Fasten now the system with the clamps provided and tighten these. Sequence when
tightening: First the top, middle, and then the lower holders max. Torque: 0.2 to 0.3
Nm. Caution: By to firm tightening of the clamps can be damaged the housing.
5.) Attach now the system in accordance with chapter 3.2.
Ludwig-Rinn-Straße 10-14 • D- 35452 Heuchelheim/Gießen • Phone: +49 6 41-9 62 84-0 • Fax: +49 6 41-9 62 84-28 • www.tci.de
The device should only be mounted by authorized staff. Furthermore it must be
disconnected from mains so that it is de-energized.
8x = C100
10x =C120
Seite 19 von 38
