LINE TECH – LINEARMODULE MIT KGT

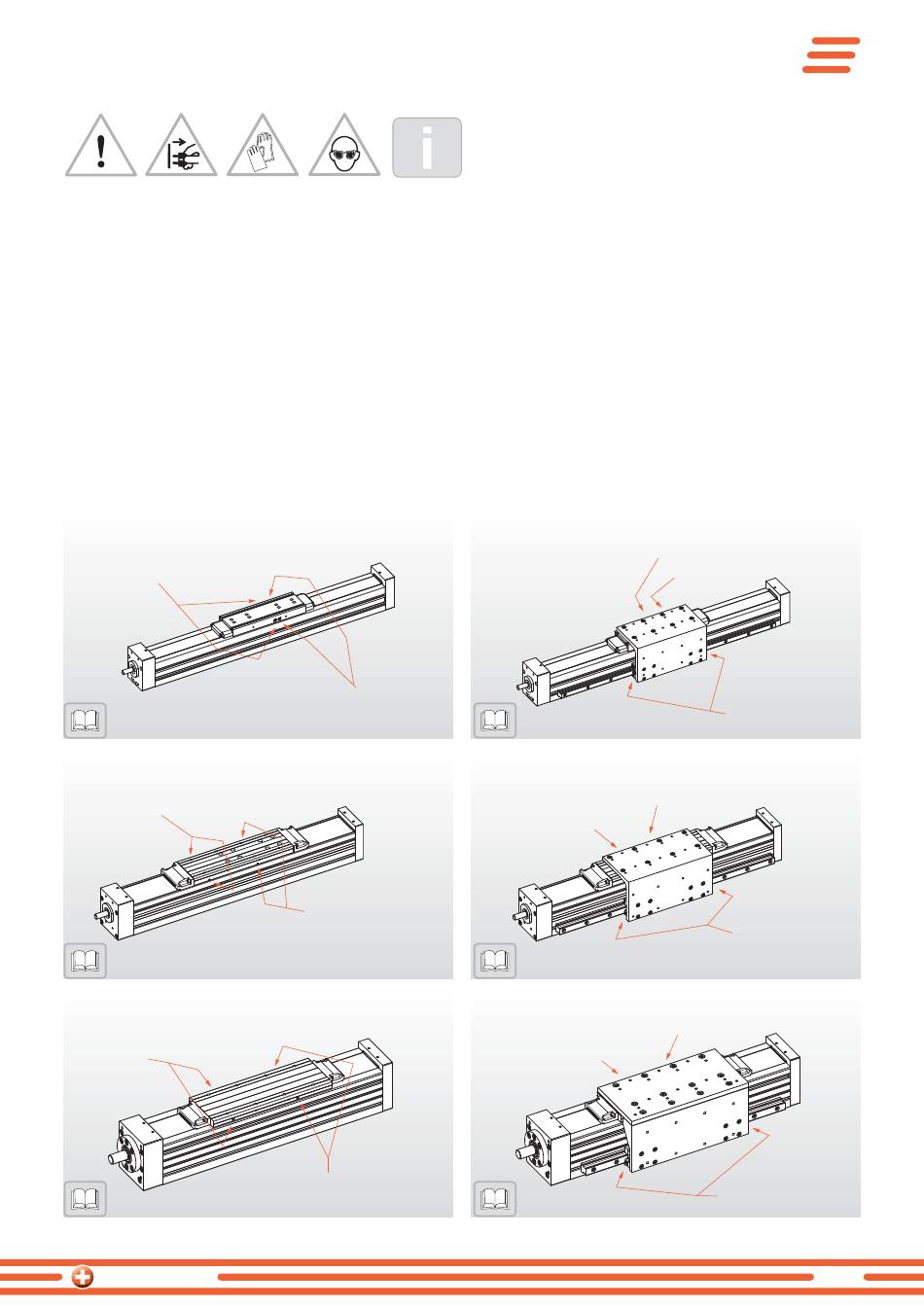

An den Linearmodulen sind diverse Schmiernippel vorhanden.
1)
Schmiernippel nach DIN 3405; die Schlittenpositionen zwecks Schmieren sind Hub unabhängig.
2)
Schmiernippel nach DIN 71412; die Schlittenpositionen zwecks Schmieren sind Hub unabhängig.
3)
Schmierung entweder von links oder rechts möglich
Zum einpressen des Schmierstoffs empfehlen wir die Fettpresse mit Art. Nr.: ZPE.FETTPRESSE-03
Vorgehensweise:
- Tischteil(e) schmieren
- Beim Schmieren mit Handpresse Fettmenge pro Hub berechnen
- Nach dem Schmieren überschüssiges Fett mit sauberem Putzlappen entfernen.
LM3..R..N
1) 3)
Kugelgewindetrieb
LM4..R..N
1) 3)
Kugelgewindetrieb
LM5..R..N
1) 3)
Kugelgewindetrieb
www.linetech.ch
1) 3)
Führungswagen
1) 3)
Führungswagen
1) 3)
Führungswagen
LM3..R..L/R
Kugelgewindetrieb
LM4..R..L/R
1)
Kugelgewindetrieb
LM5..R..L/R
1)
Kugelgewindetrieb
1)
1)
Führungswagen
Führungswagen
1)
Führungswagen
Führungswagen
1)
Führungswagen
Führungswagen
2)
2)
2)
