LD Didactic CASSY 0,3 Gebrauchsanweisung

Sicherheitshinweise
Bitte als Erstes lesen
Dieses Gerät ist für die Anwendung in Experimenten
der LD Didactic entwickelt worden und somit nur für den
Betrieb in trockenen Räumen vorgesehen.
Sollte das Gerät für andere Messungen benutzt werden,
ist der Benutzer für die Ermittlungen von Gefährdungen
zuständig und hat die notwendigen Sicherheitsmaßnah­
men zu ergreifen.
Gebrauchsanweisung 773 1900

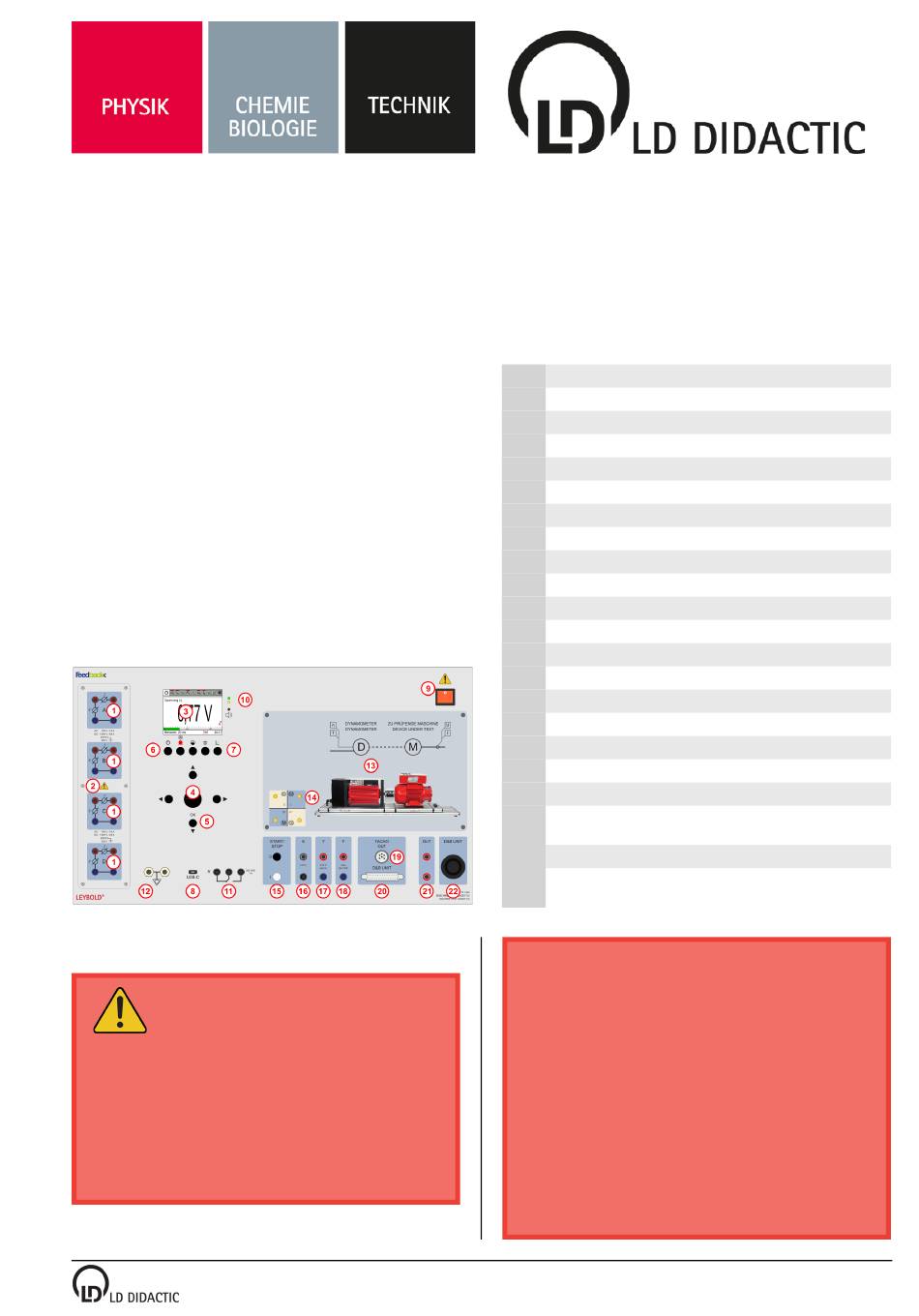

Maschinen Test CASSY 0,3 (7731900)
Elektrisches Dynamometer 0,3 (7731990)
Maschinenprüfsystem 0,3 (7732000)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Alle Benutzer sollten über die Gefährdung durch den
elektrischen Strom unterwiesen sein. Für die Einhaltung
von Richtlinien der Berufsgenossenschaft oder anderen
Versicherungsträgern, landesspezifischen Vorgaben so­
wie Vorgaben für Schulen und Universitäten hat der An­
wender des Messgerätes zu sorgen.
Das Maschinen Test CASSY entspricht folgenden Stan­
dards:
EC/EN61010-1-2001
•
•
•
•
© by LD DIDACTIC GmbH · Leyboldstraße 1 · D-50354 Hürth · www.ld-didactic.com
Tel: +49-2233-604-0 · Fax: +49-2233-604-222 · E-Mail: info@ld-didactic.de · Technische Änderungen vorbehalten
Messkanäle U und I
Maske
Anzeige
Drehwähler und OK-Taste
Cursortasten
Starttaste
Anzeigeselektion
USB-C-Buchse
Netzschalter
LEDs und Summer
Relais
Potentialausgleichsbuchsen
Feld mit Haltern für Auflagemasken
Vierquadranten-Anzeige
Bedienfeld für Start, Synchronisation und Stopp
Analog Eingang E
Analog Ausgang Y
Digital Eingang F
Digitaler Tachometer Ausgang
Anschlussbuchse für die Steuerleitung zum
Dynamometer
Temperaturüberwachung des Prüflings
Anschlussbuchse für die Energieversorgung des
Dynamometers
Sicherheitsbestimmungen für elektrische Mess-,
Steuer-, Regel- und Laborgeräte, Teil 1: Allgemeine
Bestimmungen
Nennspannungsbereich: 700 V AC und 1000 V DC
CAT III 300 (siehe Tabelle der erlaubten Netzfor­
men Fig. 1).
Verschmutzungsgrad 2.
