Auswechseln des Akkus des Pro 550 Plus
Handgeräts
Bevor Sie den Akku auswechseln, müssen Sie Schmutz und
Wasser vom Gerät entfernen. Sie benötigen außerdem einen
kleinen Kreuzschlitzschraubendreher und den
Sicherheitsschraubendreher aus dem Lieferumfang des
Ersatzakku-Kits.
1
Entfernen Sie die acht Sicherheitsschrauben von der
Rückseite des Geräts.
2
Nehmen Sie die Rückplatte ab.
3
Halten Sie die Kabel des Akkusteckers nahe am Stecker fest,
und ziehen Sie den Stecker senkrecht zur Platine heraus, um
den Stecker vom Gerät zu trennen.
4
Halten Sie die Kabel des Drehschaltersteckers nahe am
Stecker fest, und ziehen Sie den Stecker senkrecht zur
Platine heraus, um den Drehschalterstecker vom Gerät zu
trennen.
5
Entfernen Sie die zwei Schrauben an der Akkuplatte.
6
Nehmen Sie die Akkuplatte ab.
7
Entfernen Sie den alten Akku von der Akkuplatte. Merken Sie
sich dabei die Ausrichtung des Akkus.
Der Akku sitzt fest im Akkufach. Möglicherweise müssen Sie
den Akku mit einem stumpfen, nichtmetallischen Objekt von
der Abdeckung lösen.
8
Legen Sie den neuen Akku auf der Akkuplatte ein. Dabei
muss das Etikett nach oben zeigen, und der Akku muss mit
derselben Ausrichtung wie der alte Akku eingelegt werden.
Die Ausrichtung des Akkus ist grafisch auf der Akkuplatte
dargestellt.
9
Setzen Sie die Akkuplatte wieder an der ursprünglichen
Stelle auf.
10
Setzen Sie die Schrauben der Akkuplatte wieder ein, und
ziehen Sie sie an.
11
Verbinden Sie mit dem neuen Akku den Akkustecker mit dem
Gerät.
Bei ordnungsgemäßer Installation rastet der Stecker in den
Anschluss ein.
12
Schließen Sie den Drehschalterstecker wieder an das Gerät
an.
Bei ordnungsgemäßer Installation rastet der Stecker in den
Anschluss ein.
13
Vergewissern Sie sich, dass die Dichtung nicht beschädigt ist
und dass sie vollständig in der Einkerbung in der vorderen
Hälfte des Geräts sitzt.
14
Stellen Sie sicher, dass die Kabel des Akkus und des
Drehschalters nicht eingeklemmt sind. Drücken Sie dann die
Rückplatte und das Gerät fest zusammen, und setzen Sie
alle acht Sicherheitsschrauben ein, ohne sie anzuziehen.
15
Vergewissern Sie sich, dass die Rückplatte und das Gerät
ordnungsgemäß aufeinander ausgerichtet sind und kein
Freiraum zwischen ihnen besteht.
16
Ziehen Sie die Schrauben gleichmäßig an.
17
Vergewissern Sie sich, dass die Dichtung nicht aus dem
Gerät herausragt.
Laden Sie das Gerät vor der Verwendung vollständig auf.
Kalibrieren Sie bei Bedarf den Kompass
Kompasses des Handgeräts, Seite
Anhang
(Kalibrieren des
5).
Anweisungen zum Auswechseln des Akkus
des TT 15

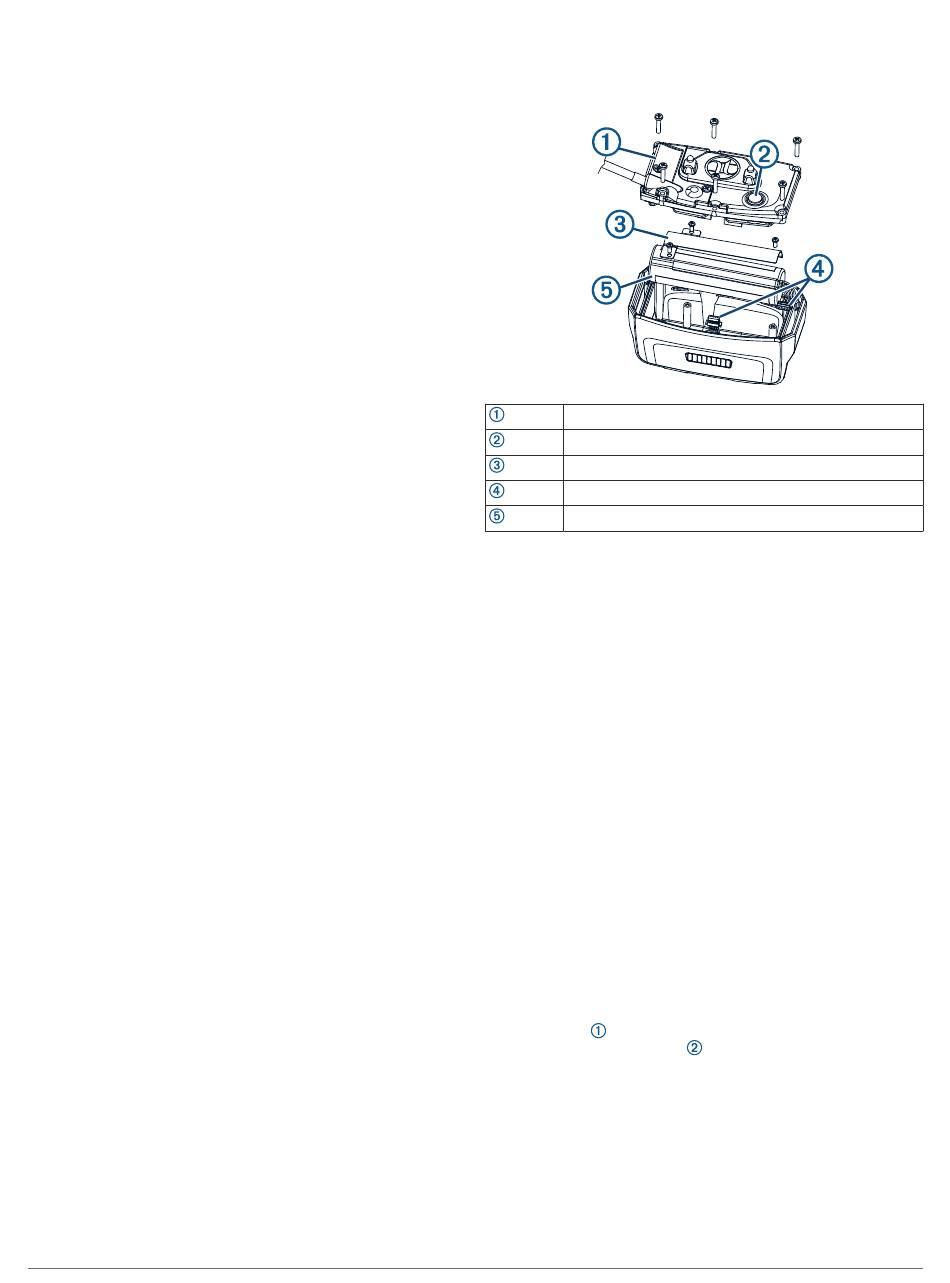

Komponenten des TT 15
Rückplatte
Einschalttaste
Akkuabdeckung
Anschlüsse
Akku
Entfernen des alten Akkus
Bevor Sie den Akku auswechseln, müssen Sie Schmutz und
Wasser vom Gerät entfernen. Sie benötigen auch einen kleinen
Kreuzschlitzschraubendreher.
1
Entfernen Sie die sechs Schrauben außen an der Rückplatte.
HINWEIS: Entfernen Sie nicht die zwei inneren Schrauben.
2
Nehmen Sie die Rückplatte ab.
3
Trennen Sie den Akkustecker und den Stecker für die
Stromversorgung.
4
Entfernen Sie die Schrauben, mit denen die Akkuabdeckung
befestigt ist.
5
Entfernen Sie die Akkuabdeckung und den Akku.
Merken Sie sich die Ausrichtung des Akkus. Der neue Akku
muss auf die gleiche Weise eingelegt werden.
Entfernen Sie den alten Akku, und wenden Sie sich zum
ordnungsgemäßen Recycling des Akkus an die zuständige
Abfallentsorgungsstelle.
Einlegen des neuen Akkus
Bevor Sie den Akku auswechseln, müssen Sie den alten Akku
entfernen
(Entfernen des alten Akkus, Seite
außerdem einen kleinen Kreuzschlitzschraubendreher.
Eventuell ist ein kleiner, flacher Schraubendreher erforderlich.
1
Legen Sie den neuen Akku so ein, dass er dieselbe
Ausrichtung wie der alte Akku aufweist.
Der Stecker
sollte auf die Seite nahe der Einschalttaste
weisen, und die Erhebung
Akku verbunden sind, sollte in Richtung der Seite mit den
Ladeklemmenkontakten weisen.
7). Sie benötigen
, an der die Leitungen mit dem
7
