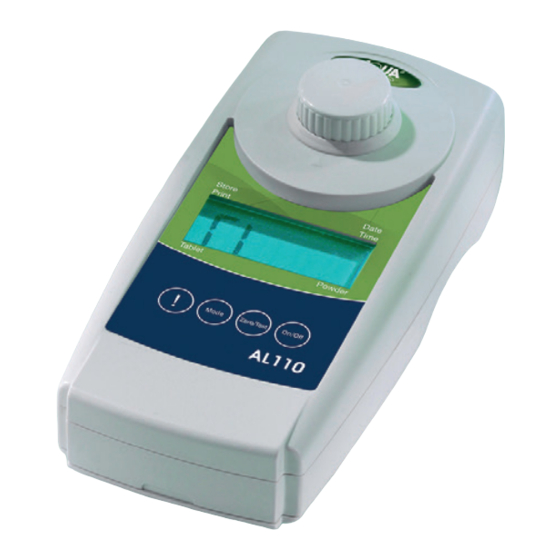

Tintometer AQUALYTIC AL 110 Bedienungsanleitung
Photometer
Vorschau ausblenden
Andere Handbücher für AQUALYTIC AL 110:
- Bedienungsanleitung (136 Seiten) ,
- Bedienungsanleitung (136 Seiten)
Verwandte Anleitungen für Tintometer AQUALYTIC AL 110
Inhaltszusammenfassung für Tintometer AQUALYTIC AL 110
- Seite 1 Photometer AL 110 Cl • Br • pH • CyA • TA • CaH Bedienungsanleitung Seite 4–29 Instruction Manual Page 30–55 Mode d'emploi Page 56–81 Istruzioni d'uso Pagina 82–107 Instrucciones Página 108–133 Instruções de Serviço Página 134–159...
- Seite 3 Bevollmächtigte Person im Sinne des Anhangs II Nr. 1. A. Nr. 2, 2006/42/EG für die Zusammenstellung der technischen Unterlagen / Authorized person for compilation of technical documents on behalf of Annex II No. 1. A. No. 2, 2006/42/EC: Name: Corinna Meier c/o Tintometer GmbH, Schleefstr. 8-12, 44287 Dortmund Anschrift / Address: Dortmund 20.9.2016 Ort, Datum / Place and date of issue Rechtsgültige Unterschrift / Authorized signature...
- Seite 4 Aufgrund der Europäischen Verordnung 2012/19/EU darf Ihr elektronisches Gerät nicht mit dem normalen Hausmüll entsorgt werden! Tintometer GmbH entsorgt ihr elektrisches Gerät auf eine professionelle und für die Umwelt verantwortungsvolle Weise. Dieser Service ist, die Transportkosten nicht inbe- griffen, kostenlos. Dieser Service gilt ausschließlich für elektrische Geräte die nach dem 13.08.2005 erworben wurden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis • Allgemeine Hinweise ..........6 Hinweise zur Arbeitstechnik . -
Seite 6: Allgemeine Hinweise
Allgemeine Hinweise Hinweise zur Arbeitstechnik 1. Küvetten, Deckel und Rührstab müssen nach jeder Analyse gründlich gereinigt werden, um Verschleppungsfehler zu verhindern. Schon geringe Rückstände an Reagenzien führen zu Fehlmessungen. 2. Die Außenwände der Küvetten müssen sauber und trocken sein, bevor die Analyse durchgeführt wird. -
Seite 7: Richtiges Befüllen Der Küvette
Allgemeine Hinweise Positionierung der Küvette (Ø 24 mm): Richtiges Befüllen der Küvette: Batteriewechsel: (B) Batterie- fachdeckel (E) Dichtring (F) Gerät Rückseite (A) Schrauben (C) Einkerbung (D) Batterien ACHTUNG: Um eine vollständige Dichtigkeit des Photometers gewährleisten zu können, muss der Dichtring (E) eingelegt und der Batteriefachdeckel (B) verschraubt sein. Wenn die Batterien für mehr als 1 Minute aus dem Gerät entfernt werden, erscheint bei erneuter Spannungsversorgung (Einlegen der neuen Batterien) automatisch das Datum- Uhrzeit-Programm beim Einschalten des Gerätes. -
Seite 8: Funktionsbeschreibung
Funktionsbeschreibung Inbetriebnahme Gerät mit der Taste [ON/OFF] einschalten. METHODE In der Anzeige erscheint: Analyse mit der Taste [MODE] wählen. Mode Scroll Memory (SM) Bei Multiparameter-Geräten ist die Reihenfolge der verschiedenen Methoden festgelegt. Nach dem Einschalten des Gerätes wird au- tomatisch die Methode angezeigt, die zuletzt vor Ausschalten des Gerätes gewählt worden war. -
Seite 9: Hintergrundbeleuchtung
Funktionsbeschreibung Hintergrundbeleuchtung der Anzeige Die Taste [ !] drücken, um die Hintergrundbeleuchtung der Anzeige ein- oder auszuschalten. Während des Messvorgangs schaltet sich die Hintergrundbeleuchtung automatisch aus. Auslesen von gespeicherten Daten Bei eingeschaltetem Gerät die Taste [!] länger als 4 Sekunden gedrückt halten, dann die Taste [!] loslassen, um direkt in das Speichermenü... -
Seite 10: Methoden
Methoden Chlor mit Tablette CL 6 0,01 – 6,0 mg/l a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Küvette aus dem Messschacht nehmen und bis auf einige Tropfen entleeren. Eine DPD No. 1 Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. - Seite 11 Methoden Anmerkungen: 1. Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
-
Seite 12: Chlor Mit Flüssigreagenz
Methoden Chlor mit Flüssigreagenz CL 6 0,02 – 4,0 mg/l a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Küvette aus dem Messschacht nehmen und entleeren. Die Tropfflasche senkrecht halten und durch langsames Drücken gleich große Tropfen in die Küvette geben: 6 Tropfen DPD 1 Puffer-Lösung 2 Tropfen DPD 1 Reagenz-Lösung... - Seite 13 Methoden Anmerkungen: 1. Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
-
Seite 14: Chlor Hr Mit Dpd Tablette
Methoden Chlor HR mit DPD Tablette CL 10 0,1 – 10 mg/l a) freies Chlor In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme“). Die Küvette aus dem Messschacht nehmen und bis auf einige Tropfen entleeren. Eine DPD No. - Seite 15 Methoden Anmerkungen: 1. Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Chlor zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
-
Seite 16: Brom Mit Tablette
Methoden Brom mit Tablette 0,05 – 13 mg/l In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Küvette aus dem Messschacht nehmen und bis auf einige Tropfen entleeren. Eine DPD No. 1 Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. - Seite 17 Methoden Anmerkungen: 1. Reinigung der Küvetten: Da viele Haushaltsreiniger (z.B. Geschirrspülmittel) reduzierende Stoffe enthalten, kann es bei der Bestimmung von Brom zu Minderbefunden kommen. Um diesen Messfehler auszuschließen, sollten die Glasgeräte chlorzehrungsfrei sein. Dazu werden die Glas- geräte für eine Stunde unter Natriumhypochloritlösung (0,1 g/l) aufbewahrt und danach gründlich mit VE-Wasser (Vollentsalztes Wasser) gespült.
-
Seite 18: Ph-Wert Mit Tablette
Methoden pH-Wert mit Tablette 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). In die 10-ml-Probe eine PHENOL RED PHOTOMETER Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat. -
Seite 19: Ph-Wert Mit Flüssigreagenz
Methoden pH-Wert mit Flüssigreagenz 6,5 – 8,4 In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). Die Tropfflasche senkrecht halten und durch langsames Drücken gleich große Tropfen in die Küvette geben: 6 Tropfen PHENOL RED-Lösung Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen. -
Seite 20: Cya-Test (Cyanursäure) Mit Tablette
Methoden CyA-TEST (Cyanursäure) mit Tablette 0 – 160 mg/l In eine saubere 24-mm-Küvette 5 ml Probe und 5 ml VE-Wasser 0.0.0 (Anm. 1) geben und Nullabgleich durchführen (siehe „Inbetriebnahme“). In die vorbereitete Probe eine CyA-TEST Tablette direkt aus der Folie zugeben und mit einem sauberen Rührstab zerdrücken. -
Seite 21: Alkalität-M Mit Tablette
Methoden Alkalität-m mit Tablette 5 – 200 mg/l In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). In die 10 ml-Probe eine ALKA-M-PHOTOMETER-Tablette direkt aus der Folie zugeben und mit einem sauberem Rührstab zerdrücken. Die Küvette mit dem Küvettendeckel fest verschließen und den Inhalt durch Umschwenken mischen, bis sich die Tablette gelöst hat. -
Seite 22: Härte Calcium Mit Tablette
Methoden Härte, Calcium mit Tablette 0 – 500 mg/l In eine saubere 24-mm-Küvette 10 ml Probe geben und Nullabgleich 0.0.0 durchführen (siehe „Inbetriebnahme”). In die 10 ml-Probe eine CALCIO H No. 1 Tablette direkt aus der Folie zugeben, mit einem sauberem Rührstab zerdrücken und voll- ständig auflösen. - Seite 23 Methoden Anmerkungen: 1. Stark alkalische oder saure Wässer sollten vor der Analyse in einen pH-Bereich zwischen 4 und 10 gebracht werden (mit 1 mol/l Salzsäure bzw. 1 mol/l Natronlauge). 2. Auf Grund der Genauigkeit der Methode wird das Ergebnis gerundet angezeigt (in 10 mg/l CaCO -Schritten).
-
Seite 24: Menü-Optionen
Die Daten werden vom Photometer im .csv-Format übertragen. Eine Definition der vom Photometer übertragenden Information kann unter www.aqualytic.de heruntergeladen werden. Zum Empfang der Daten stellt die Tintometer GmbH diverse Lösungen bereit. Für mobile Endgeräte steht die App AquaLX zur Verfügung, welche ®... -
Seite 25: Einstellen Von Datum Und Zeit
Menü-Optionen Ein Softwaretool ermöglicht den Empfang der auf dem Photometer gespeicherten Daten auf einem PC. Die Daten können in ein Excel ® Sheet exportiert werden, welches direkt als Auswertetool in der für den Anwender gewohnten Weise genutzt werden kann. Sollte kein Excel ®... -
Seite 26: Justierung
Justierung Durch Drücken der Taste [ !] gelangt man zum nächsten einzustellen- den Wert. Nach dem Einstellen der Minuten und Drücken der Taste [ !] erscheint im Display „IS SET“ und das Gerät kehrt automatisch in den Mess- modus zurück. Store Date Anwenderjustierung... -
Seite 27: Rückkehr Zur Fabrikationsjustierung
Justierung Rückkehr zur Fabrikationsjustierung Die Rückkehr von der Anwenderjustierung zur Fabrikationsjustierung ist nur gemeinsam für alle Methoden möglich. Store Date Bei einer Methode, die durch den Anwender justiert wurde, wird bei An- ERGEBNIS zeige des Ergebnisses im Display ein Pfeil in der Position Cal angezeigt. Time Um das Gerät in die Fabrikationsjustierung zurückzusetzen, wird wie folgt vorgegangen:... -
Seite 28: Technische Daten
Technische Daten Technische Daten Gerät zwei Wellenlängen, automatische Wellenlängenanwahl, Kolorimeter mit direkter Messwertanzeige Optik LEDs, Interferenzfilter (IF) und Photosensor am transparenten Messschacht Wellenlängenspezifikationen der Interferenzfilter: 530 nm = 5 nm 560 nm = 5 nm Wellenlängenrichtigkeit ± 1 nm Photometrische Genauigkeit* 3% FS (T = 20° C – 25° C) Photometrische Auflösung 0,01 A Batterie... -
Seite 29: Bedienerhinweise
Anwenderjustierung nicht in Ordnung / gelöscht Copyright und Markenzeichen Bluetooth ist eine eingetragene Marke von Bluetooth SIG, Inc. und jede Verwendung der ® The Tintometer Group steht unter Lizenz. ® ist eine eingetragene Marke von Cisco, Inc. und wird von Apple, Inc. unter Lizenz ®...
