Kamstrup MULTICAL 603 Installations- Und Bedienungsanleitungen Seite 4

■ Vor- und Rücklaufrohre sind nicht unbedingt dicht gekoppelt.
■ Elektroschweissungen*) können vorkommen.
*) Elektroschweissungen sollen immer mit dem Massenpol
der Schweissstelle ausgeführt werden. Zählerschäden in-
folge des Schweissens fallen nicht unter die Werksgarantie.
Verbindung über Pulse Transmitter
ULTRAFLOW 34 →
®
Blau (GND) / 11 A
→
Rot (Versorgung) / 9 A →
Gelb (Signal) / 10 A
→
3,65 V DC Spannungsversorgung
Rot (+)
Schwarz (-)
Batterie oder Versorgungsmodul.
1)
Bei Signalleitungen länger als 2,5 m sind diese getrennt von
Starkstromleitungen zu verlegen, ggf. abgeschirmte Leitungen
verwenden.

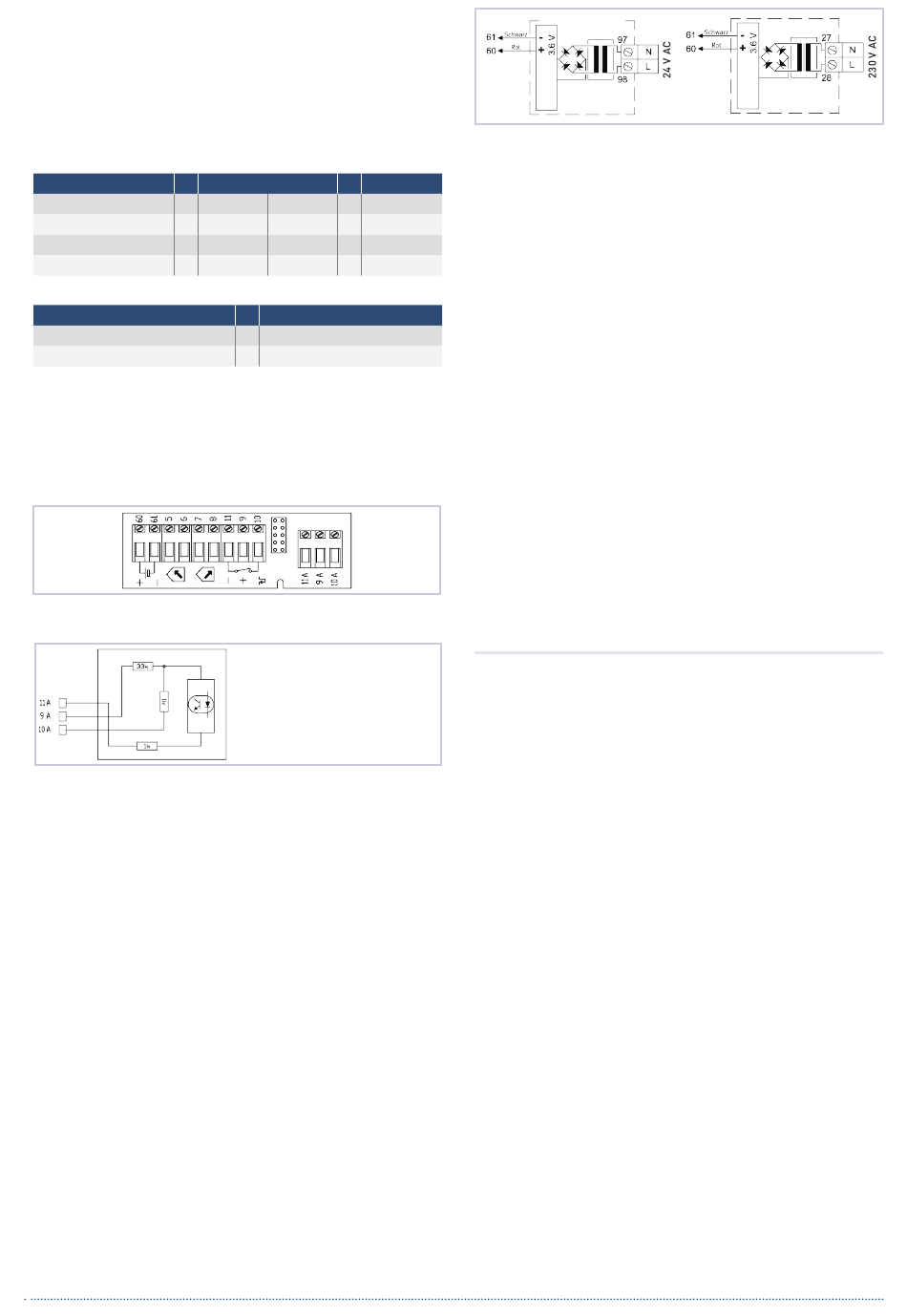

Elektrischer Anschluss von Pulse Transmitter
Blockdiagramm von Pulse Transmitter
Wenn ULTRAFLOW 34 als Impulsgeber für eine andere Aus-
®
rüstung verwendet werden soll, muss der Anschluss über ei-
nen Pulse Transmitter erfolgen.
6.5 Stromversorgung
MULTICAL 603 kann durch ein internes 230 V AC Netzmodul,
®
ein internes 230 V AC Netzmodul (high power), ein internes
24 V AC Netzmodul, ein internes 24 V DC Netzmodul (high
power) oder eine eingebaute Lithium batterie spannungs-
versorgt werden. Die beiden Leitungen von Netzmodul oder
Batterie werden über einen zweipoligen Stecker in das Re-
chenwerk montiert.
6.5.1 Netzversorgung
Die Versorgungsmodule 230 V AC oder 24 V AC gehören zur
Schutzklasse II und werden mittels eines Zweileiterkabels
(ohne Schutzleiter) durch die Kabeleinführung unten im An-
schlussbodenstück, angeschlossen. Verwenden Sie Kabel mit
5–8 mm Aussendurchmesser und beachten Sie die ordnungs-
gemässe Abisolierung sowie die korrekte Montage der Kabel-
entlastung.
Die nationalen Vorschriften (NIN) für die Installation müssen
dabei eingehalten werden.
Pulse Transmitter → MULTICAL
Ein Aus
11 11 A 11
→
9 9 A → 9
10 10 A 10
→
→ Pulse Transmitter
1)
→ 60
61
→
11 A GND
9 A Versorgung (3 bis 10 V DC)
10 A Signal
I 0,2 mA
max
24 V AC
Der 230 V AC / 24 V AC Trenn-
® transfo kann bspw. verwendet
werden.
N.B.
MULTICAL 603 kann auch
®
mit 24 V DC versorgt werden.
6.5.2 Batterieversorgung
MULTICAL 603 wird durch eine Lithiumbatterie, D-Zelle,
®
versorgt.
Die optimale Batterielebensdauer wird dadurch erzielt, dass
man die Temperatur der Batterie unter 30 °C hält, z.B. durch
Wandmontage.
Die Spannung einer Lithiumbatterie ist nahezu während der
gesamten Lebensdauer konstant (ca. 3,65 V). Daher ist die
Restkapazität durch Spannungsmessung nicht feststellbar.
Die Batterie darf nicht aufgeladen oder kurzgeschlossen wer-
den. Gebrauchte Batterien müssen ordnungsgemäss entsorgt
werden.
7. Funktionskontrolle
Nach der Installation des gesamten Energiezählers sollte eine
Funktionskontrolle durchgeführt werden. Öffnen Sie Thermo-
state und Kugelhähne der Anlage.
Betätigen Sie die Fronttasten von MULTICAL
lieren Sie die Anzeigen für Temperatur und Durchfluss.
Wichtiger Hinweis für die Installation
Wenn die Installation abgeschlossen ist und es einen Volu-
mendurchfluss durch das System gibt, betätigen Sie die Front-
taste, bis der Infocode angezeigt wird. Warten Sie dann 10
bis 20 Sekunden, bis der Fehlerstatus des angeschlossenen
Volumenmessteils aktualisiert wird.
Wenn dieser Schritt unterlassen wird, kann der Status des an-
geschlossenen Volumenmessteils erst am Tag nachdem der
Zähler installiert wurde, (fern)ausgelesen werden (d.h. nach
00:00:10 Zählerzeit).
230 V AC
Dieses Modul wird bei di-
rektem Netzanschluss ver-
wendet.
N.B.
Eine externe Versorgung darf
nur an dem Versorgungsmo-
dul angeschlossen werden.
603 und kontrol-
®
