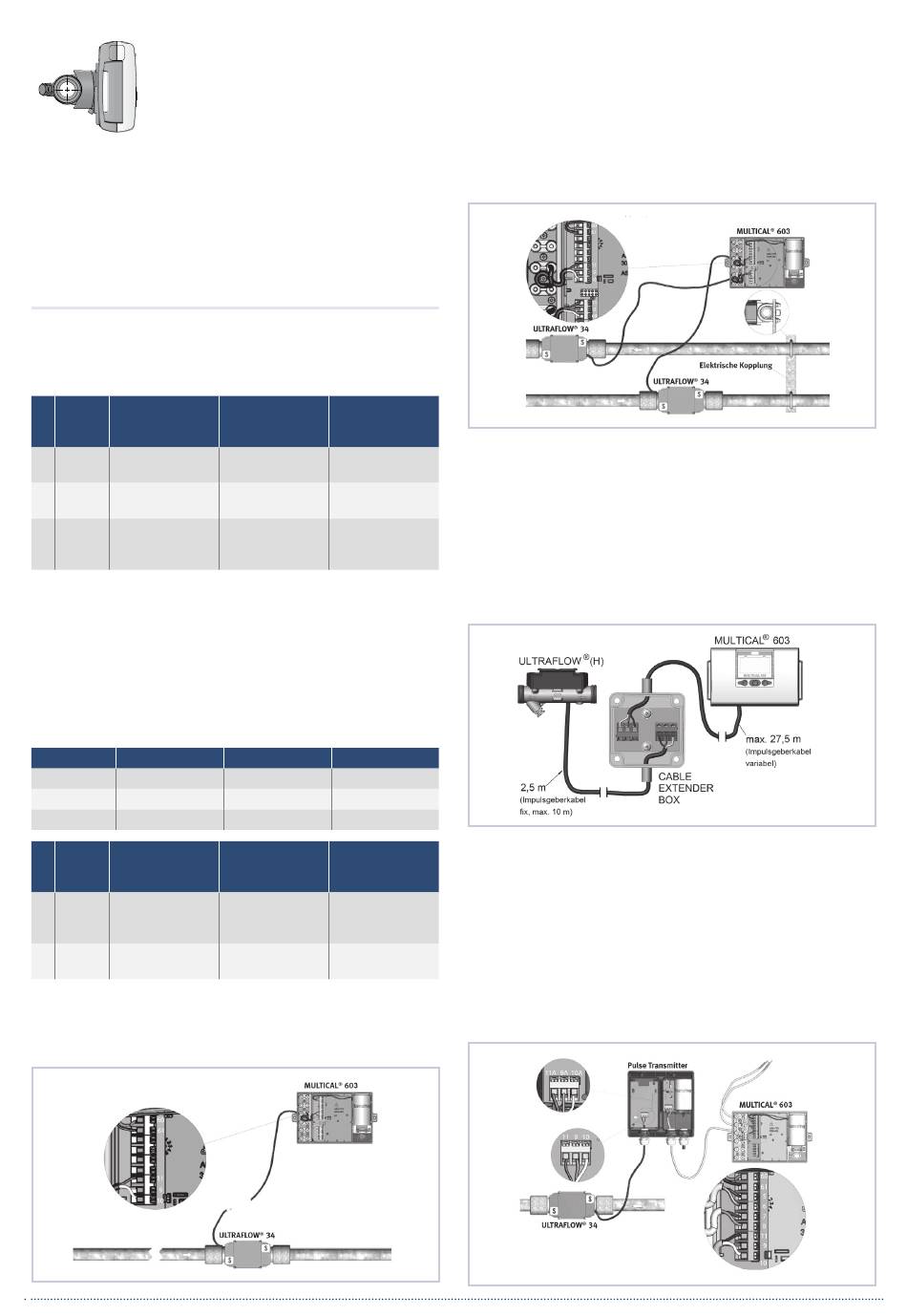

5.2 Kompaktmontage
Bei Kompaktmontage wird das MULTICAL
Rechenwerk direkt an den ULTRAFLOW
montiert, indem das Rechenwerk über
den Beschlag am Kunststoffgehäuse ge-
schoben wird. Nach der Montage wird das
Rechenwerk plombiert. Bei Kondensati-
onsgefahr (z.B. in Kälteanwendungen) muss das Rechenwerk
wandmontiert werden. Darüber hinaus muss die kondenssi-
chere Ausgabe des Durchflusssensors in Kälteanwendungen
verwendet werden.

6. Elektrischer Anschluss

6.1 Anschluss von Temperaturfühler
Die Polarität der Temperaturfühler T1, T2 und T3 muss nicht
beachtet werden.
Klemm- Standardmessung
reihe und Kühlung
Nr.
T1 5-6 Fühler in Vorlauf
(rot)
T2 7-8 Fühler in Rücklauf
(blau)
T3 51-52 -
6.2 Anschluss von ULTRAFLOW
Betreffend dem Volumenmessteil V1 und V2 werden die
untenstehenden Farben beim Anschluss von ULTRAFLOW
und elektronischen Abtastern verwendet.
Volumenmessteil mit Reed-Schalter-Ausgang an die Klem-
men 11–10 bzw. 11–69 anschliessen (Polarität muss nicht
beachtet werden).
V1
- 11
+ 9
SIG 10
Klemm- Standardmessung
reihe und Kühlung
Nr.
V1 11-9-10 Volumenmess-
teil in Vor- oder
Rücklauf
V2 11-9-69 -
6.2.1 Rechenwerk mit Volumenmessteil
Beispiel des Anschlusses
MULTICAL 603 (batterieversorgt).
®
Wärmemessung Energiemessung
und Lecküber- in offenen
wachung Systemen
Fühler in Vorlauf Fühler in Vorlauf
(rot) (rot)
Fühler in Rücklauf Fühler in Rücklauf
(blau) (blau)
Evtl. Behälter / Bezugsfühler
Wärmeaustausch- (grau)
temperatur
®
V2 ULTRAFLOW
11 Blau
9 Rot
69 Gelb
Wärmemessung Energiemessung
und Lecküber- in offenen
wachung Systemen
Volumenmessteil Volumenmessteil
in Vorlauf in Vorlauf
Volumenmessteil Volumenmessteil
in Rücklauf in Rücklauf
von ULTRAFLOW 34
®
6.2.2 Rechenwerk mit zwei Volumenmessteilen
MULTICAL 603 ist in verschiedenen Applikationen mit zwei
®
-
®
Volumenmessteilen, z.B. Lecküberwachung und offenen Sys-
®
temen, anwendbar. Wenn zwei ULTRAFLOW
MULTICAL 603 direkt verbunden werden, soll grundsätzlich
®
zwischen den beiden Rohren eine dichte, elektrische Kopplung
ausgeführt werden. Wo die beiden Rohre in einem Wärmetau-
scher, nahe an das Volumenmessteil, installiert sind, wird der
Wärmetauscher aber für die notwendige elektrische Kopplung
sorgen.
■ Vor- und Rücklaufrohre sind elektrisch dicht gekoppelt.
■ Es gibt keine Schweissstellen.
6.3 Anschluss von Cable Extender Box
Bei Bedarf eines Kabels länger als 10 m zwischen MULTICAL
und ULTRAFLOW
möglich, eine Cable Extender Box zu verwenden. Die Kabel-
verlängerungsbox benötigt keine Speisung.
34
®
®
6.4 Anschluss von Pulse Transmitter
Mit dem Pulse Transmitter kann zwischen Volumenmessteil
und Rechenwerk eine maximale Kabelverlängerung von 100 m
erreicht werden. In Installationen, wo die elektrische Kopp-
lung nicht ausgeführt werden oder wo das Schweissen im
Rohrsystem vorkom men kann, soll ein Pulse Transmitter ein-
gesetzt werden. Dabei wird das Verbindungskabel zwischen
ULTRAFLOW 34 und MULTICAL
®
mitter (galvanische Trennung) geführt.
und
ist es bei Längen zwischen 10 und 30 m
®
603 durch einen Pulse Trans-
®
34 mit einem
®
®
