Raclet IRIS 230 Montageanleitung Seite 14

1
2
3
4 ATTENTION :
AO REPLIAGE DEVERROOILLAGE
DE LA FAITIERE
PAR CLIQUET.
ATTENTION_:
VERROUILLAGE DE
LA FAITIERE PAR
CLIQUET.
www.foldingcampers.net

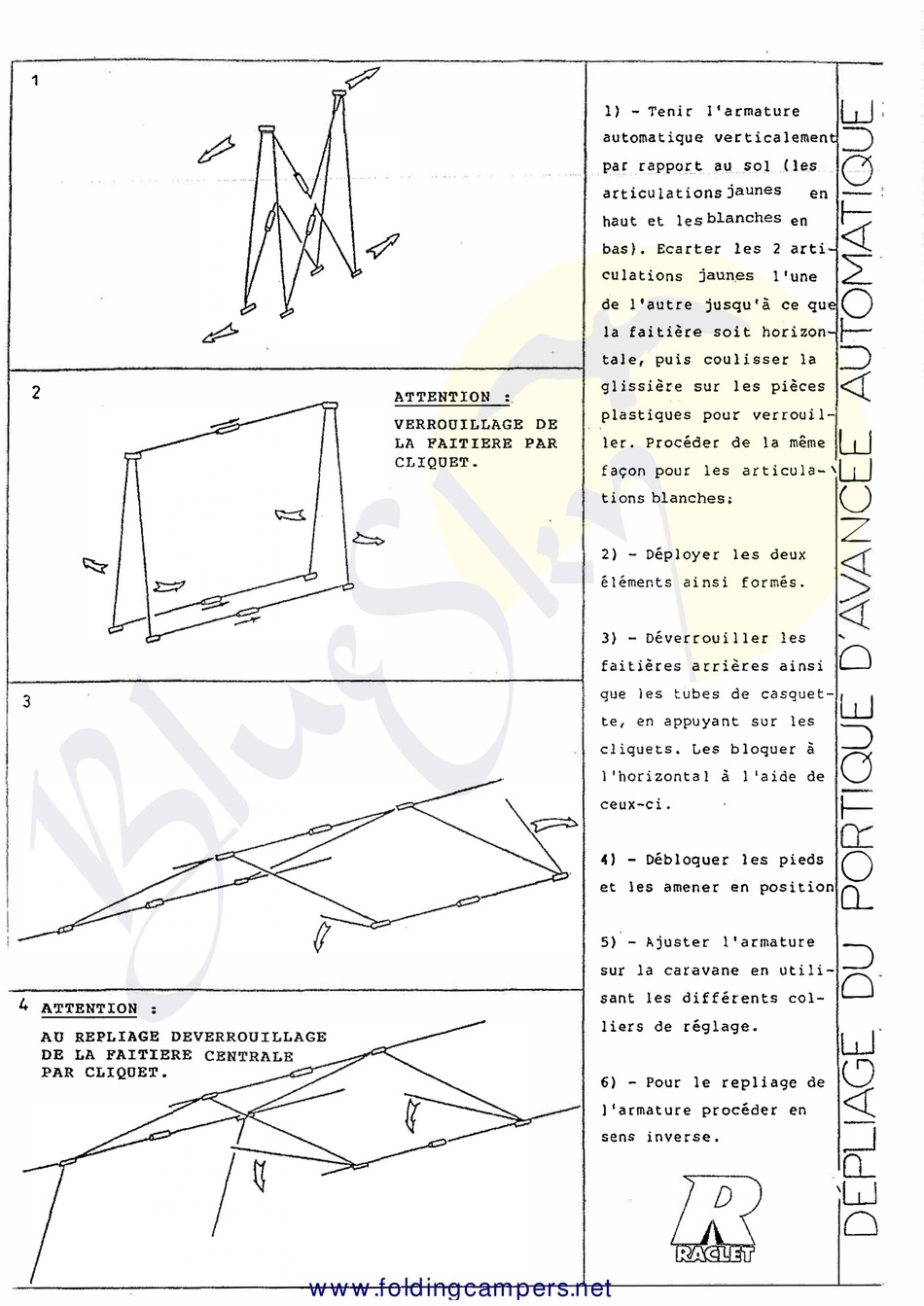

1) - Tenir I 'armature
automatique verticalemen
par rapport au sol (Jes
bas). Ecarter les 2 arti
culation s jaunes
l'une
de l'autre jusqu'a
la faitiere soit horizon
tale, puis coulisser la
glissiere sur Jes pieces
plastiques pour verrouil­
ler, Proceder de la meme
fa9on pour les articula-, w
tions blanches,
2) - Deployer !es deux
e1ements ainsi formes.
3) - Deverrouiller !es
faitieres arrieres ainsi
que l es tubes de casguet-
te, en appuyant sur Jes
cliguets, Les bloquer
a
l 'horizontal I 'aide de
ceux-ci.
4) - Debloquer Jes pieds
et !es amener en position
5) - Ajuster !'armature
sur la caravane en utili-
sant Jes differents col­
liers de reglage.
6) - Pour le repliage de
armature proceder en
1
}
sens inverse.
