- Seite 48 E- Handbuch Bessere Verbindung, besseres Leben! Downloaded from www.Manualslib.com manuals search engine...
- Seite 49 Inhaltsverzeichnis Menüeinstellung Kennenlernen der Kamera Aufrufen des Menüs Komponenten Auflösung Selbstauslöser Batterien & Trageriemen Blitz Stativ & externer Speicher Datumaufdruck Belichtung EV-Kompensation Verwenden der Kamera Benutzereinstellung Ein-/Ausschalten der Kamera Installation Aufnahmen von Fotos und AVI- Videoclips Wiedergeben von AVI-Videoclips Softwareinstallation und Fotos Hardwareinstallation Löschen der Dateien...
- Seite 50 Hinweise 1. Lassen Sie die Kamera nicht herunterfallen. Stoßen Sie die Kamera nicht an und bauen Sie sie nicht auseinander. 2. Nehmen Sie die Batterien heraus, wenn die Kamera für eine längere Zeit nicht verwendet wird. 3. Lassen Sie die Kamera nicht in Berührung mit Wasser kommen.
-
Seite 51: Lieferumfang
Lieferumfang TV-Ausgabekabel Kamera Treiber-CD Benutzerhandbuch USB-Kabel 2x AA alkalische Trageriemen CF-Karte (optional) Stativ Batterien Downloaded from www.Manualslib.com manuals search engine... -
Seite 52: Kennenlernen Der Kamera

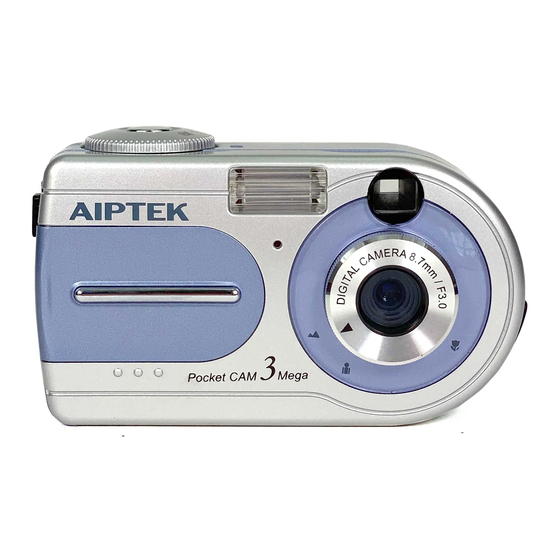

Kennenlernen der Kamera Komponenten Batterien & Trageriemen Stativ & externer Speicher Downloaded from www.Manualslib.com manuals search engine... - Seite 53 Komponenten Blitz Zoom-Knopf Modusschalter LCD Ein/Aus-Knopf Sucher Menüsteuerungsknopf Fokus Linse TFT LCD-Bildschirm Auslöser Trageriemenhalterung Gleichstrombuchse (DC 5V, 500mA) TV-Ausgang CF-Kartensteckplatz Deckel des Batteriefachs USB-Anschluss Stativanschluss Downloaded from www.Manualslib.com manuals search engine...
-
Seite 54: Batterie-Installation Und Schlaufe
Batterie-Installation und Schlaufe Batterie-Installation Ihre Kamera braucht zwei AA alkalische Batterien. Wir empfehlen Ihnen Hochleistungsbatterien zu verwenden, um diese Kamera für eine längere Zeit ohne Stromversorgungsproblem verwenden zu können. Schlaufe Bringen Sie bitte zur Sicherheit und Bequemlichkeit den Trageriemen an die Kamera an. Downloaded from www.Manualslib.com manuals search engine... -
Seite 55: Stativ & Externer Speicher
Stativ & externer Speicher Stativ (Optional) Verwenden Sie bitte ein Stativ, damit die Kamera während der Aufnahme nicht wackelt. Vor allem Tight wenn Sie lange Videos oder ein Bild von Ihnen Loose selber aufnehmen oder die Kamera für eine Videokonferenz verwendet wird, wird die optimale Bildqualität so sichergestellt. -
Seite 56: Verwenden Der Kamera
Verwenden der Kamera Ein-/Ausschalten der Kamera Aufnahmen von Fotos und AVI- Videoclips Wiedergeben von AVI-Videoclips und Fotos Löschen der Dateien Fokus Einzoomen & Auszoomen Tipps zur Bildaufnahme Strom Downloaded from www.Manualslib.com manuals search engine... -
Seite 57: Ein-/Ausschalten Der Kamera
Ein-/Ausschalten der Kamera Drehen Sie den Modusschalter auf (DSC-Modus). Modusschalter Ausschaltenf Einschalten Automatisches Ausschalten: Die Kamera wird automatisch ausgeschaltet, wenn sie innerhalb von 60 Sekunden nicht betätigt wurde. Downloaded from www.Manualslib.com manuals search engine... -
Seite 58: Aufnehmen Von Fotos
Aufnahmen von Fotos und AVI-Videoclips Aufnehmen von Fotos (1) Drehen Sie den Modusschalter auf (DSC- Modus). (2) Richten Sie die Kamera mit Hilfe des Suchers oder LCD-Bildschirms auf Ihr Objekt aus. (3) Drücken Sie den Auslöser. (4) Warten Sie ein paar Sekunden, bis ein Bild erfolgreich aufgenommen wurde. -
Seite 59: Wiedergeben Von Avi-Videoclips Und Fotos
Wiedergeben von AVI-Videoclips und Fotos (1) Drehen Sie den Modusschalter auf Wiedergabemodus). (2) Drücken Sie ( ), um die vorherige Datei wiederzugeben. (3) Drücken Sie ( ) ,um die nächste Datei wiederzugeben Bildzählerr 7/20 Foto Batteriezustand Wenn eine AVI-Datei gewählt wurde, wird sie automatisch von der Kamera wiedergegeben. -
Seite 60: Löschen Der Dateien
Löschen der Dateien Den Menüsteuerungsknopf drücken Eine Datei löschen Delete One 7/20 Alle Dateien löschen CF-Karte formatieren Beenden (1) Drehen Sie den Modusschalter auf (Wiedergabemodus). Drücken Sie im Löschen-Modus ) oder (2) Drücken Sie ) oder ), um zwischen den ), um zwischen den Dateien zu wechseln. -
Seite 61: Fokus
Fokus Wählen Sie bitte vor der Aufnahme den passenden Fokus entsprechend nachstehenden Angaben, um die beste Bildqualität zu erhalten. 59"~ (150cm~ 31" ~ 59" (80cm~15 16"~31" (40cm~80cm) Downloaded from www.Manualslib.com manuals search engine... -
Seite 62: Einzoomen & Auszoomen
Einzoomen & Auszoomen Zoomen Zoom-Knopf drücken 7/20 2.0X (1) Drehen Sie den Modusschalter auf (DSC- 1.0X~4.0X Modus). (2) Halten Sie ( ) gedrückt, um das Vorschaubild einzuzoomen. Oder drücken Sie ( ), um das Vorschaubild auszuzoomen, (3) Der Zoombereich ist von 1,0 x bis 4,0 x. Downloaded from www.Manualslib.com manuals search engine... -
Seite 63: Tipps Zur Bildaufnahme
Tipps zur Bildaufnahme Stellen Sie den Fokus auf , es sei denn, Sie wollen eine Nahaufnahme machen. Stellen Sie sicher, dass Ihr Objekt ausreichend von vorne belichtet ist. Halten Sie die Kamera eben und stabil, wenn Sie den Auslöser drücken. Stellen Sie sicher, dass die Umgebung Ihres Objekts angemessen belichtet ist, wenn Sie Fotos oder Videos vor allem in Innenräumen aufnehmen. -
Seite 64: Strom
Strom Wir empfehlen Ihnen die Batterien herauszunehmen, Batterieanzeigen wenn die Kamera für eine längere Zeit nicht verwendet wird. Die Kamera wird automatisch ausgeschaltet, wenn sie innerhalb von 60 Sekunden nicht betätigt wurde. Drücken Sie den Menüsteuerungsknopf, um die Kamera aufzuwecken. Der LCD-Bildschirm geht in den Suspendmodus, wenn er über 30 Sekunden im Ruhezustand war. - Seite 65 Memo Downloaded from www.Manualslib.com manuals search engine...
-
Seite 66: Menüeinstellung
Menüeinstellung Aufrufen des Menüs Auflösung Selbstauslöser Blitz Datumaufdruck Belichtung EV-Kompensation Benutzereinstellung Downloaded from www.Manualslib.com manuals search engine... -
Seite 67: Aufrufen Des Menüs
Aufrufen des Menüs Den Menüsteuerungsknopf drücken Resolution 7/20 Die zwei Knöpfe zum Wechseln zwischen den Modi verwenden Auflösung Belichtung EV-Kompensation Selbstauslöser Benutzereinstellung Blitz (1) Drehen Sie den Modusschalter auf (DSC-Modus). (2) Drücken Sie den Menüsteuerungsknopf, um das Menü aufzurufen. Datumaufdruck Beenden (3) Drücken Sie ( ) oder... -
Seite 68: Auflösung Selbstauslöser Blitz
Auflösung Den Menüsteuerungsknopf drücken Good Resolution Auflösung markieren Beenden Auflösungsmodus 3 Mega Auflösung (2048 x 1536 Pixel) (1) Markieren Sie den "Auflösungs"-Modus. (2) Drücken Sie den Menüsteuerungsknopf, um das Menü des Auflösungsmodus aufzurufen. 2 Mega Auflösung (1600 x 1200 Pixel) (3) Drücken Sie ( ) oder ), um... - Seite 69 Auflösung Speicherkapazität für Fotos & AVI-Videoclips 16MB CF-Karte 16MB CF-Karte als Beispiel als Beispiel Fotos AVI-Videoclips Aufnahmezeit Bis zu 12 Bilder Bis zu 4 Minuten Bis zu 20 Bilder Bis zu 50 Bilder Downloaded from www.Manualslib.com manuals search engine...
-
Seite 70: Selbstauslöser
Selbstauslöser Den Menüsteuerungsknopf drücken Self Timer On Self Timer Mode Selbstauslösermodus (1) Drücken Sie ( ) oder ( ), um den "Selbstauslöser"-Modus zu markieren. (2) Drücken Sie den Menüsteuerungsknopf, um das Menü des Selbstauslösermodus aufzurufen. (3) Markieren Sie (4) Drücken Sie den Menüsteuerungsknopf, um "Selbstauslöser ein" zu wählen. (5) Drücken Sie den Auslöser. - Seite 71 Blitz Den Menüsteuerungsknopf drücken Flash Strobe Auto-Blitz Blitz aus Blitz Anti-Rote-Augen Beenden (1) Drücken Sie ) oder ), um Auto- Die Kamera entscheidet automatisch, ob die Blitzfunktion den "Blitz"-Modus zu markieren. aktiviert werden soll. Blitz (2) Drücken Sie den Menüsteuerungsknopf, um das Menü...
-
Seite 72: Datumaufdruck
Datumaufdruck Den Menüsteuerungsknopf drücken Date Stamp on Date Stamp Datumaufdruckmodus 2002.10.17 Jahr/Monat/Tag Das Datum erscheint auf der (1) Drücken Sie ( ) oder ( ), um den Bilddatei. "Datumaufdruck"-Modus zu markieren. (2) Drücken Sie den Menüsteuerungsknopf, um das Menü Das Datum erscheint nicht auf der des Datumaufdruckmodus aufzurufen. -
Seite 73: Belichtung
Belichtung Den Menüsteuerungsknopf drücken Auto Exposure Belichtung Die Kamera entscheidet automatisch, ob das Auto Hintergrundlicht oder durchschnittliche Bemessung verwendet wird. (1) Drücken Sie ( ) oder ( ), um den Die Kamera misst das Licht mehr in der Mitte als "Belichtungs"-Modus zu markieren. -
Seite 74: Ev-Kompensation
EV-Kompensation Die EV-Kompensationsfunktion gestattet Ihnen die Bewertungswerte (EV) für ein Bild hinzuzufügen oder abzuziehen. Diese Funktion wird üblicherweise zum EV Comp. EV Comp. Erzeugen der Details in dunklen Szenen oder zum Verringern der Intensität in hellen Szenen verwendet. (In dunklen Szenen) EV-Komp. hinzufügen (In hellen Szenen) EV-Komp. -
Seite 75: Benutzereinstellung
Benutzereinstellung In diesem Modus können Sie z.B. die Datumseinstellung, Summereinstellung, Date Setting Flimmereinstellung und das Farbsystem ändern. User Setting Benutzereinstellung Datumseinstellung Date Setting Jahr 2002 Drücken Sie den Menüsteuerungsknopf, um Jahr, Monat, Monat/Tag Tag und Zeit zu markieren. Drücken Sie ) oder Stunde/Minute ( ), um die Zahl des Jahres, Monats, Tages und der... -
Seite 76: Flimmereinstellung
Benutzereinstellung Flimmereinstellung Land England Deutschland Frankreich Italien Spanien Holland Die Flimmereinstellung hängt von den Ländern ab. Einstellung 50Hz 50Hz 60Hz 50Hz 50Hz 50Hz Eine unangemessene Flimmereinstellung führt dazu, dass der LCD-Bildschirm oder der PC- Land Portugal Japan Amerika Taiwan China Korea Bildschirm flimmert. -
Seite 77: Tv-Ausgabemodus
TV-Ausgabemodus Verbinden Sie die Kamera über das TV-Ausgabekabel mit dem TV, um eine Echtzeit-Anzeige zu erhalten. Im TV-Ausgabemodus können Sie Fotos sowie AVI-Videoclips aufnehmen. Sie können natürlich auch in diesem Modus die gespeicherten AVI-Videoclips und Bilder Ihren Schritt 1 Freunden und Familie zeigen. Video (1) Stellen Sie das Farbsystem der Kamera entsprechend dem TV-Farbsystem ein (PAL oder NTSC). -
Seite 78: Installation
Installation Softwareinstallation Hardwareinstallation Massenspeicherung (MSDC) Starten des Kameramanagers Modusauswahl Fehlerbehebung Downloaded from www.Manualslib.com manuals search engine... -
Seite 79: Softwareinstallation
Softwareinstallation Installieren der PocketCam 3 Mega (1) Legen Sie die CD-ROM in Ihr CD-Laufwerk. Das Installationsmenü öffnet sich automatisch. (2) Klicken Sie auf , um die Installation von PocketCam 3 Mega zu starten. (3) Befolgen Sie die Anweisungen zur Durchführung der Installation. -
Seite 80: Hardwareinstallation
Hardwareinstallation Schließen Sie den schmaleren USB-Anschluß seitlich an die Kamera an. Verbinden Sie das andere Ende des USB-Kabels mit einem freien USB- Ausgang an Ihrem Computer. Downloaded from www.Manualslib.com manuals search engine... -
Seite 81: Unter Ms Windows Xp/Me/2000
Hardwareinstallation Unter MS Windows XP/ME/2000 Installieren des "USB Mass Storage Device"-Treibers. 1. Schließen Sie die Kamera über das USB-Kabel an den PC. 2. Der PC installiert automatisch den "USB Mass Storage Device"- Treiber und vervollständigt die "Wechseldatenträger"- Installation. Ein "Wechseldatenträger" wird dem "Arbeitsplatz" hinzugefügt. -
Seite 82: Unter Ms Windows 98
Hardwareinstallation Unter MS Windows 98 Installieren des "USB Mass Storage Device"-Treibers. 1. Schließen Sie die Kamera über das USB-Kabel an den 2. Folgen Sie den Anweisungen auf dem Bildschirm, um die "Wechseldatenträger"-Installation. Ein "Wechseldatenträger" wird dem "Arbeitsplatz" hinzugefügt. Installieren des "PC Camera"-Treibers: 1. -
Seite 83: Massenspeicherung (Msdc)
Massenspeicherung (MSDC) Wenn die Kamera mit einem PC verbunden ist, dann funktioniert sie, außer im -Modus, wie ein Wechseldatenträger (Massenspeicherung) Massenspeich- erungsmodus. (1) Stellen Sie den Modusschalter auf DSC-, AVI- oder Wiedergabemodus. (2) Klicken Sie doppelt auf "Arbeitsplatz" auf dem Desktop. (3) Klicken Sie doppelt auf "Wechseldatenträger"... -
Seite 84: Starten Des Kameramanagers
Starten des Kameramanagers Starten Sie Ihren Kameramanager "PocketCam 3 Mega" mit einer der folgenden Methoden (falls das Programm nicht automatisch gestartet wurde): Klicken Sie zum Starten dieses Programms auf das Symbol auf dem Desktop, wenn Sie die Kamera verwenden möchten. -
Seite 85: Modusauswahl
Modusauswahl Drehen Sie den Modusschalter auf , um den Albummodus PC-Kameramodus zu aktivieren. PC-Kameramodus Drehen Sie den Modusschalter auf , um den Albummodus zu aktivieren. Albummodus PC-Kameramoduse Diese Meldung erscheint, wenn Sie den Modusschalter auf den PC-Kameramodus stellen. Klicken Sie bitte auf OK. Downloaded from www.Manualslib.com manuals search engine... -
Seite 86: Herunterladen Der Bilder Und Videoclips
1. Stellen Sie sicher, dass die Kamera über das USB-Kabel mit dem PC verbunden ist. Click this button to launch the dialogue box= Diese 2. Stellen Sie die PocketCam 3 Mega auf den Schaltfläche anklicken, um das Dialogfenster aufzurufen. Albummodus. - Seite 87 Albummodus (10) (11) (12) (13) (14) (15) (1) Albummodus (2) Bilder zu Ihrer Arbeitsfläche übertragen (3) Bilder zum Album übertragen (4) AVI-Datei erstellen (5) E-Mail senden (6) Alles wählen (7) Löschen (8) Album-Manager (9) Album (10) Löschen (11) Alles wählen (12) Bild (13) Arbeitsfläche (14) Minimieren...
-
Seite 88: Anschauen Der Bilder
Albummodus Anschauen der Bilder Klicken Sie doppelt auf ein beliebiges Bild oder Next Nächstes Bild Video, um das Ansichtsfenster aufzurufen. Vorheriges Bild Diashow Beenden Anschauen der Videoclips Klicken Sie doppelt auf eine beliebige AVI-Datei, um Ihr Video mit Hilfe Ihres Standard- Videowiedergabeprogramms anzuschauen. - Seite 89 Albummodus Album-Manager Heben Sie ein Bild im Arbeitsbereich hervor Albummanager und klicken Sie auf um es in das Fotoalbum zu übertragen. Klicken Sie auf den Album-Manager ein neues Fotoalbum zu erstellen. Geben Sie den Namen eines neuen Albums ein. Klicken Sie auf um einen Speicherpfad für das Album anzugeben.
-
Seite 90: Erstellen Der Avi-Dateien
Albummodus Erstellen der AVI-Dateien 1. Wählen Sie jpg- oder bmp-Bilddateien aus der Arbeitsfläche. 2. Klicken Sie auf , um diese Bilder zum AVI File Manager zu laden. 3. Ordnen Sie die Reihenfolge der Bilder und stellen die Bildrahmenrate ein. Downloaded from www.Manualslib.com manuals search engine... -
Seite 91: Pc-Kameramodus
PC-Kameramodus Drehen Sie den Modusschalter auf um den PC-Kameramodus zu aktivieren. Vorschau- fenster Live-Video aufnehmen Live-Foto aufnehmen Bildgröße einstellen Schritte 1. Klicken Sie auf Erweiterte Einstellungen (Standardeinstellungen sind empfohlen) 2. Stellen Sie die Aufnahmerate und Zeit ein. Videoquelle wählen (wenn Sie mehr als 3. - Seite 92 PC-Kameramodus Bildgröße einstellen Farbtiefe Wählen Sie eine der nachstehenden Optionen entsprechend Ihrem Anwendungszweck aus. - RGB 24: bessere Bildqualität - I420: Schnellere Geschwindigkeit Ausgabegröße Durch Einstellen der Ausgabegröße können Sie die Größe des Vorschaufensters ändern. Die Standardgröße ist 320x240. Wählen Sie eine höhere Pixelzahl, wenn Sie ein größeres Vorschaufenster brauchen.
-
Seite 93: Erweiterte Einstellungen
PC-Kameramodus Erweiterte Einstellungen Videoeinstellung - Bandfilter: Ändern Sie bitte den Bandfilter in der Videoeinstellung, wenn Ihr PC-Bildschirm flimmert. Die Bildwiederholfrequenz (die Häufigkeit, mit der die Anzeige neu aufgebaut wird) ist am wahrscheinlichsten die Ursache des Flimmerproblems. Wählen Sie 50Hz oder 60Hz, damit Ihr PC-Bildschirm nicht mehr flimmert. - Seite 94 AIPTEK-Kundendienst Bei Problemen wenden Sie sich bitte an die AIPTEK Vertretung, die für Ihr Land zuständig ist. Taiwan AIPTEK, Inc. AIPTEK Int'l., Inc. 51 Discovery, Suite 100 No. 5-1 Innovation Road I Irvine, CA 92618, USA Science-Based Industrial Park TEL: 949-585-9600...
- Seite 95 82-190-90010v1.0 Downloaded from www.Manualslib.com manuals search engine...
