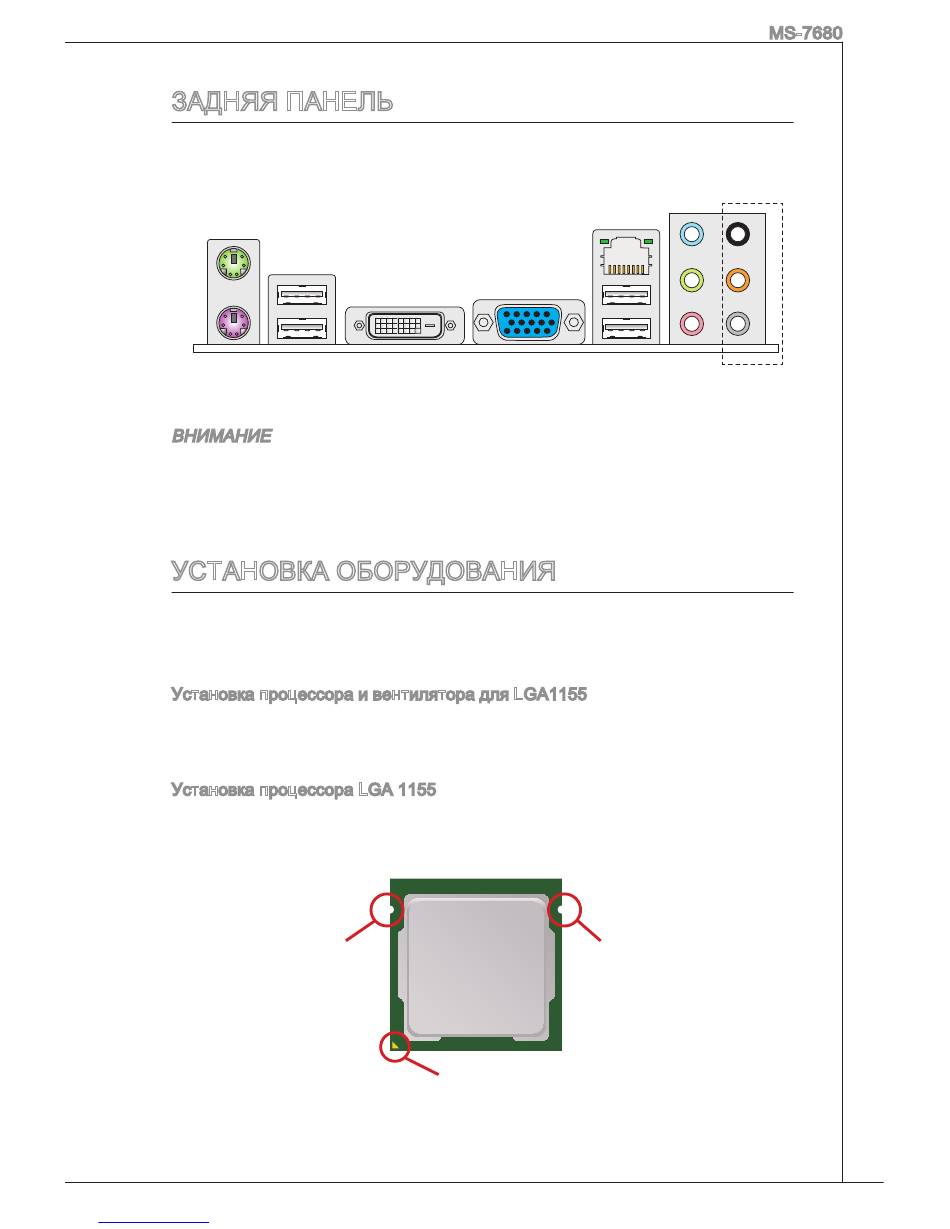

ЗАДНЯЯ ПАНЕЛЬ
Задняя панель предоставляет следующие разъемы:
PS/2 Мышь
PS/2
Клавиатура
ВНИМАНИЕ
Порты dVi-d и VGA работают только в процессоре integrated Graphics Pro-
cessor.
УСТАНОВКА ОБОРУДОВАНИЯ
Эта глава посвящена вопросам установки процессора и модулей памяти, а
также установке перемычек на системной плате. При установке оборудования
будьте внимательны, следуйте указаниям по установке.
Установка процессора и вентилятора для LGA55
После установки процессора необходимо установить вентилятор для
предотвращения перегрева процессора. При отсутствии вентилятора перед
включение компьютера проконсультируйтесь с продавцом.
Установка процессора LGA 55
Вид процессора LGA 55 с внешней стороны. Не забудьте нанести
теплопроводящую пасту для более эффективного теплорассеивания.
Downloaded from www.Manualslib.com
Порт USB 2.0
Порт dVi-d
Ключ для установки
Жёлтый треугольник является индикатором  конт.
manuals search engine
Разъем
LAN
Линейный
вход
Порт VGA
Линейный
выход
Микрофон
Порт USB 2.0
Ключ для установки
MS-7680
rS-выход
CS-выход
SS-выход
(опционально)
87
