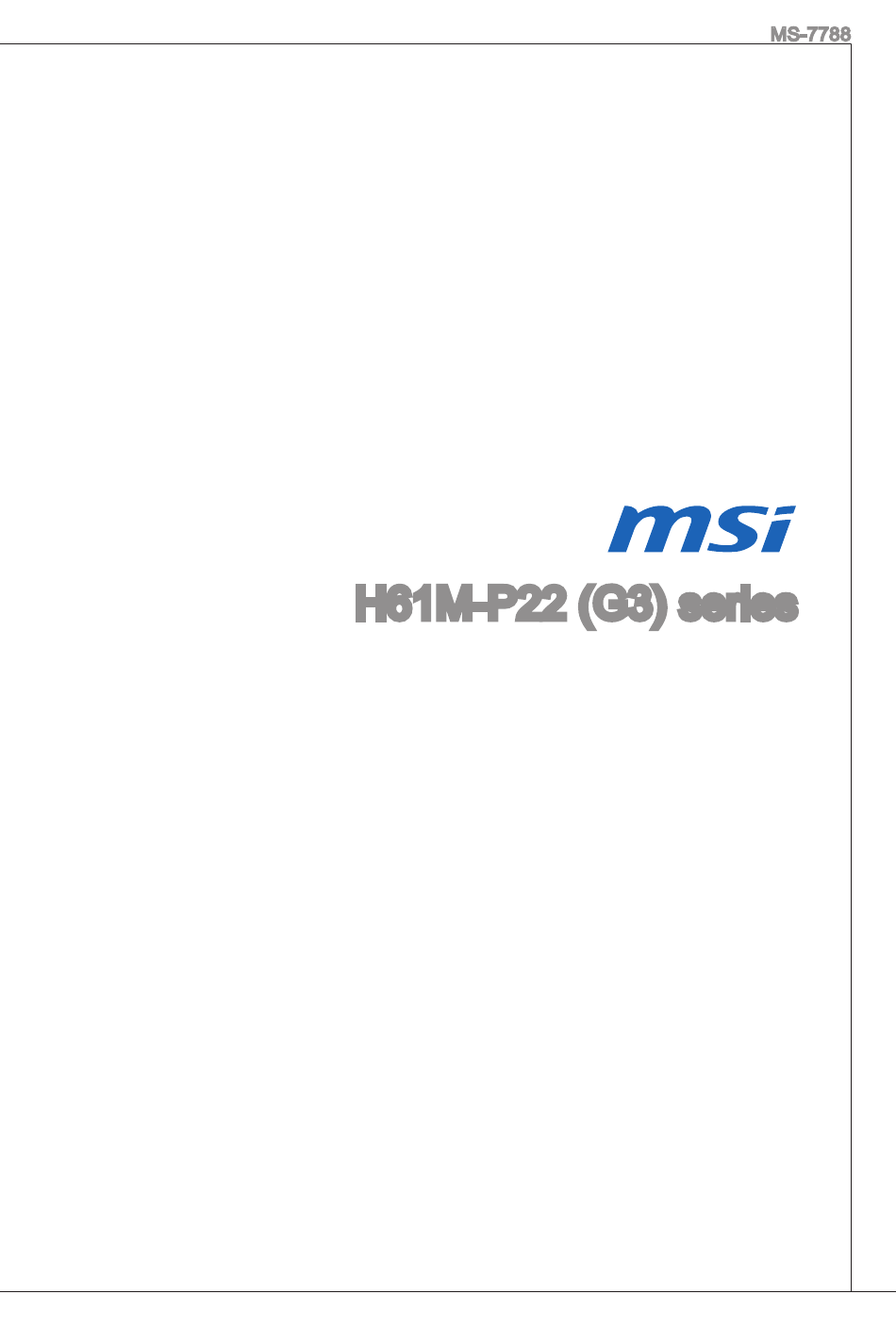

- Seite 1 MS-7788 H6M-P22 (G3) series MS-7788 (v2.x) Mainboard G52-7788X5...
-
Seite 6: Weee Statement
MSi will comply with the product take back requirements at the end of life of MSi-branded products that are sold into the eu. you can return these products to local collection points. -
Seite 71: Deutsch
MS-7788 deutSCH eiNLeituNG danke, dass Sie das H6M-P22 (G3)-Serie (MS-7788 v2.x) Micro-AtX Mainboard gewählt haben. diese Serie basiert auf dem intel H6 Chipsatz und ermöglicht ® so ein optimales und effizientes System. entworfen, um den hochentwickelten intel LGA55 Prozessor zu unterstützen, stellt die Serie die ideale Lösung zum ®... -
Seite 72: Spezifikationen
SPeZiFikAtioNeN Prozessoren ■ unterstützt die intel Core™ i7/ Core™ i5/ Core™ i3/ Pentium / Celeron ® ® ® Processoren der 3. Generation für LGA55 Sockel Chipsatz ■ intel H6 Chipsatz ® Speicher ■ 2x diMMs unterstützen ddr3-066/ 333/ 400*/ 600*/ 800*/ 2000*/ 2200*/ 2400*MHz (oC, 22nm CPu erforderlich) bis zu max. - Seite 73 Micro-AtX (24,4 cm X 9,3 cm) Schraubenlöcher für die Montage ■ Schraubenlöcher für die Montage x6 Weitere CPu informationen finden Sie unter http://www.msi.com/service/cpu-support Weitere informationen zu kompatiblen Speichermodulen fin- den Sie unter http://www.msi.com/service/test-report Wenn Sie für Bestellungen von Zubehör teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php...
-
Seite 74: Hinteres Anschlusspanel
HiNtereS ANSCHLuSSPANeL das hintere Anschlusspanel verfügt über folgende Anschlüsse: PS/2 Maus Line-in uSB 2.0 Anschlüsse Line-out Anschluss dVi-d Anschluss PS/2 tastatur uSB 2.0 Anschlüsse WiCHtiG die 7. und 8. kanäle müssen an der Frontplatte ausgegeben werden, um den 8-kanal-klangeffekte zu erreichen. die dVi-d &... - Seite 75 MS-7788 Folgen Sie den Schritten unten, um die CPu und den kühler ordnungsgemäß zu installieren. Hängen Sie den Verschlusshebel aus und klappen Sie ihn in eine vollständig geöffnete Stellung. die Abdeckplatte sollte nach vollständigem zurückklappen des Verschlusshebels mit nach hinten klappen. Berühren Sie keines Falls die CPu-Pins! Positionieren Sie die CPu so, dass sie auf den Sockel passt.
- Seite 76 Wenn keine CPu installiert ist, schützen Sie immer den CPu-Sockel durch die Plastikabdeckung. Beziehen Sie bitte sich die auf unterlagen im CPu kühlerpaket für mehr details über die CPu kühlerinstallation. Schraubenlöcher für die Montage Verwenden Sie die dem Mainboard beiliegende i/o-Platte und setzen Sie sie mit leichtem druck von innen in die Aussparung des Computergehäuses ein.
- Seite 77 MS-7788 Vorgehensweise beim einbau von Speicher Modulen Öffnen Sie den diMM-Steckplatz, indem Sie die Befestigungsclips zur Seite klappen. Stecken Sie das Speichermodul senkrecht in den diMM-Steckplatz ein. das Speichermodul hat eine kerbe an der unterseite, so dass es nur in einer richtung eingesetzt werden kann.
- Seite 78 JPWr: AtX 24-poliger Stromanschluss Hier können Sie ein AtX 24-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung ein- gesteckt wird und die Pins ausgerichtet sind. drücken Sie dann den Netzteilsteck- er fest in den Steckersockel.
- Seite 79 MS-7788 SAtA~4: Serial AtA Anschluss dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial AtA (SAtA). Pro Anschluss kann ein Serial AtA Gerät angeschlossen werden. Zu Se- rial AtA Geräten gehören Festplatten (Hd), SSd Festplatten (SSd) und optische Laufwerke (Cd-/dVd-/Blu-ray-Laufwerke). WiCHtiG knicken Sie das Serial AtA kabel nicht in einem 90° Winkel. datenverlust könnte die Folge sein.
- Seite 80 JuSB, JuSB2: uSB 2.0 erweiterungsanschlüsse dieser Anschluss eignet sich für die Verbindung der Hochgeschwindigkeits- uSB- Peripheriegeräte, wie z.B. uSB Festplattenlaufwerke, digitalkameras, MP3-Play- er, drucker, Modems und ähnliches. JAud : Audioanschluss des Frontpanels der Audio Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgän- gen eines Frontpanels.
- Seite 81 MS-7788 JCi: Gehäusekontaktanschluss dieser Anschluss wird mit einem kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. um die Warnmeldung zu löschen, muss das BioS aufgerufen und die Aufzeichnung gelöscht werden. JLPt: Parallele Schnittstelle (optional) die Parallele Schnittstelle ist eine Standard druckerschnittstelle, die ebenso als enhanced Parallel Port (ePP) und als extended Capabilities Parallel Port (eCP)
- Seite 82 JBAt: Steckbrücke zur CMoS-Löschung der onboard CMoS Speicher (rAM) wird über eine zusätzliche Betterie mit Strom versorgt, um die daten der Systemkonfiguration zu speichern. er ermöglicht es dem Betriebssystem, mit jedem einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen daten).
- Seite 83 MS-7788 PCie (Peripheral Component interconnect express) Steckplatz der PCie-Steckplatz unterstützt eine erweiterungskarte mit der PCie-Schnitt- stelle. PCie x6-Steckplatz PCie x-Steckplatz PCi (Peripheral Component interconnect) Steckplatz der PCi-Steckplatz kann LAN-karten, SCSi-karten, uSB-karten und sonstige Zu- satzkarten aufnehmen, die mit den PCi-Spezifikationen konform sind. WiCHtiG Achten Sie darauf, dass Sie den Strom abschalten und das Netzkabel aus der Steckdose herausziehen, bevor Sie eine erweiterungskarte installieren oder...
-
Seite 84: Bios Setup
BioS SetuP Nach dem einschalten beginnt der Computer den PoSt (Power on Self test – Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint drücken Sie die taste <deL> , um das Setup aufzurufen. Press deL to enter Setup Menu (eNtF drücken, um das einstellungsprogramm zu öffnen) Sollten Sie die taste nicht rechtzeitig gedrückt haben und somit den Start des BioS verpasst haben, starten Sie bitte ihr System neu. - Seite 85 MS-7788 overclocking Hier können Sie einstellungen zu drAM-timing und CPu Funktionen vornehm- M-Flash in diesem Menü können Sie das BioS vom Speicher-Antrieb abtasten/ aufblinken (nur FAt/ FAt32 Format). Security Mit diesem Menü können Sie Supervisor- und Benutzerkennwörter setzen. Boot Verwenden Sie dieses Menü, um die Priorität der Boot-Gerät vorzunehmen. Save &...
- Seite 86 eiSt die erhöhte intel SpeedStep technologie erlaubt ihnen, den Leistungsgrad des Mikroprozessors einzustellen, ob der Computer auf Wechselstrom läuft. dieses Figur erscheint, nachdem Sie das CPu anbringen, das Speedstep technologie stützen. intel turbo Boost das untermenü erscheint, wenn Sie eine CPu anbringen, die die intel turbo Boost technologie unterstützt.
- Seite 87 MS-7788 Legt die Anzahl der taktzyklen fest, die das reihenadressierungssignal (row Address Strobe - rAS) für eine Vorbereitung bekommt. Wird dem rAS bis zur Auffrischung des drAM nicht genug Zeit zum Aufbau seiner Ladung gegeben, kann der refresh unvollständig ausfallen und das drAM daten verlieren. die- ser Menüpunkt ist nur relevant, wenn drAM verwendet wird.
- Seite 88 Adjusted Gt Frequency Zeigt die angepasste iGPu-Frequenz. Nur Anzeige – keine Änderung möglich. drAM Voltage diese option bietet ihnen an, die Spannung des Speichers anzupassen. CPu Features drücken Sie die eingabetaste <enter>, um das untermenü aufzurufen. in den unterpunkten können Sie die CPu-Funktionen anpassen. Hyper-threading der Prozessor verwendet die technologie des Hyper-threadings, um Verhan- dlung-rate zu erhöhen und die Antwortzeiten des Benutzers zu verringern.
- Seite 89 MS-7788 intel C-State C-Zustand ist ein Power-Management-Zustand, das erkennt, wenn das System im Leerlauf ist und den Stromverbrauch entsprechend senkt. Package C State limit Hier können Sie einen C-State-Modus auswählen. Long duration power limit (W) Hier können Sie die tdP Leistungsgrenze für einen langen Zeitraum einstel- len.
- Seite 90 Save & exit discard Changes and exit Verlässt das BioS-Setup, ohne die Änderungen zu speichern. Save Changes and reboot Speichert die Änderungen und zurücksetzt das BioS Setup. Save Changes Mit diesem Menüpunkt speichern die Änderungen. discard Changes Mit diesem Menüpunkt verwerfen die Änderungen. restore defaults Mit dieser option können die optimierten Standardwerte laden, die der BioS- Verkäufer setzen muss.
