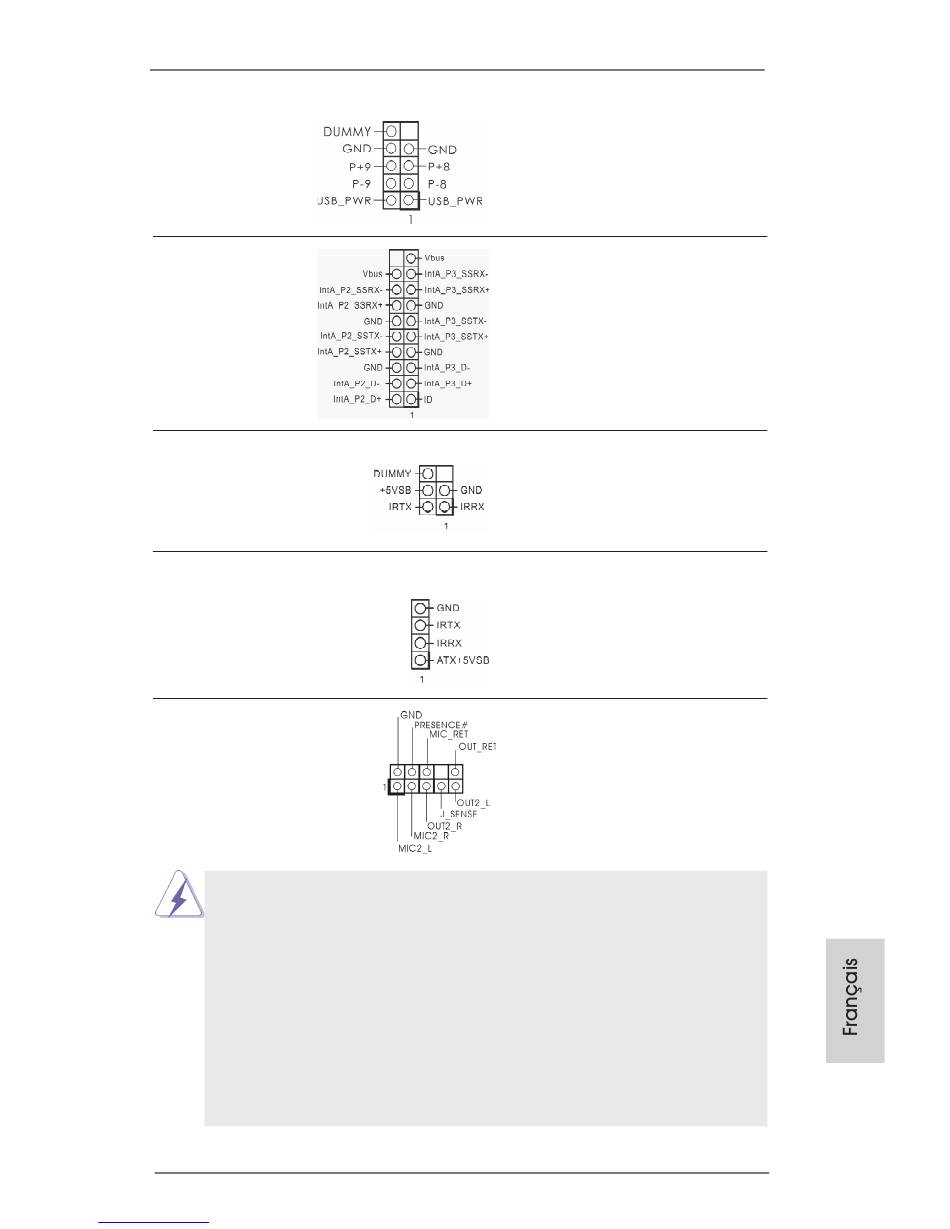

(USB_8_9 br.9)
(voir p.2 No. 15)
En-tête USB 3.0
(USB3_2_3 br.19)
(voir p.2 No. 11)
En-tête du module infrarouge
(IR1 br.5)
(voir p.2 No. 12)
Barrette pour module à infrarouges grand public
(CIR1 br.4)
(voir p.2 No. 14)
Connecteur audio panneau
(HD_AUDIO1 br. 9)
(voir p.2 No. 33)
Downloaded from
www.Manualslib.com
1. L'audio à haute définition (HDA) prend en charge la détection de fiche,
mais le fil de panneau sur le châssis doit prendre en charge le HDA pour
fonctionner correctement. Veuillez suivre les instructions dans notre
manuel et le manuel de châssis afin installer votre système.
2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio
du panneau avant conformément à la procédure ci-dessous :
A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
C. Connectez Ground (GND) à Ground (GND).
D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous
n'avez pas besoin de les connecter pour le panneau audio AC'97.
ASRock X79 Extreme4-M Motherboard
manuals search engine
En plus des deux ports
USB 3.0 par défaut sur le
panneau E/S, il y a une barrette
USB 3.0 sur la carte mère.
Cette barrette USB 3.0 peut
prendre en charge deux ports
USB 3.0.
Cet en-tête supporte un module
infrarouge optionnel de
transfert et de réception sans
fil.
Cette barrette peut être utilisée
pour connecter des modules
à infrarouges grand public,
comme chaînes hi-fi,
décodeurs, etc.
C'est une interface pour
un câble avant audio en façade
qui permet le branchement et
le contrôle commodes de
périphériques audio.
69
