INFOSEC UPS SYSTEM E2 LCD Serie Bedienungsanleitung Seite 18

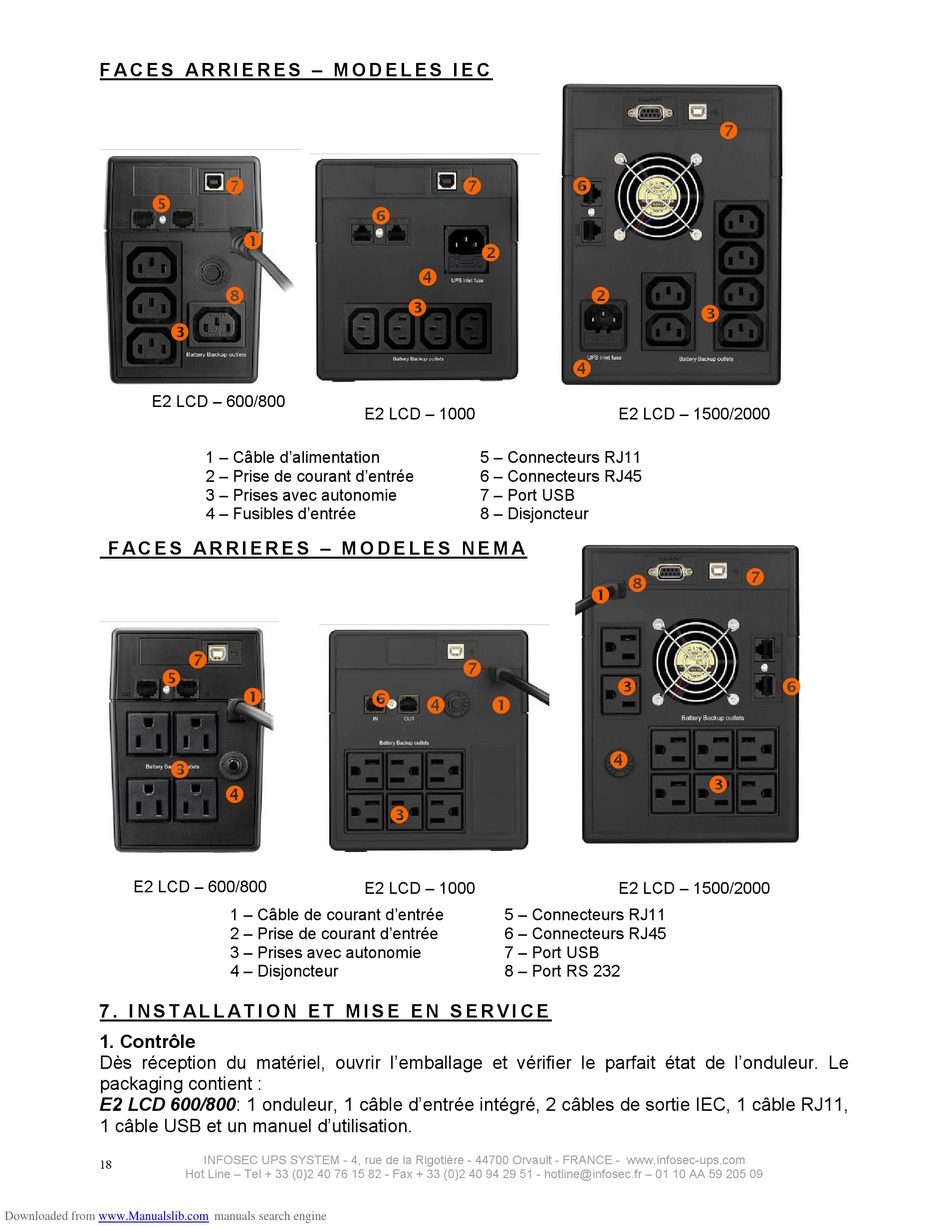

F A C E S A R R I E R E S – M O D E L E S I E C


E2 LCD – 600/800
F A C E S A R R I E R E S – M O D E L E S N E M A


E2 LCD – 600/800
7 . I N S T A L L A T I O N E T M I S E E N S E R V I C E
1. Contrôle
Dès réception du matériel, ouvrir l'emballage et vérifier le parfait état de l'onduleur. Le
packaging contient :
E2 LCD 600/800: 1 onduleur, 1 câble d'entrée intégré, 2 câbles de sortie IEC, 1 câble RJ11,
1 câble USB et un manuel d'utilisation.
18
Downloaded from www.Manualslib.com



E2 LCD – 1000
1 – Câble d'alimentation
2 – Prise de courant d'entrée
3 – Prises avec autonomie
4 – Fusibles d'entrée



E2 LCD – 1000
1 – Câble de courant d'entrée
2 – Prise de courant d'entrée
3 – Prises avec autonomie
4 – Disjoncteur
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 01 10 AA 59 205 09
manuals search engine





5 – Connecteurs RJ11
6 – Connecteurs RJ45
7 – Port USB
8 – Disjoncteur


 

5 – Connecteurs RJ11
6 – Connecteurs RJ45
7 – Port USB
8 – Port RS 232





E2 LCD – 1500/2000






E2 LCD – 1500/2000

