Beschreibung
5
Verwendung
5.1
Die PC-Karte ibaFOB-TDCexp dient zur Ankopplung des Steuer- und Regelsystems
SIMATIC TDC an das Datenerfassungssystem ibaPDA. Hierzu wird die Karte ibaFOB-
TDCexp mit einem freien Port einer Kopplungsbaugruppe CP52IO im Global Data Me-
mory (GDM) verbunden.
Die CP52IO ermöglicht den Zugriff auf die GDM-Speicherbaugruppe CP52M0. Die TDC-
Rahmen koppeln sich mit der Kopplungsbaugruppe CP52A0 über Lichtwellenleiter-
(LWL)-Verbindung an die CP52IO an. An den GDM können max. 44 TDC-Rahmen an-
geschlossen werden. Der ibaPDA-PC mit einer ibaFOB-TDCexp verhält sich in dem
TDC–System wie ein TDC-Rahmen, die ibaFOB-TDCexp verhält sich wie eine CP52A0.
Aufgrund dieser Konfiguration kann das ibaPDA-System mit einer ibaFOB-TDCexp prin-
zipiell mit allen Prozessoren aller max. noch 43 TDC-Rahmen kommunizieren.

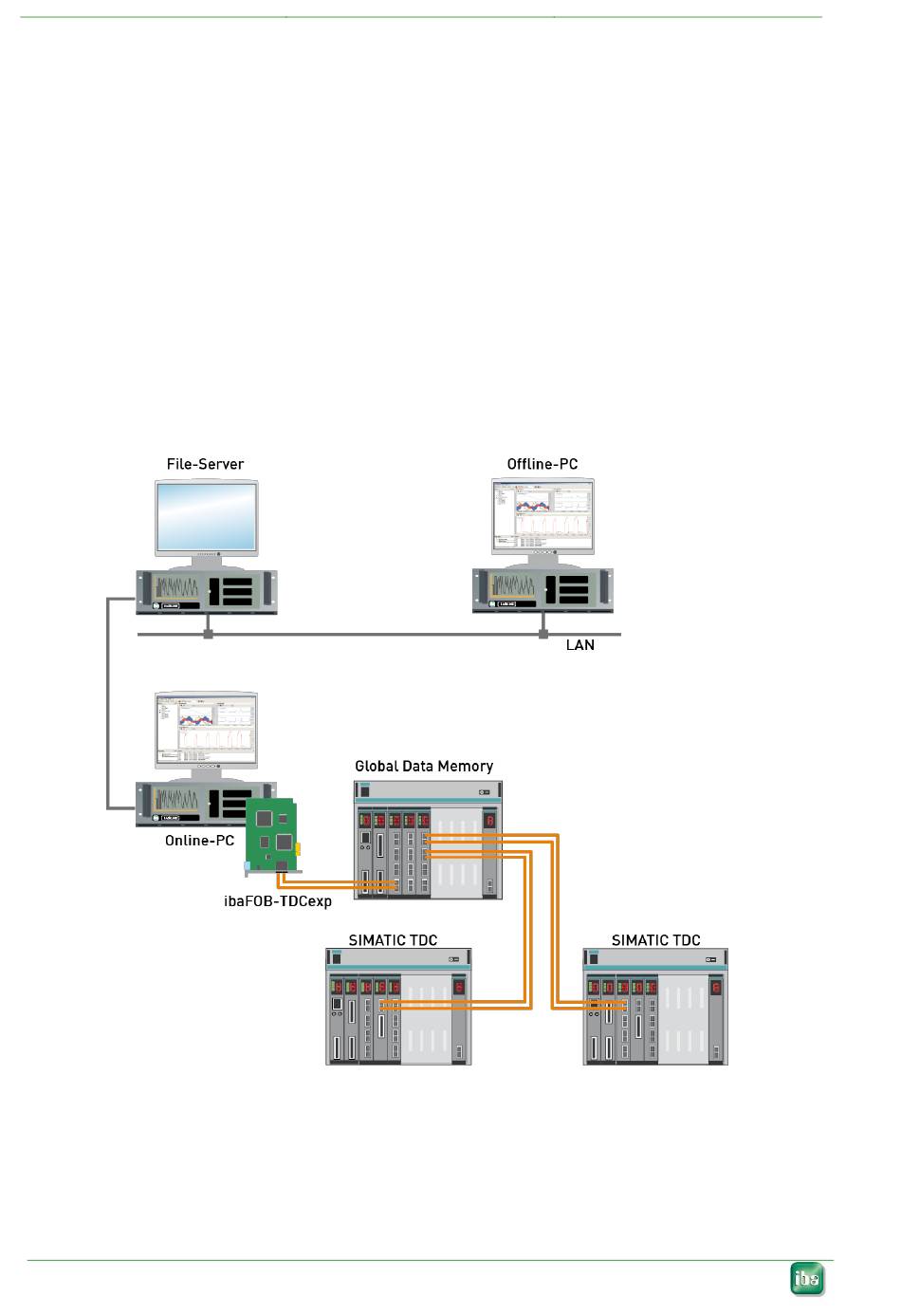

1:
Abbildung
8
Handbuch
Beispiel für Konfiguration mit
Ausgabe 1.2
-System
ibaPDA
ibaFOB-TDCexp
