Inhaltszusammenfassung für IBA FOB-TDCexp

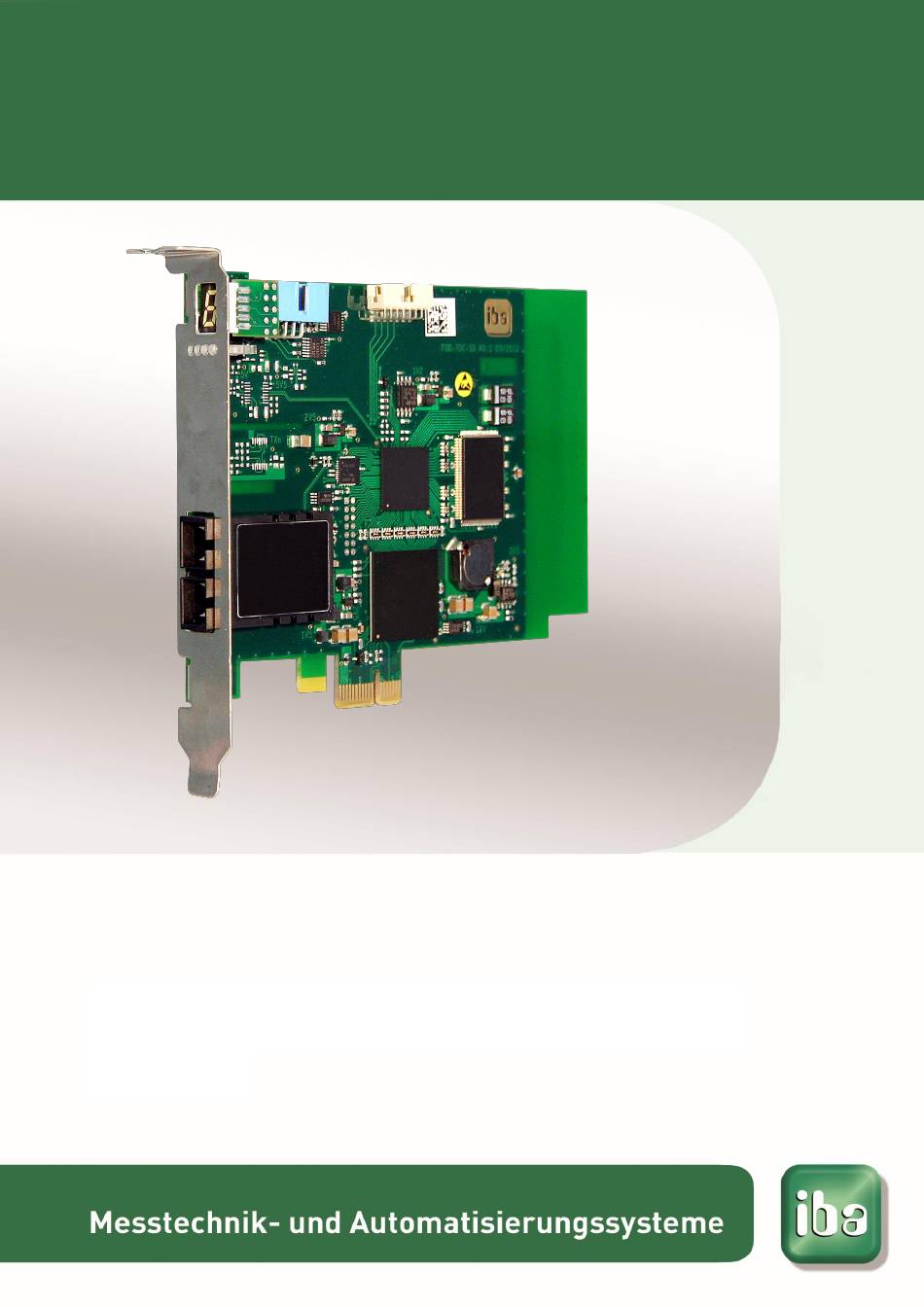

- Seite 1 ibaFOB-TDCexp Schnittstellenkarte für SIMATIC TDC Handbuch Ausgabe 1.2...
-
Seite 2: Hersteller
Übereinstimmung keine Garantie übernommen wer- den kann. Die Angaben in dieser Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website http://www.iba-ag.com zum Download bereit. Schutzvermerk ®... -
Seite 3: Inhaltsverzeichnis
ibaFOB-TDCexp Handbuch Inhaltsverzeichnis Zu diesem Handbuch ..................5 Zielgruppe...................... 5 Schreibweisen ....................5 Verwendete Symbole ..................6 Lieferumfang ....................7 Sicherheitshinweise..................7 Systemvoraussetzungen ................7 Hardware ....................... 7 Software ......................7 Beschreibung ....................8 Verwendung ....................8 Eigenschaften ....................9 Betriebsarten .................... - Seite 4 Register „Timing“ ..................30 8.2.4 Register "Aktive Datenkanäle" ..............31 8.2.5 Register „Kanäle im System“ ............... 32 8.2.6 Register „Speicheransicht“................32 Synchronisieren der iba-Karten ..............33 Wichtige Hinweise ..................33 Vorgehensweise ..................33 Technische Daten ..................34 10.1 Hauptdaten ....................34 10.2 Performance ....................
-
Seite 5: Zu Diesem Handbuch
ibaFOB-TDCexp Handbuch Zu diesem Handbuch Dieses Handbuch beschreibt den Aufbau, die Anwendung und die Bedienung des Gerä- tes ibaFOB-TDCexp. Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. -
Seite 6: Verwendete Symbole
Handbuch ibaFOB-TDCexp Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder der schweren Körperverletzung! Warnung! -
Seite 7: Lieferumfang
Die Lieferung beinhaltet folgende Komponenten: ibaFOB-TDCexp-Karte Synchronisationskabel („Sync-Kabel“) Handbuch Weiteres, nicht im Lieferumfang enthaltenes Zubehör, siehe www.iba-ag.com. Sicherheitshinweise Bei der Montage der Karte ist zu beachten: Vorsicht! Zur Vermeidung von elektrischen Schlägen bei der Installation und Deinstallation der Geräte vor dem Öffnen des Computers diesen ausschalten und den Netzstecker ziehen... -
Seite 8: Beschreibung
Handbuch ibaFOB-TDCexp Beschreibung Verwendung Die PC-Karte ibaFOB-TDCexp dient zur Ankopplung des Steuer- und Regelsystems SIMATIC TDC an das Datenerfassungssystem ibaPDA. Hierzu wird die Karte ibaFOB- TDCexp mit einem freien Port einer Kopplungsbaugruppe CP52IO im Global Data Me- mory (GDM) verbunden. Die CP52IO ermöglicht den Zugriff auf die GDM-Speicherbaugruppe CP52M0. -
Seite 9: Eigenschaften
ibaFOB-TDCexp Handbuch Eigenschaften Die Baugruppe realisiert folgende Funktionen: PCI Express-Karte für 1.0-x1-kompatiblen Steckplatz 100% funktionskompatibel mit der Vorgängerkarte ibaFOB-TDC Nachladen der Firmware ohne Ausbau der Baugruppe Eine bidirektionale LWL-Verbindung mit 640 Mbit/s (SC-Technik) Absolut rauschfreie Auskopplung von Prozessvariablen ... -
Seite 10: Vorderansicht
Für die Nutzung des SD-/TDC-Requestverfahrens ist die Zusatzlizenz „ibaPDA-Re- quest-TDC“ erforderlich. Diese muss auf dem ibaPDA-Dongle freigeschaltet sein. Die erforderlichen Service-Funktionsbausteine für die Request-Funktionalität sind in der iba-Bausteinbibliothek FBAPDA enthalten. Diese befindet sich auf der iba- Liefer-DVD. Andere Dokumentation Die Projektierung des Request-Verfahren ist beschrieben im Handbuch "ibaPDA-Request-SD-TDC". -
Seite 11: Steckanschlüsse
ibaFOB-TDCexp Handbuch Steckanschlüsse 1 Synchronisation (Sync-IRQ-Stecker) Abbildung 3: Steckanschlüsse Anzeigeelemente 5.6.1 Betriebszustandsanzeige (LEDs) Die LEDs zeigen den Zustand der Karte und der LWL-Kanäle an. Beim Einschalten leuchten alle LEDs zur Funktionskontrolle kurz auf. Status Beschreibung (grün) Karte ist ohne Spannung oder defekt Blinkt Karte läuft (gelb) -
Seite 12: 7-Segment-Anzeige
Handbuch ibaFOB-TDCexp 5.6.2 7-Segment-Anzeige Die 7-Segment-Anzeige zeigt folgende Informationen an: Waagerechtes Segment: Nach dem Einschalten bis zur Initialisierung durch ibaPDA Baugruppennummer (0..3): Nachdem die Baugruppe initialisiert wurde Dezimalpunkt-Anzeige ON: Konfiguriert als interner Interrupt-Master Dezimalpunkt-Anzeige OFF: Konfiguriert als Interrupt-Slave ... -
Seite 13: Ein- Und Ausbauen
5. Stecken Sie die Karte vorsichtig in einen freien PCIe-Steckplatz des PCs und fixieren Sie diese mit der Fixierschraube am Gehäuse. 6. Bei Einsatz von mehr als einer iba-Karte verbinden Sie diese miteinander mit einem Flachbandkabel, siehe Kap. 9 "Synchronisieren der iba-Karten". -
Seite 14: Konfigurieren Und Projektierung
Handbuch ibaFOB-TDCexp Konfigurieren und Projektierung Projektierung auf SIMATIC TDC 7.1.1 SD-TDC-lite Sendekanäle Bei der Projektierung der Sendekanäle ist Folgendes zu beachten: Die Kanalnamen sind festgelegt und sollen nicht anderweitig verwendet werden. Die Namen der max. 16 Sendekanäle (aus Sicht der Steuerung) sind wie folgt: ... - Seite 15 ibaFOB-TDCexp Handbuch Projektierung Sendekanal mit CTV Abbildung Ausgabe 1.2...
- Seite 16 Handbuch ibaFOB-TDCexp Projektierung Sendekanal mit CTV_P Abbildung Beschreibung der Konnektoren des CTV_P: Konnektor Wert Beschreibung Verbunden zum GDM: Name der CP52A0-Baugruppe M0PDADAT Kanalname des Sendekanals Kanalmode REFRESH Sendet im Zyklus der Zeitscheibe Telegrammlänge in Bytes Pointer auf den Telegrammpuffer, dieser muss mit dem PTR-Konnektor der DWR_xx- Bausteine verbunden werden.
-
Seite 17: Sd-Tdc-Lite Empfangskanäle
Handbuch 7.1.2 SD-TDC-lite Empfangskanäle Hinweis Empfangskanäle sind zwar in der Firmware vorgesehen, werden aber durch iba-Soft- ware noch nicht unterstützt. 7.1.3 Technostring Ein Technostring (TS) ist ein langsamer Prozessdatenkanal, mit dem zusätzliche, die Messung begleitende, nichtzyklische alphanumerische Daten an ibaPDA übertragen werden können. -
Seite 18: Zeitsynchronisierung
Abtastzeit (<5 ms). Dieser Baustein liefert ein binäres DCF77-Signal mit Polarität 0=aktiv. Legen Sie dieses auf ein Bit eines TDC-Lite-Telegrammes. Der Baustein ist in der Bausteinbibliothek FBAPDA der iba AG enthalten (Wenden Sie sich bitte an den Support der iba AG). -
Seite 19: Konfigurieren In Ibapda
Karten den Modus "Interrupt-Master intern" hat und damit den Inter- rupt für die anderen Karten generiert. Der Interrupt wird über die Synchronisationsleitung (mitgeliefertes Flachbandkabel) an die anderen iba-Karten (Interrupt-Slaves) weiterge- leitet. Löschen Sie das Häkchen bei „verwendet“, wenn die Karte nicht von ibaPDA, sondern von einem anderen Programm (z. -
Seite 20: Konfiguration Der Verbindung
Namen zu ändern. Rufen Sie dazu den Windows- Registrierungseditor "regedit" auf. Den Schlüssel "TDCE_BgtName" finden Sie unter HKLM\SYSTEM\CurrentControlSet\Service\PdaDrv. BG-Name der FOB-TDCexp-Verbindung: Mit diesem Namen meldet sich die ibaFOB-TDCexp als BG (Baugruppe) in der Rahmenkopplung an. Defaulteinstellung ist ibaPDA-Lizenznummer, begrenzt auf 6 Zeichen. - Seite 21 ibaFOB-TDCexp Handbuch Hinweis Die folgenden Optionen werden nicht angezeigt, wenn die Lizenz "ibaPDA-Request- TDC" (31.001330) vorhanden ist. In diesem Fall gelten die Optionen aus dem TDC- Request-Interface. Optionen: Signale bei Verbindungsabbruch automatisch deaktivieren: Wird diese Funktion aktiviert, dann werden die Messkanäle der nicht antwortenden CPUs temporär deaktiviert.
-
Seite 22: Konfiguration Der Datenmodule
Handbuch ibaFOB-TDCexp 7.2.3 Konfiguration der Datenmodule Hinzufügen eines Moduls Fügen Sie ein Modul durch Klicken unter der Schnittstelle und Auswahl des gewünschten Modultyps hinzu. Abbildung 10: TDC-lite Modul hinzufügen Hinweis Bei einer bestehenden Verbindung wird durch "Autom. Erkennung" (im Kontextmenü auf Link 0) für jeden Sendekanal, der im GDM gefundenen wird, automatisch ein TDC-Lite- Modul mit dem richtigen Kanalnamen angelegt. - Seite 23 ibaFOB-TDCexp Handbuch Aktiviert Deaktivierte Module werden von der Signalerfassung ausgeschlossen. Name Hier ist der Klartextname als Modulbezeichnung einzutragen. Modul Nr. Interne Referenznummer des Moduls. Zeitbasis Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst. Es ist sinnvoll, diese auf die projektierte Zeitscheibe des Sendebausteins in SIMATIC TDC abzu- stimmen (Vielfaches der allgemeinen ibaPDA-Erfassungszeitbasis).
-
Seite 24: Konfiguration Technostring
Handbuch ibaFOB-TDCexp Gain / Offset Diese Werte dienen der Skalierung eines gelesenen Rohwertes in eine physikali- sche Größe. Aktiv Hier können einzelne Werte aus der Erfassung ausgenommen werden. Istwert Anzeige des aktuellen Messwertes als Rohwert oder als skalierter Wert. Andere Dokumentation Eine detaillierte Beschreibung der Spalten finden Sie im ibaPDA-Handbuch. -
Seite 25: Zeitsynchronisierung
ibaFOB-TDCexp Handbuch 7.2.5 Zeitsynchronisierung Wenn Sie eine Zeitsynchronisierung mit einer SIMATIC TDC-CPU wünschen, sind fol- gende Aktionen notwendig: Synchronisierung mit DCF77-Signal: Projektieren Sie das DCF77-Zeitsignal in der Steuerung und legen Sie das Bit in den Binärbereich eines SD-TDC-lite-Kanals, siehe Kap.7.1.4 "Zeitsynchronisierung". - Seite 26 Handbuch ibaFOB-TDCexp Wählen Sie im ibaPDA I/O-Manager die Zeitsynchronisierung mit IEC 1131. Wählen Sie als IEC1131-Quelle die Signale "99:4 IEC time seconds" und "99:5 IEC time microseconds". Abbildung 16: Zeitsynchronisierung mit IEC 1131-Zeitstempel Ausgabe 1.2...
-
Seite 27: Diagnose
ibaFOB-TDCexp Handbuch Diagnose Die wichtigsten Diagnosewerkzeuge sind im I/O-Manager von ibaPDA integriert. Allgemeine Kartendiagnose Wenn Sie die Schnittstelle markieren, dann wird im rechten Teil des Dialogfensters eine Darstellung der Karte mit den wesentlichen Informationen angezeigt. 8.1.1 Register "Konfiguration" Darstellung siehe Kapitel 7.2.1 "Konfiguration der Karte" Neben den Schnittstellen-Einstellungen enthält dieses Register die ... -
Seite 28: Register "Speicheransicht
Mit Klick auf den Button <Firmware schreiben> öffnet sich eine Dialogbox, in der Sie die entsprechende Datei auswählen und in die Karte schreiben können. Wichtiger Hinweis Eine Aktualisierung der Firmware sollte erst nach Rücksprache mit der Abteilung Ser- vice und Support der iba AG durchgeführt werden. 8.1.3 Register "Speicheransicht" Abbildung 18:... -
Seite 29: Verbindungsdiagnose
ibaFOB-TDCexp Handbuch Verbindungsdiagnose Weitere Dokumentation Eine detaillierte Beschreibung der folgenden Diagnoseinformationen für die Karte ist im Handbuch ibaPDA-Request-SD-TDC beschrieben. Register „Konfiguration“ 8.2.1 Im Register „Konfiguration“ können Sie die Daten eingeben, die für die Verbindung von ibaPDA zum SIMATIC TDC-System notwendig sind. Abbildung 19: Konfigurationsdaten Ist die Verbindung zum GDM aufgebaut, so werden mit Klick auf den Button <Systemin-... -
Seite 30: Register „Timing
Handbuch ibaFOB-TDCexp Verbindungsdiagnose enthält Verbindungsstatus (OK / Abgebrochen), Fehlerzähler, letzte und maximale Zu- griffszeit. Mit Klick auf den Button <Zähler zurücksetzen> werden Fehlerzähler und max. Zugriffszeit zurückgesetzt. Systemdiagnose enthält die Systemdaten BGT-Name, BG-Name und Softwareversion aus dem GDM, sowie die Speicherbelegung des GDM und die Anzahl der Kanäle, die im GDM definiert sind. -
Seite 31: Register "Aktive Datenkanäle
ibaFOB-TDCexp Handbuch Timing Diese Einstellungen betreffen die Zyklen der Zeitklassen, die nur in der Betriebsart SD- TDC-Request von Bedeutung sind. Bei den SD-TDC-lite sind alle Kanäle der Zeitklasse T1, entspricht der ibaPDA-Erfassungszeitbasis, zugeordnet. Folgende Anzeigen sind relevant: Aktuelle Übertragungsdauer: Dauer des Datentransfers eines Samples. -
Seite 32: Register „Kanäle Im System
Handbuch ibaFOB-TDCexp Register „Kanäle im System“ 8.2.5 Im Register „Kanäle im System“ sind die Informationen über den GDM und der darin eingerichteten Kommunikationskanäle angegeben. Im Suchstring können Sie '?' als Wildcard eingeben. Abbildung 23: Kanäle Durch Drag & Drop der Tabellenüberschriften in den freien Bereich kann die Tabelle hierarchisch strukturiert werden: Abbildung 24: Kanäle hierarchisch geordnet... -
Seite 33: Synchronisieren Der Iba-Karten
Handbuch Synchronisieren der iba-Karten Wichtige Hinweise Wichtige Hinweise Eine schlechte oder fehlende Synchronisation kann zu unbeständigen oder wider- sprüchlichen Datenblöcken führen. Dies kann Auswirkungen auf die Signalkorrelation haben! Jede Karte wird mit einem Synchronisationskabel (Flachbandkabel) für 6 Karten aus- geliefert. -
Seite 34: Technische Daten
Handbuch ibaFOB-TDCexp Technische Daten Hauptdaten 10.1 Bestellnummer 11.112601 Kartenformat PCI Express-Karte ° ° Arbeitstemperaturbereich C bis 50 ° ° Lagertemperaturbereich C bis 70 ° ° Transporttemperaturbereich C bis 70 Kühlung Passiv Spannungsversorgung Über PCIe 1.0-x1-kompatiblen Steckplatz Stromaufnahme Max. 1000 mA LWL-Kabel 62,5/125 µm LWL-Kupplung... -
Seite 35: Performance
ibaFOB-TDCexp Handbuch Performance 10.2 Auszug aus einem Testprotokoll ibaFOB-TDCexp ist verbunden mit dem GDM. Alle Kanäle sind auf CU551 in Zeitscheibe T1 = 1ms projektiert. Lesezyklus Anzahl Anzahl Akt. Dauer Max. Dauer Dauer Max. Dauer = 1 ms Kanäle DWORD [µs] [µs] pro DW... -
Seite 36: Anhang
Handbuch ibaFOB-TDCexp Anhang Konfiguration der Zeitklassen 11.1 Die Zyklen der Zeitklassen können, unter Berücksichtigung der konfigurierten Kanäle, der abgefragten Signale und der Zeitklassen der angeschlossenen CPUs, von ibaPDA automatisch berechnet werden. Die Zeitklassen können aber auch manuell konfiguriert werden, wobei jede Zeitklasse ein Vielfaches der Zeitbasis (T1) sein muss. Beispiel Die Abbildung zeigt, wie die Kanäle gelesen werden. -
Seite 37: Support Und Kontakt
Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an. Kontakt Zentrale iba AG Königswarterstraße 44 90762 Fürth Deutschland Tel.: +49 911 97282-0...
