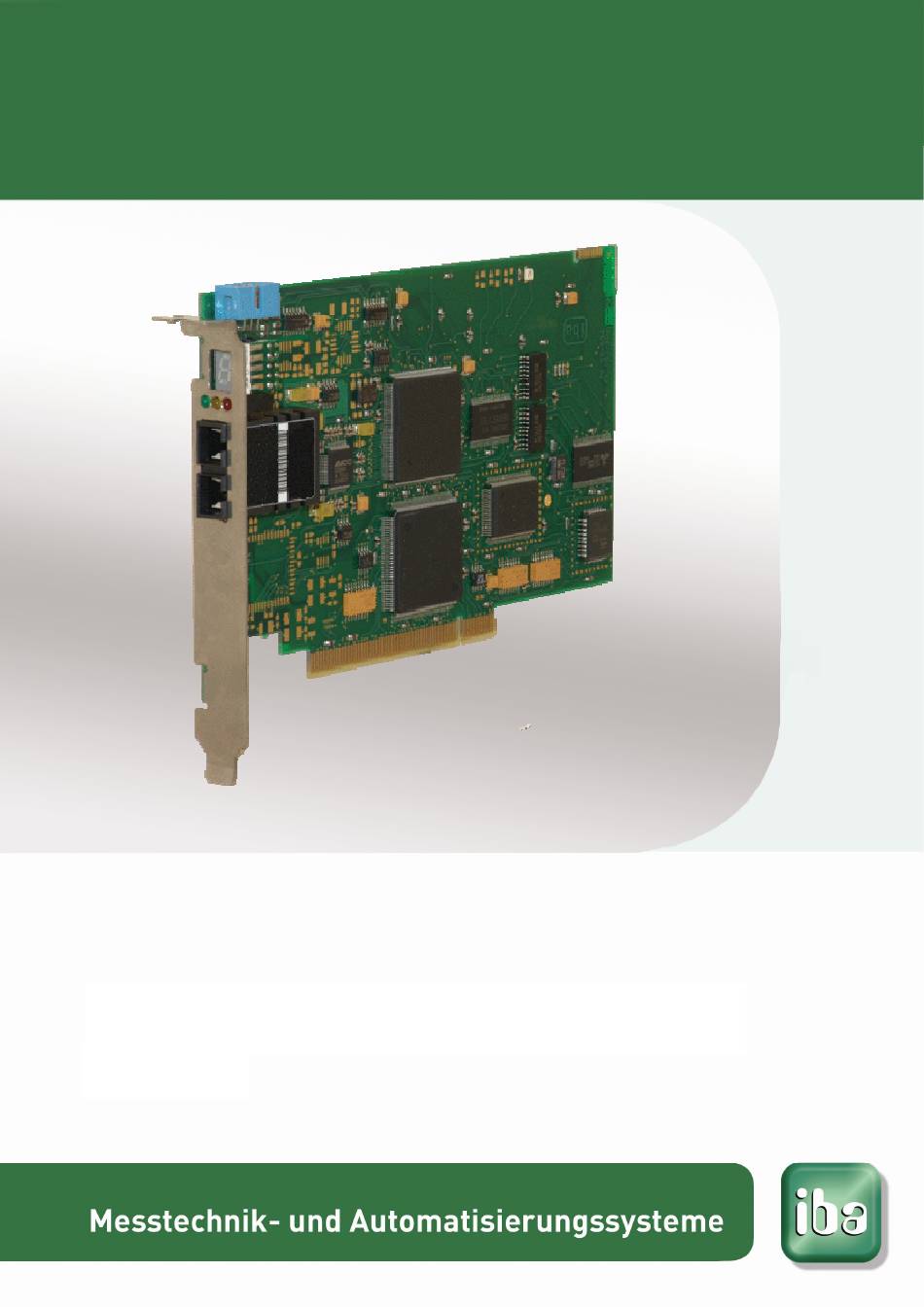

- Seite 1 Schnittstellenkarte für SIMATIC TDC Handbuch Ausgabe 1.3...
-
Seite 2: Hersteller
Übereinstimmung keine Garantie übernommen wer- den kann. Die Angaben in dieser Druckschrift werden jedoch regelmäßig aktualisiert. Notwendige Korrekturen sind in den nachfolgenden Auflagen enthalten oder können über das Internet heruntergeladen werden. Die aktuelle Version liegt auf unserer Website http://www.iba-ag.com zum Download bereit. Schutzvermerk ®... -
Seite 3: Inhaltsverzeichnis
Handbuch Inhaltsverzeichnis Zu diesem Handbuch..................5 Zielgruppe ......................5 Schreibweisen....................5 Verwendete Symbole ..................6 Lieferumfang .....................7 Sicherheitshinweise..................7 Systemvoraussetzungen..................7 Hardware ......................7 Software ......................7 Produkteigenschaften ..................8 Verwendung ...................... 8 Funktionen ......................8 Betriebsarten..................... 8 Anmerkungen zu SIMATIC TDC ............... 9 Anmerkungen zum Messverfahren .............. - Seite 4 Handbuch 8.1.9 Register „Speicheransicht“ ................20 Synchronisieren von mehr als einer Karte ...........21 Wichtige Hinweise................... 21 Vorgehensweise....................21 Technische Daten....................22 10.1 Hauptdaten...................... 22 10.2 Belastung der ibaFOB-TDC-Karte - Datendurchsatz ........23 Support und Kontakt..................25 Ausgabe 1.3...
-
Seite 5: Zu Diesem Handbuch
Handbuch Zu diesem Handbuch Dieses Handbuch beschreibt den Aufbau, die Anwendung und die Bedienung des Ge- rätes ibaFOB-TDC. Zielgruppe Im Besonderen wendet sich dieses Handbuch an ausgebildete Fachkräfte, die mit dem Umgang mit elektrischen und elektronischen Baugruppen sowie der Kommunikations- und Messtechnik vertraut sind. -
Seite 6: Verwendete Symbole
Handbuch ibaFOB-TDC Verwendete Symbole Wenn in diesem Handbuch Sicherheitshinweise oder andere Hinweise verwendet wer- den, dann bedeuten diese: Gefahr! Stromschlag! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder schwerer Körperverletzung durch einen Stromschlag! Gefahr! Wenn Sie diesen Sicherheitshinweis nicht beachten, dann droht die unmittelbare Gefahr des Todes oder der schweren Körperverletzung! -
Seite 7: Lieferumfang
Synchronisationskabel („Sync-Kabel“) Handbuch Weiteres, nicht im Lieferumfang enthaltenes Zubehör, siehe www.iba-ag.com. Sicherheitshinweise Bei der Montage der Karte ist zu beachten: Vorsicht! Zur Vermeidung von elektrischen Schlägen bei der Installation und Deinstallation der Geräte vor dem Öffnen des Computers diesen ausschalten und den Netzstecker ziehen oder die Versorgungsspannung abschalten. -
Seite 8: Produkteigenschaften
Die PC-Karte ibaFOB-TDC dient zur Ankopplung des Steuer- und Regelsystems SIMATIC TDC an das Datenerfassungssystem ibaPDA bzw. an den Signalmanager ibaLogic. Hierzu wird die Karte ibaFOB-TDC mit einem freien Port einer Kopplungs- baugruppe CP52IO im Global Data Manager (GDM) verbunden. -
Seite 9: Anmerkungen Zu Simatic Tdc
Die CP52IO ermöglicht den Zugriff auf die GDM-Speicherbaugruppe CP52M0. Die TDC-Rahmen koppeln sich mit der Zugriffsbaugruppe CP52A0 über LWL-Verbindung an die CP52IO an. Der ibaPDA-PC mit einer ibaFOB-TDC verhält sich in dem TDC– System wie ein TDC-Rahmen, die ibaFOB-TDC verhält sich wie eine CP52A0. -
Seite 10: Anmerkungen Zum Messverfahren
Die Information über die projektierten Variablen (Adressbuch) wird – im Gegensatz zu SIMADYN D – nicht als ASCII-File von der Projektierungssoftware zur Verfügung ge- stellt, sondern wird von ibaPDA direkt über die ibaFOB-TDC-Verbindung aus den TDC- Prozessoren gelesen. Hinweis Für die Nutzung von Request-TDC ist die Zusatzlizenz „ibaPDA-Request-TDC“... -
Seite 11: Vorderansicht
Handbuch Vorderansicht 1 7-Segmentanzeige 2 Betriebszustandsanzeige 3 LWL-Anschluss (SC-Technik) 4 LWL-Anschluss (SC-Technik) Abbildung 2: Vorderansicht Steckanschlüsse 1 Synchronisation (Sync-IRQ-Stecker) Abbildung 3: Steckanschlüsse Ausgabe 1.3... -
Seite 12: Anzeigeelemente
Dezimalpunkt-Anzeige OFF: Konfiguriert als Interrupt-Slave Dezimalpunkt-Anzeige blinkt: Konfiguriert als externer Interrupt-Master Hinweis Die Konfiguration als externer Interrupt-Master ist für die ibaFOB-TDC nicht zulässig. LWL-Anschlüsse Die ibaFOB-TDC verfügt über eine SC-Buchse (duplex) mit optischem Sender und Empfänger. Ausgabe 1.3... -
Seite 13: Ein- Und Ausbauen
Stecken Sie die Karte vorsichtig in einen freien PCI-Steckplatz des PCs und fixie- ren Sie diese mit der Fixierschraube am Gehäuse. Bei Einsatz von mehr als einer ibaFOB- oder L2B-Karte, alle iba-Karten mit dem Sync-Kabel (Flachbandkabel) verbinden. Schließen Sie den Computer wieder. -
Seite 14: Konfigurieren In Ibapda-V6
Dialogfensters eine Darstellung der Karte mit den wesentlichen Informationen ange- zeigt. Legen Sie fest, ob die Karte für die anderen installierten iba-PCI-Karten den Interrupt generiert, also als Interrupt-Master arbeitet oder den Interrupt empfängt, d. h. als Slave arbeitet. Festgelegt wird der Interrupt, der über die Synchronisationsleitung (Flach- bandkabel) zwischen den iba-PCI-Karten ausgetauscht wird. -
Seite 15: Diagnosemöglichkeiten In Ibapda-V6
Handbuch Diagnosemöglichkeiten in ibaPDA-V6 Die wichtigsten Diagnosewerkzeuge sind im I/O-Manager von ibaPDA-V6 bereits integ- riert. Allgemeine Kartendiagnose Die im Kapitel 7 gezeigte Darstellung der Karte enthält bereits einige wichtige Informa- tionen. Die grafische Darstellung der Karte ist dynamisiert, d. h. die 7-Segment-Anzeige mit der Kartennummer und die Leuchtdioden für den Verbindungsstatus geben den glei-... -
Seite 16: Register „Prozessor-Info
Handbuch ibaFOB-TDC 8.1.2 Register „Prozessor-Info“ Die Prozessor-Informationen sind vorwiegend nur für Servicefälle oder bei der Fehler- diagnose wichtig. Abbildung 6: Prozessor-Informationen 8.1.3 Register „Anmeldung“ Im Register „Anmeldung“ sind die Informationen über die Anmeldung zum Telegramm- verkehr der max. 50 PDA-Kanäle enthalten. -
Seite 17: Register „Anforderung/Quittierung
Handbuch 8.1.4 Register „Anforderung/Quittierung“ Im Register „Anforderung/Quittierung“ sind die Informationen über die Anforderungs- und Quittierungsvorgänge beim Telegrammverkehr der max. 50 PDA-Kanäle enthalten. Abbildung 8: Anforderung/Quittung 8.1.5 Register „Daten“ Im Register „Daten“ werden die Informationen über den Datenverkehr der max. -
Seite 18: Register „Konfiguration
Handbuch ibaFOB-TDC 8.1.6 Register „Konfiguration“ Im Register „Konfiguration“ werden die Informationen über den GDM-Anmeldebereich, in dem sich alle angeschlossenen BGTs registrieren, angegeben. Abbildung 10: Konfiguration 8.1.7 Register „Kanäle“ Im Register „Kanäle“ sind die Informationen über den GDM und der darin eingerichte- ten Kommunikationskanäle angegeben. -
Seite 19: Register „Timing
Handbuch 8.1.8 Register „Timing“ Im Register „Timing“ werden Informationen über die Auslastung der Karte ibaFOB-TDC und eine Zugriffsstatistik angegeben. In der Firmware der ibaFOB-TDC erfolgt eine statistische Auswertung aller TDC- Zugriffe. Diese ist in erster Linie als Hilfe für die Software-Entwicklung und Optimierung gedacht. -
Seite 20: Register „Speicheransicht
Handbuch ibaFOB-TDC 8.1.9 Register „Speicheransicht“ Im Register „Speicheransicht wird der 256 kByte DPR-Speicher auf der ibaFOB-TDC angezeigt. Abbildung 13: Speicheransicht Ausgabe 1.3... -
Seite 21: Synchronisieren Von Mehr Als Einer Karte
Handbuch Synchronisieren von mehr als einer Karte Wichtige Hinweise Wichtige Hinweise Eine schlechte oder fehlende Synchronisation kann zu unbeständigen oder wider- sprüchlichen Datenblöcken führen. Dies kann Auswirkungen auf die Signalkorrelation haben! Jede Karte wird mit einem Synchronisationskabel (Flachbandkabel) für 6 Karten aus- geliefert. -
Seite 22: Technische Daten
Handbuch ibaFOB-TDC Technische Daten 10.1 Hauptdaten Bestellnummer 11.112600 Kartenformat Kurze PCI Karte ° ° Arbeitstemperaturbereich C bis 50 ° ° Lagertemperaturbereich C bis 70 ° ° Transporttemperaturbereich C bis 70 Kühlung Passiv Spannungsversorgung Über PCI Bus Stromaufnahme Max. 1000 mA LWL-Kabel 62,5/125 µm... -
Seite 23: Belastung Der Ibafob-Tdc-Karte - Datendurchsatz
Handbuch 10.2 Belastung der ibaFOB-TDC-Karte - Datendurchsatz Hinweis Gültig ab Firmware B5. Auszug aus einem Testprotokoll ibaPDA Anzahl Kanäle Erfasste Effizienz (%) Erfasste Effizienz (%) Basismesstakt (je 32 analoge + 32 digitale Signale) ohne Technostring mit Technostring (ms) Legende: Grün... - Seite 24 Handbuch ibaFOB-TDC Abbildung 15: Zusammenhang von Anzahl der Kanäle und der Samplezeit (TS: Technostring) Lesehilfe (Beispiel): Bei einem Basismesstakt von 8 ms können mit Technostring bis zu 30 Kanäle, ohne Technostring bis zu 31 Kanäle mit ausreichender Effizienz genutzt werden.
-
Seite 25: Support Und Kontakt
Support und Kontakt Support Telefon: +49 911 97282-14 Telefax: +49 911 97282-33 E-Mail: support@iba-ag.com Hinweis Wenn Sie Support benötigen, dann geben Sie die Seriennummer (iba-S/N) des Pro- duktes an. Kontakt Zentrale iba AG Königswarterstraße 44 90762 Fürth Deutschland Tel.: +49 911 97282-0...
