ZS 80
//
Montage- und Anschlussanleitung / Seilzug-Notschalter
Mounting and wiring instructions / Emergency pull-wire switch
Instructions de montage et de câblage / Arrêt d'urgence à commande par câble
Istruzioni di montaggio e collegamento / Interruttore di emergenza a fune
Instruções de montagem e instalação / Chave de emergência acionada por cabo
Инструкция по монтажу и подключению / Аварийный тросовый выключатель
Français
Utilisation des instructions de montage et de câblage
Groupe cible: personnel autorisé et compétent.
Toutes les manipulations décrites dans cette notice d'installation ne
doivent être effectuées que par du personnel formé et autorisé par la
société exploitante.
1. Lire et comprendre les instructions de montage et de câblage.
2. Respecter les règles de sécurité et de prévention des accidents en
vigueur.
3. Installer l'appareil et le mettre en service.
La sélection et l'installation des appareils et leurs intégrations dans
les systèmes de commande exigent une connaissance approfondie
de toutes les lois pertinentes, ainsi que des exigences normatives du
fabricant de la machine.
En cas de doute, la version allemande fait référence.
Volume de livraison
1 appareil, 1 instruction de montage et de câblage, carton.
Utilisation conforme
L'appareil est utilisé pour les machines et installations sur lesquelles
un déclenchement de la fonction d'arrêt d'urgence doit être possible à
n'importe quel point du câble. En tirant sur le câble de traction tendu
ou une rupture du câble entraînent le déclenchement de la fonction
de commutation de l'arrêt d'urgence à commande par câble et donc le
verrouillage des contacts. La réinitialisation ne peut être effectuée que
manuellement en déverrouillant le bouton-poussoir de déverrouillage.
Montage et raccordement
Avant de fixer le câble de traction, veillez à dégainer l'enrobage PVC
dans la zone de serrage! Puisque les cosses-coeurs se déforment lors
de la traction: tirer le câble de traction fortement plusieurs fois après
le montage. Ensuite, le câble devrait être retendu avec le serre-câble
DUPLEX, le boulon à œil ou un tendeur.
Remarques
La position de montage est indifférente. Des transformations et modi-
fications de l'appareil qui altèrent la fonction de sécurité ne sont pas
autorisées. L'appareil, en tant que partie d'une installation ou d'une
machine, a été développé pour exécuter des fonctions sécurisées. Un
système de sécurité se compose généralement de multiples capteurs,
modules de sécurité, dispositifs de signalisation et concepts assurant
un déclenchement sûr. Pour l'intégration de l'appareil dans l'en-
semble du système: respecter scrupuleusement la catégorie de com-
mande définie dans l'évaluation des risques. Pour ce faire, une valida-
tion selon EN ISO 13849-2 ou selon EN 62061 est nécessaire. De plus,
le niveau de perfomance PL selon EN ISO 13849-1 ou niveau d'intégri-
té de sécurité SIL selon EN 62061 peut être inférieur au niveau des
composant de sécurité pris individuellement, dans le cas d'une mise-
en-série, par exemple. Le constructeur d'une machine ou installation
doit assurer le fonctionnement de l'ensemble. Sous réserve de modifi-
cations techniques. Les caractéristiques et recommandations figurant
dans ce document sont données exclusivement à titre d'information et
sans engagement contractuel de la part de steute. En raison de cette
description, aucune garantie, responsabilité, ou droit à un dédomma-
gement allant au-delà des conditions générales de livraison de steute
ne peut être pris en compte.

Entretien

Avec une installation soignée et en respectant les indications décrites
ci-dessus, seul un entretien minimal est nécessaire:
1. Contrôler la fonction de traction du câble.
2. Enlever les salissures.
3. Contrôler les entrées de câble et les raccordements.
Nettoyage
- Pour un nettoyage humide: utiliser de l'eau ou un nettoyant doux,
non abrasif, qui ne raye pas.
- Ne pas utiliser de nettoyants ou solvants agressifs.
Elimination des déchets
- Observer les dispositions nationales, locales et légales pour
l'élimination.
- Trier les déchets pour le recyclage.
Notice de montage et réglage
Pour une fonction de commutation correcte, l'arrêt d'urgence à com-
mande par câbl ZS 80 doit être réglé ou précontraint par le câble de
traction de manière à atteindre une position médiane. En position
médiane, mediane, la position de l'aiguille correspond au schéma 1.
En position médiane ou avec un câble métallique précontraint, les
contacts NF par ex. 11-12 sont fermés et les contacts NO par ex. 23-24
ouverts. Le déverrouillage n'est possible qu'en position médiane,
position précontrainte.

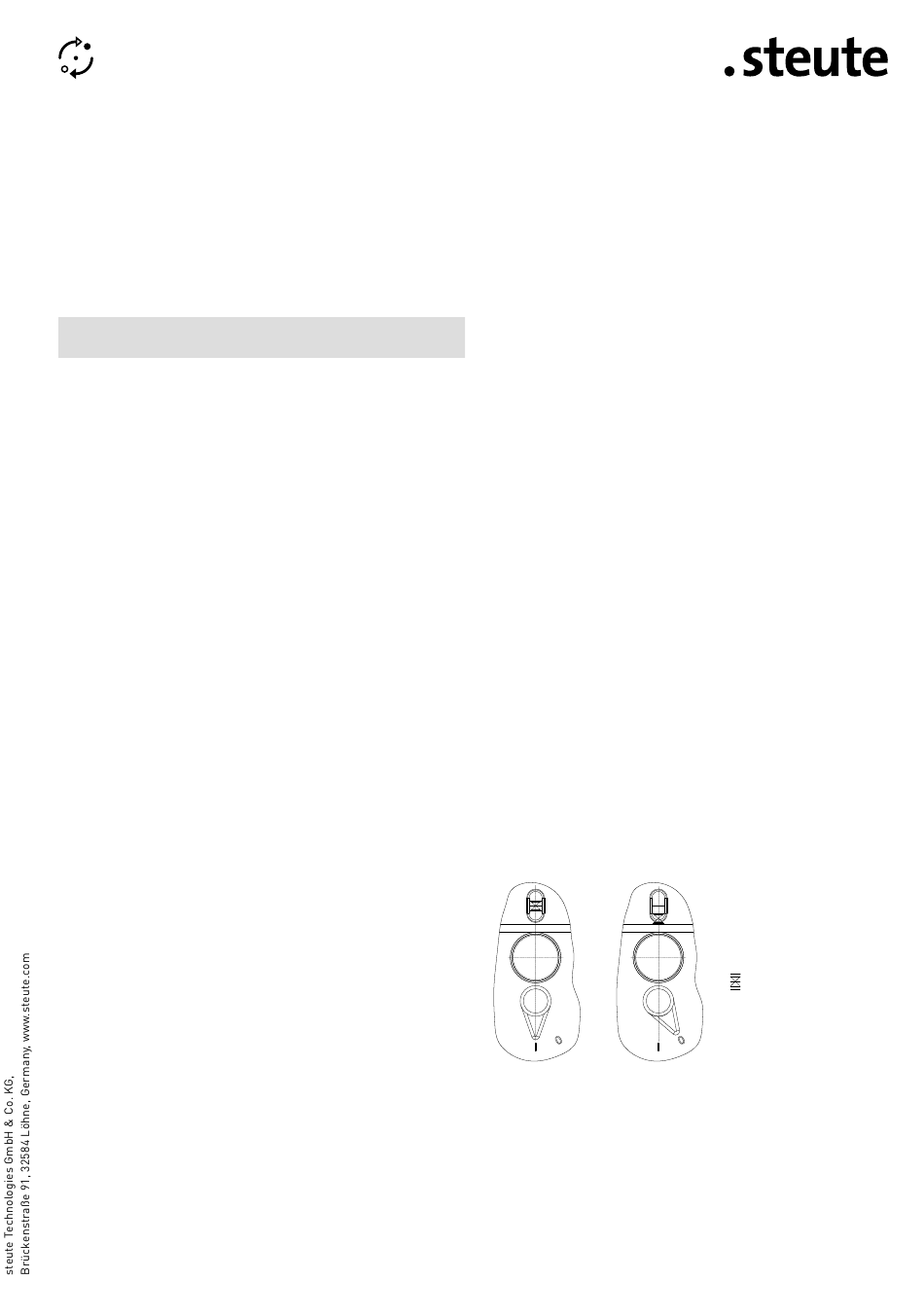

Schéma 1 Schéma 2
Fonction de commutation
En cas de traction ou rupture de câble, les contacts NF par ex. 11-12
s'ouvrent et les contacts NO par ex. 23-24 se ferment et sont verrouil-
lés dans cette position. Le déverrouillage n'est possible que par le
levier bleu de déverrouillage.
3 / 16
I Déverrouillage
0 Verrouillage
Position centrale
