Verwandte Anleitungen für doc green ESA 800
Inhaltszusammenfassung für doc green ESA 800

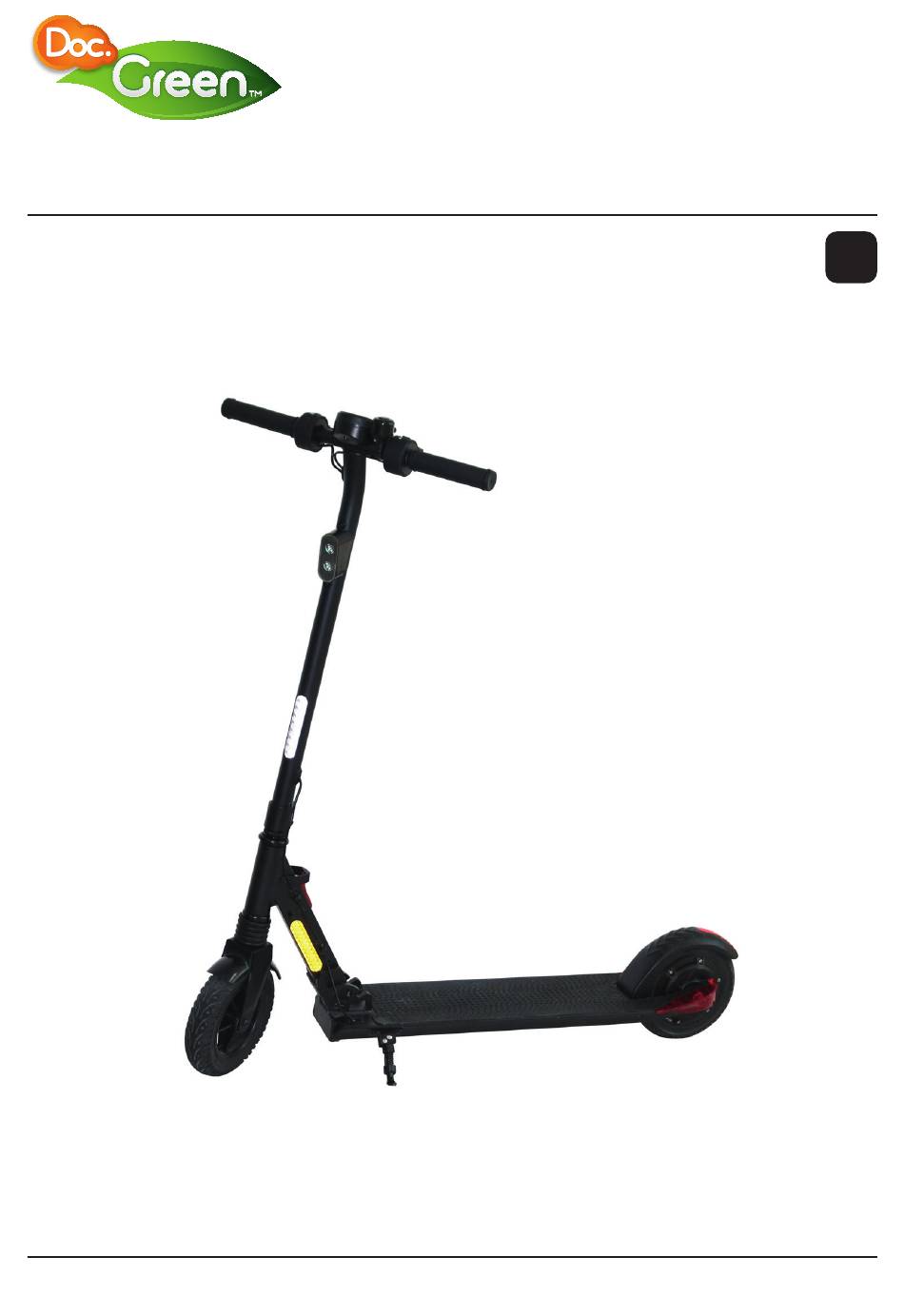

- Seite 1 E-Scooter ESA 800 Bedienungsanleitung ORIGINAL BEDIENUNGSANLEITUNG Artikel / IT Nummer: 142229 Ausgabe: 02/2020 Revision: Version 01...
-
Seite 2: Inhaltsverzeichnis
Inhalt Technische Daten Einleitung Zeichenerklärung Bestimmungsgemäße Verwendung Verpackungsinhalt Wichtige Sicherheitshinweise Allgemeine Informationen Vorbereitung Displayfunktionen Akkuhandhabung Inbetriebnahme Aufbewahrung, Wartung und Reinigung Garantie Hinweise zur Entsorgung Konformitätserklärung / Zertifikate Notizen Technische Daten Motor: Hinterrad-Motor mit 350 Watt Leistung Akku: 36 V / 4.8 Ah Lithium Ionen mit Sanyo Zellen Ladezeit: ca. -
Seite 3: Einleitung
Einleitung Vielen Dank für den Kauf des E-Scooters ESA 800! Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie den E-Scooter in Betrieb nehmen und vergewissern Sie sich, dass er ordnungsgemäß und den Anweisungen ent- sprechend verwendet wird. Bewahren Sie die Bedienungsanleitung für die weitere Verwen- dung auf. -
Seite 4: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der E-Scooter ESA 800 ist ein für eine Person konzipiertes Fahrzeug (Funfahrzeug) zur Personenbeförderung. Der E-Scooter ist ausschließlich für den Privatgebrauch und nicht für den gewerblichen Betrieb geeignet. Verwenden Sie den E-Scooter nur wie in dieser Bedienungs- anleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß... -
Seite 5: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise WARNUNG! • Bitte halten Sie sich strikt an die in der Anleitung angeführ- ten Sicherheitsbestimmungen. Der Produzent oder Inver- kehrbringer kann nicht verantwortlich gemacht werden für jegliche Art von Vermögens-, Personen- oder Sachschäden, Unfälle und Rechtsstreitigkeiten, die durch die Verletzung der Sicherheitsbestimmungen verursacht worden sind. - Seite 6 Wichtige Sicherheitshinweise WARNUNG! • Bitte lesen Sie sich die Anweisungen in dieser Bedienungs- anleitung genau durch. Dies soll dazu beitragen, eventuelle Risiken zu minimieren. Bitte beachten Sie, dass auch wenn Sie die Anweisungen dieses Handbuches vollständig be- folgen, ein gewisses Restrisiko bei der Benutzung des E-Scooters besteht.
- Seite 7 Wichtige Sicherheitshinweise WARNUNG! • Laut StVO (gültig nur in Österreich) hat sich jeder Teilnehmer des öffentlichen Straßenverkehrs so zu verhalten, dass kein anderer Verkehrsteilnehmer gefährdet, geschädigt, belästigt bzw. behindert wird. Um Ihren E-Scooter im öffentlichen Straßenverkehr betreiben zu dürfen, muss er den gesetz- lichen Richtlinien entsprechen.
-
Seite 8: Allgemeine Informationen
Allgemeine Informationen Display Glocke Daumengas Licht Elektrische Bremse Hinterradbremse Faltmechanismus Ladebuchse (rechtsseitig) Rücklicht Motor Seitenständer... -
Seite 9: Vorbereitung
Vorbereitung Der E-Scooter ist in wenigen Handgriffen betriebsbereit. Gehen Sie zur Lenkstangenmontage wie folgt vor: Schrauben Sie die Griffe L (linke Seite) und R (rechte Seite) wie abgebildet auf die Lenkstange. HINWEIS! Daumengas, elektrische Bremse und Klingel sind bereits vorinstalliert. - Seite 10 Vorbereitung Auf- und Zusammenfalten des E-Scooters 1. Öffnen Sie den Sicherungsbügel nach oben und ziehen dann den roten Hebel nach hinten. 2. Klappen Sie die Lenkstange auf / zu, bis sie hörbar einrastet. 3. Schließen Sie den Sicherungsbügel wieder.
-
Seite 11: Displayfunktionen
Displayfunktionen 5 Balken zeigen den aktuellen Ladestand des Akkus: Leuchtet nur noch der linke Balken der Ladestandanzeige, muss der E-Scooter ausgeschalten und geladen werden. Wählen Sie mit der Taste oder den Geschwindigkeits- modus: • Das Symbol leuchtet im Normalbetrieb. • Im ECO Modus erlischt das Symbol Zum Schonen des Akkus ist die Geschwindigkeit auf 18 km/h begrenzt. -
Seite 12: Akkuhandhabung
Akkuhandhabung Den Akku aufladen: Ladebuchse 1. Öffnen Sie die Schutzkappe der Ladebuchse 2. Vergewissern Sie sich, dass die Ladebuchse und das Lade- gerät trocken sind. 3. Stellen Sie sicher, dass der E-Scooter ausgeschaltet ist. 4. Verbinden Sie das Ladekabel mit der Ladebuchse. 5. - Seite 13 Akkuhandhabung WARNUNG! • Den Akku niemals aus dem E-Scooter entnehmen. • Laden Sie den Akku alle 2 Monate mindestens 1 Stunde, auch wenn der E-Scooter nicht in Verwendung war, sonst verliert er an Kapazität. • Regelmäßiges Laden bewahrt den Akku vor Tiefentladung. •...
- Seite 14 Akkuhandhabung WARNUNG! • Lithium Akkus haben je nach Ladezustand einen Gefrierpunkt von ca. -20°C bis -25°C. Gefriert eine Akkuzelle ist diese un- wiederbringlich zerstört und der ganze Akku muss getauscht werden. Wie auch bei konventionellen Akkus verliert ein Lithium Akku bei niedrigen Temperaturen an Kapazität. •...
-
Seite 15: Inbetriebnahme
Inbetriebnahme Vor dem Start Tragen Sie zu Ihrer eigenen Sicherheit einen Schutzhelm und Protektoren. • Tragen Sie bei der Fahrt bequeme Freizeit- oder Sportbe- kleidung und Schuhe mit flachen Absätzen. • Sorgen Sie vor der ersten Fahrt für großzügige Platzverhält- nisse und achten Sie darauf, dass keine Hindernise im Weg sind. -
Seite 16: Nach Der Fahrt
Inbetriebnahme Hinterradbremse: Treten Sie hier zum Aktivieren auf die Hinterradreibungsbremse. Nach der Fahrt • Schalten Sie den E-Scooter immer aus. • Laden Sie den E-Scooter nach jeder Fahrt auf. • Beachten Sie bitte die Hinweise zur Aufbewahrung (siehe Kapitel Aufbewahrung, Wartung und Reinigung). Auf dem Deck befindet sich rechts vorne eine Öffnung. -
Seite 17: Aufbewahrung, Wartung Und Reinigung
Aufbewahrung, Wartung und Reinigung • Bitte überprüfen Sie vor jeder Fahrt, ob alle Schrauben bzw. selbstsichernde Befestigungselemente angezogen sind und die Verriegelung vom Faltmechanismus der Lenksäule gut eingerastet ist. • Verwenden Sie zur Grundreinigung des E-Scooters aus- schließlich ein weiches, feuchtes Tuch. Verschmutzungen, die auf diese Art nicht zu entfernen sind, können mit Kunst- stoffpolitur entfernt werden. - Seite 18 Aufbewahrung, Wartung und Reinigung • Bewahren Sie Ihren E-Scooter an einem trockenen und kühlen Ort auf. • Ein gepflegter Akku kann selbst nach vielen Kilometern noch gute Leistung bringen. Laden Sie den Akku nach jeder Fahrt auf und vermeiden Sie es, den Akku “leer” zu fahren. •...
-
Seite 19: Garantie
Schadensersatz bei Mängeln bleiben bei Vorliegen der entsprechenden Voraussetzungen daneben erhalten. Die Garantie gilt für den E-Scooter ESA 800 und beträgt ab dem Kaufdatum (es gilt das Belegdatum) 24 Monate. Für den Akku beträgt die Garantie 6 Monate ab dem Kaufdatum. - Seite 20 Garantie Bei Auftreten eines Störfalles / Mangels ist umgehend der Händler zu informieren und diesem ist das aufgetretene Pro- blem ausführlich zu schildern. Kann das Problem auf diesem Wege nicht gelöst werden, ist das gründlich gereinigte Produkt inklusive aller Zubehörteile transportsicher zu verpacken und den Anweisungen des Händlers entsprechend zu retournieren.
- Seite 21 Garantie Der Garantieanspruch entfällt in folgenden Fällen: • Bei nicht bestimmungsgemäßer Verwendung • bei unsachgemäßer Bedienung, Pflege und / oder Wartung oder Lagerung (z.B. Schäden durch Feuchtigkeit oder zu hohe Temperaturen, verwahrloste Produkte, etc.) • bei Reparaturen, Reparaturversuchen und Modifikationen jeglicher Art sowie bei Einsatz von fremden Ersatz- und Zubehörteilen usw., die von jemand anderem als von KSR Group GmbH oder von ihren autorisierten Betrieben vorge-...
-
Seite 22: Hinweise Zur Entsorgung
Hinweise zur Entsorgung Altgeräte dürfen nicht in den Hausmüll! Sollte der E-Scooter einmal nicht mehr benutzt werden, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll, z. B. bei einer Sammelstel- le seiner Gemeinde / seines Stadtteils, ab- zugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und ne- gative Auswirkungen auf die Umwelt ver- mieden werden. -
Seite 23: Notizen
Notizen... - Seite 24 Inverkehrbringer/Herausgeber: KSR Group GmbH Im Wirtschaftspark 15 3494 Gedersdorf Österreich...
- Seite 25 • Für Kinder ab 12 Jahren. Überschreiten Sie nicht das maximale Benutzergewicht von 100 kg. • Der ESA 800 darf nur von einer Person gefahren werden. • Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie den E-Scooter in Betrieb nehmen. Dort finden Sie wichtige Informationen.
