ipf electronic VS98A487 Bedienungsanleitung

Seilzuggeber
VS98A487 / VS98C119
Seilzuggeber
1. Gewährleistungshinweise
Lesen Sie vor der Montage und der Inbetriebnahme dieses Dokument sorgfältig durch. Beachten Sie zu Ihrer eigenen
Sicherheit und der Betriebssicherheit alle Warnungen und Hinweise.
Ihr Produkt hat unser Werk in geprüftem und betriebsbereitem Zustand verlassen. Für den Betrieb gelten die ange-
geben Spezifikationen und die Angaben auf dem Typenschild als Bedingung.
Garantieansprüche gelten nur für Produkte der Firma ipf electronic GmbH. Bei dem Einsatz in Verbindung mit Fremd-
produkten besteht für das Gesamtsystem kein Garantieanspruch.
Reparaturen dürfen nur im Werk vorgenommen werden. Für weitere Fragen steht Ihnen die Firma ipf electronic
gmbh gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Artikelnummer:
VS98A487: Seillänge 0,5m
VS98C119: Seillänge 1,0m
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen IP-Schutzart vorgenommen werden. Das System muss ggfs. zusätzlich
gegen schädliche Umwelteinflüsse, wie z.B. Spritzwasser, Staub, Schläge, Temperatur geschützt werden.
ipf electronic gmbh
• Rosmarter Allee 14 • 58762 Altena

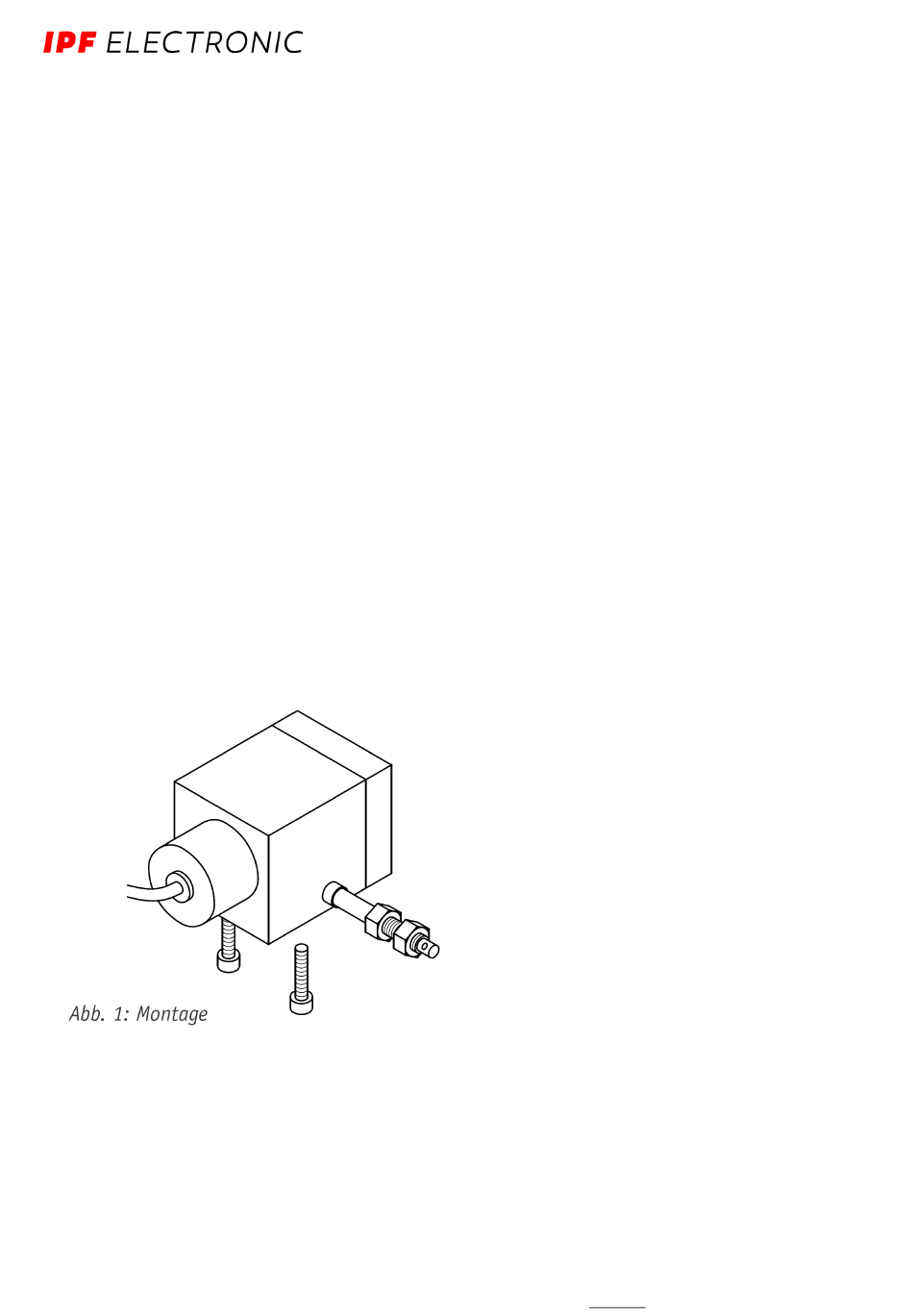

Der Seilzuggeber ist ein hochwertiges Messsystem für
den Anbau auf eine ebene Montagefläche (Abb. 1).
Zwei M4-Gewinde an der Unterseite (max. Einschraub-
tiefe 8mm) dienen zur Befestigung des Gebers.
Prüfen Sie nach der Befestigung des Seilzuggebers, die
maximale Auszugslänge (Abb. 2). Das Seilabschluss-
Stück bzw. das Seil muss bis an die vorgesehene Befes-
tigungsstelle ausgezogen werden. Das Seil darf dabei
nicht verdreht werden.
Die Einstellmutter dient zur Feinjustage. Danach wird
durch festziehen der Kontermutter die Position fixiert.
Achtung! Das Seil darf nicht über die angegebene max.
Auszugslänge ausgezogen werden. Die Seilaufnahme
darf nicht verdreht werden.
Tel +49 2351 9365-0 • Fax +49 2351 9365-19
BEDIENUNGSANLEITUNG • Änderungen vorbehalten! Stand: Juni 2010
info@ipf.de • www.ipf.de
1
loading

Inhaltszusammenfassung für ipf electronic VS98A487

  • Seite 1 Ihr Produkt hat unser Werk in geprüftem und betriebsbereitem Zustand verlassen. Für den Betrieb gelten die ange- geben Spezifikationen und die Angaben auf dem Typenschild als Bedingung. Garantieansprüche gelten nur für Produkte der Firma ipf electronic GmbH. Bei dem Einsatz in Verbindung mit Fremd- produkten besteht für das Gesamtsystem kein Garantieanspruch.
  • Seite 2 Achtung! Bei Verwendung von Seilverlängerungen ist darauf zu achten, dass das Verbindungsstück nicht über die Umlenkrolle geführt werden kann. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │...
  • Seite 3: Potentiometer Mit R/I-Wandler

    Der Messwandler liefert einen Schleifenstrom von 4...20mA. Farbe Belegung braun weiß Anschluss Messwandler (MWI) Bürde gegen Masse: ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...
  • Seite 4: Einstellen Des Messwandlers

    Der kleinste nutzbare Bereich des Potentiometers, in dem 4...20mA abgegeben werden, beträgt demnach 15% bis 90% des Potentiometer-Widerstandsbereichs. ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │...
  • Seite 5 Prüfen Sie vor der Inbetriebnahme nochmals auf: • korrekte Polung der Betriebsspannung korrekten Anschluss der Kabel • einwandfreie Montage des Geräts • ipf electronic gmbh • Rosmarter Allee 14 • 58762 Altena │ Tel +49 2351 9365-0 • Fax +49 2351 9365-19 │ info@ipf.de • www.ipf.de...

Diese Anleitung auch für:

Vs98c119
