Jet DC-1900A Gebrauchsanleitung Seite 17

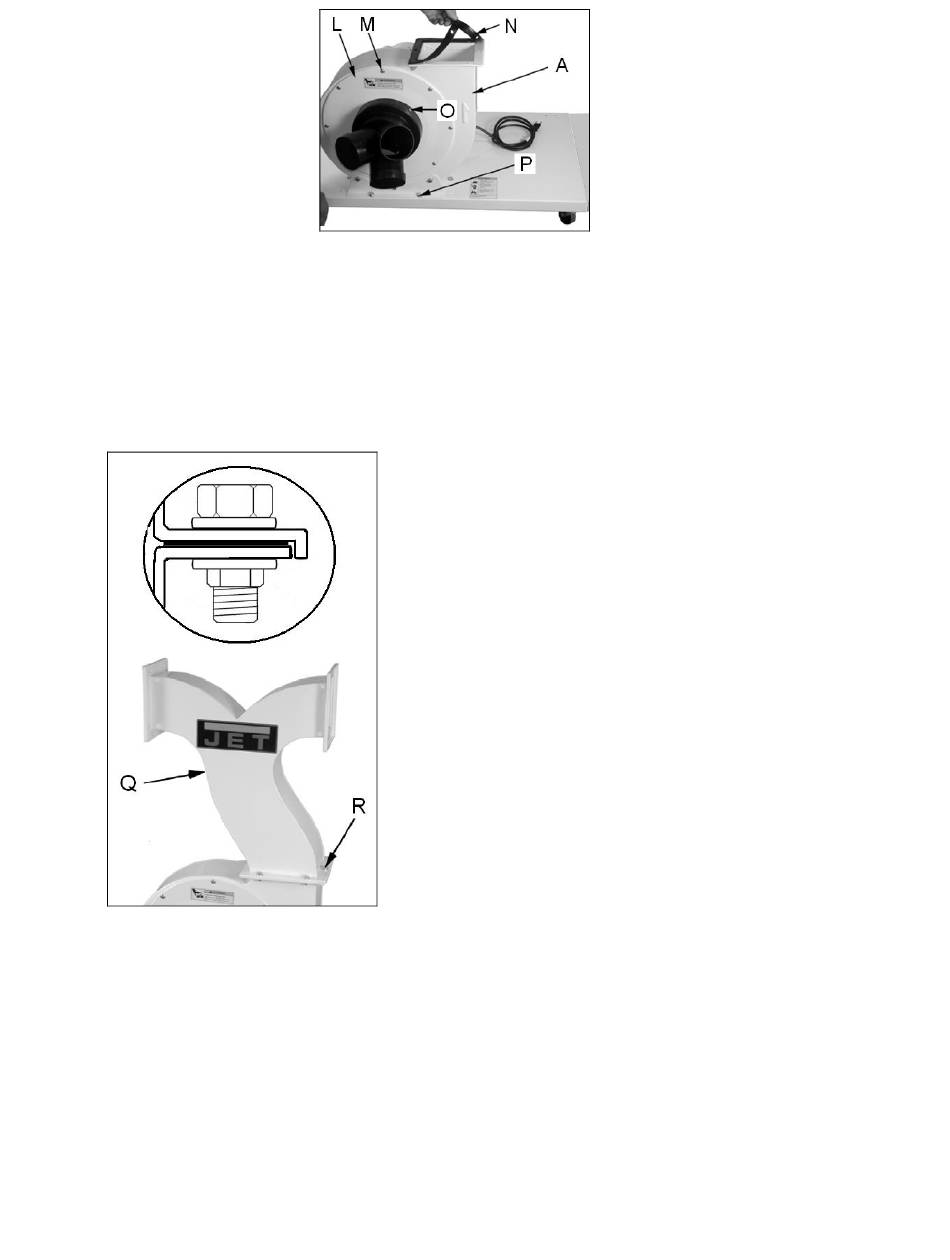

Fixer le carter du bloc (L, Fig 3) avec 8 vis à tête goutte de suif (M).
Monter le tuyau en Y et le fixer avec les vis jointes à la livraison (O).
Placer le joint inférieur (N) sur le bloc d'aspiration.
Attention:
Afin d'éviter tout contact avec la roue de ventilation en rotation, il faut toujours boucher les buses d'aspiration non utilisées.
Coude progressif d'assemblage:
Monter le coude progressif d'assemblage (Q, Fig 4) avec six vis hexagonales, des rondelles et des écrous (R).
Montage du support de sac
Placer un joint supérieur (S, Fig 5) et monter le support du sac (F) avec des vis hexagonales, des rondelles et des écrous.
Fig 3
Fig 4
