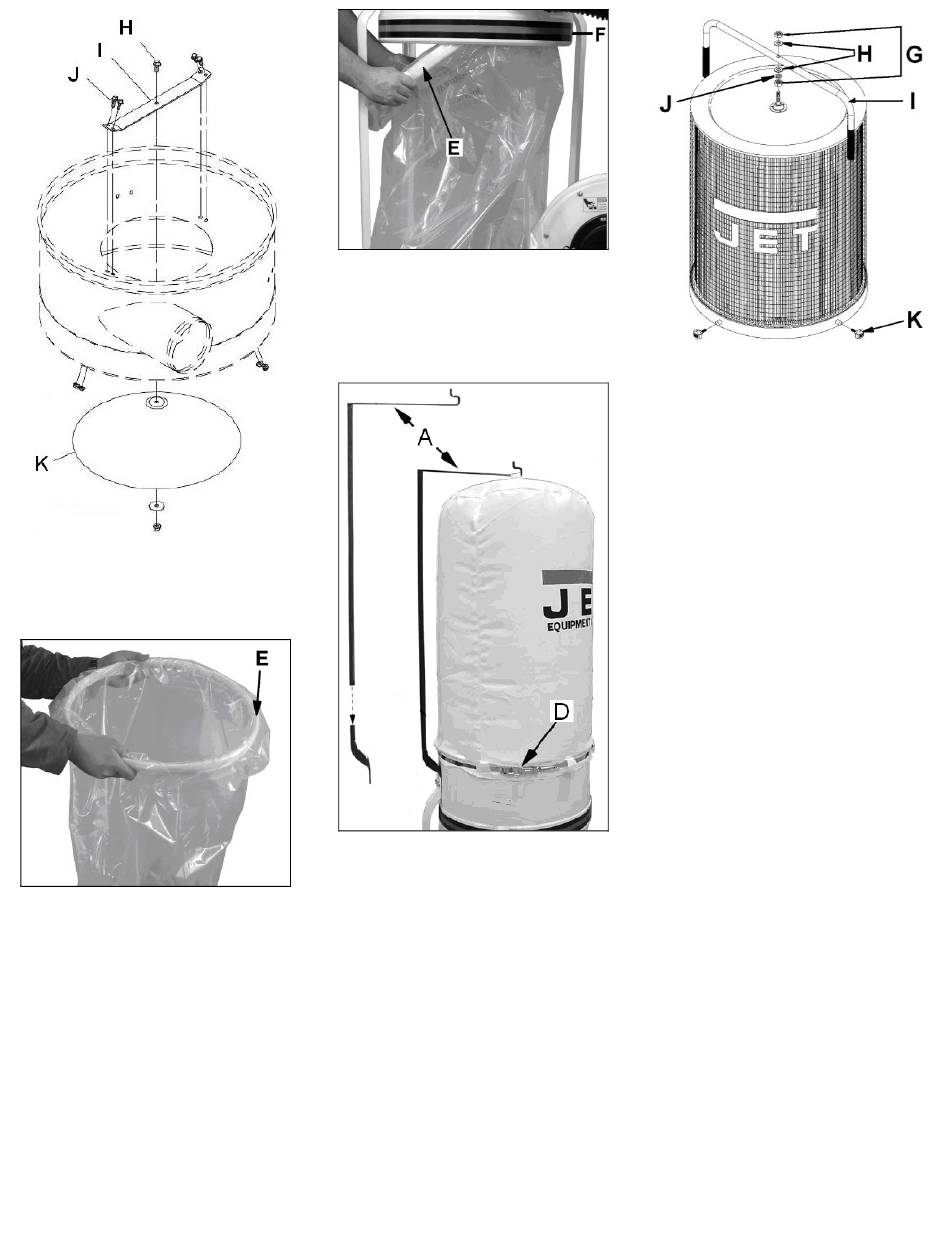

Fig 8
Spänesack Montage
Schlagen Sie den Spänesack über
den Spannring (E, Fig 9).
Fig 9
Den Spannring (E) zusammendrücken
und schräg von unten in das Gehäuse
einsetzen bis er in der Gehäuserille (F,
Fig 10) einrastet.
Fig 10
Filtersack Montage (DC-1900A):
Montieren Sie den Filterhacken (A, Fig
11).
Fig 11
Befestigen Sie den Filtersack mit der
Sackklemme (D).
Filterpatrone Montage (DC-1900CK):
Montieren Sie den Griff (I, Fig 12) mit
2 Muttern (G), Scheiben (H) und einer
Federscheibe (J).
13
Fig 12
Montieren Sie die Filterpatrone mit
den 4 Sterngriffen (K) auf dem
Gehäuse.
5.2 Absauganschluss
Die Schlauchleitungen zu den
abzusaugenden Maschinen müssen
geerdet werden um elektrostatische
Aufladungen und damit
Explosionsgefahr zu vermeiden.
(Jet Erdungs- Set,
Artikel Nummer: JW1053)
5.3 Elektrischer Anschluss
Der kundenseitige Netzanschluss
sowie die verwendeten
Verlängerungsleitungen müssen den
Vorschriften entsprechen.
Die Netzspannung und Frequenz
müssen mit den Leistungsschilddaten
an der Maschine übereinstimmen.
Die bauliche Absicherung muss dabei
16 A betragen.
Verwenden Sie nur
Anschlussleitungen mit
Kennzeichnung H07RN-F
Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einer Elektrofachkraft
durchgeführt werden.
6. Betrieb der Maschine
Mit dem grünen Eintaster am
Hauptschalter kann die Maschine
gestartet werden: Mit dem roten Aus-
Taster kann die Maschine stillgesetzt
werden.
