Caractéristiques mécaniques
- Boitier en ABS
- Indice de protection : IP20
- L 161 x H 92 x P 65 mm – 0.5 kg
Spécifications électriques d'entrée
- Tension réseau : 98 V ... 265 V AC
- Fréquence : 45 Hz ... 65 Hz
- Classe I
- Régimes de neutre : TT, TN, IT
- Courant primaire @ 98 V : 0.8 A
- Courant primaire @ 265 V : 0.3 A
- Disjoncteur à prévoir en amont :
courbe C ou D (calibre préconisé :
2 A)
Spécifications électriques de sortie
- 2 sorties utilisateur 12 V, 15 V ou
24 V DC avec une puissance totale de
30 W (tension suivant modèle)
Smart Backup
- Batterie Lithium-ion intégrée
- Technologie : LiFePO
4
- Pas de risque d'emballement ther-
mique
- Stockage 9 mois sans recharge
- Durée de vie : 10 ans @ 25°C
Communication
- Liaison série RS485
- Protocole de communication ModBus
(par défaut) ou BACnet MS/TP ;
configurable via le logiciel Safe-DC
disponible sur
www.slat.com
- LED d'états en façade
- Pour des informations additionnelles,
consulter le manuel d'utilisation
Report d'alarme
- 1 contact sec collecteur ouvert (60 V
DC / 1.1 A)
Installation
- Boitier à clipser sur rail DIN ou à fixer
sur platine
Raccordements
- Section des câbles : 0.2 ... 2.5 mm²,
longueur à dénuder : 7 mm
Disconnect backup push-button

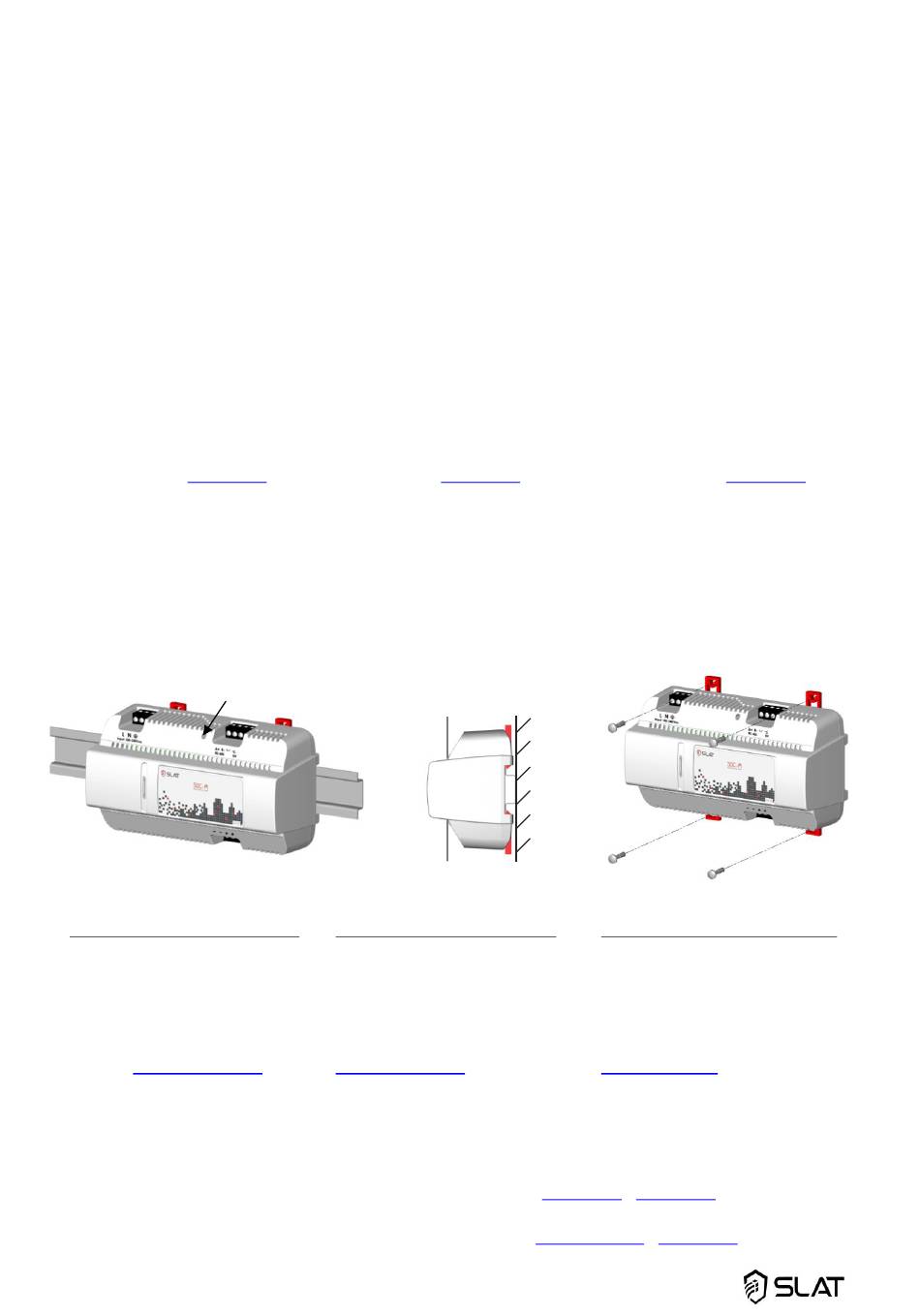

Figure 1: Clipped to DIN rail - front view
Mise en service et Assistance technique
Manuel d'utilisation à télécharger sur
sur l'espace documents
www.slat.com
client.
Aucun retour de matériel ne sera accepté
sans délivrance préalable d'un numéro
de RMA. Pour une demande de RMA
contactez
service.client@slat.fr
Pour une assistance technique complé-
mentaire contactez la hotline SLAT:
+33 4 78 66 63 70
Garantie des produits : 3 ans cf. CGV.
SLAT – 11 rue Jean Elysée Dupuy – BP66 – 69543 Champagne au Mont d'Or – France
Tel : +33 478 66 63 60 – Fax : +33 478 47 54 33 – E-Mail :
Tel.: +49 711 899 890 08 - Fax: +49 711 899 890 90 - E-Mail:
Mechanical characteristics
- ABS housing
- Protection class: IP20
- W 161 x H 92 x D 65 mm – 0.5 kg
Electrical input specifications
- Mains voltage: 98 V ... 265 V AC
- Frequency: 45 Hz ... 65 Hz
- Class I
- Neutral systems: TT, TN, IT
- Primary current @ 98 V: 0.8 A
- Primary current @ 265 V: 0.3 A
- Provide an upstream circuit breaker:
type C or D (recommended rating:
2 A)
Electrical output specifications
- 2 user outputs 12 V, 15 V or 24 V DC,
total power 30 W (voltage depending
on model)
Smart Backup
- Li-ion battery integrated
- Technology: LiFePO
- No risk of thermal runaway
- Storage: 9 months without recharging
- Life span: 10 years @ 25°C
Communication
- Serial link type RS485
- Communication protocol ModBus (by
default)
or
configurable via software Safe-DC
available on
- Status LED on the front panel
- For further information, consult the
operating instructions
Alarm reports
- 1 open collector dry contact (60 V DC/
1.1 A)
Installation
- Box to be clipped to DIN rail or fixed
on mounting plate
Connection
- Cable section: 0.2 ... 2,5 mm²,
length to be stripped: 7 mm
Figure 2: Clipped to DIN rail - side view
Commissioning and Technical Support
The operating instructions can be down-
loaded from
www.slat.com
account.
No equipment return will be accepted
without prior issuance of a RMA-
Number. For a RMA request contact
.
service.client@slat.fr
For additional technical assistance, con-
tact the SLAT hotline: +33 4 78 66 63 70
Product warranty: 3 years, cf. our
general sales terms.
SLAT GmbH – Leitzstraße 45 - 70469 Stuttgart - Deutschland
Mechanische Kenndaten
Elektrische Eingangsspezifikationen
Elektrische Ausgangsspezifikationen
Smart Backup
4
Kommunikation
BACnet
MS/TP;
www.slat.com
Alarmreport
Installation
Anschluss
Inbetriebnahme und techn. Kundendienst
Die Bedienungsanleitung finden Sie auf
in the library
www.slat.com
Ohne vorherige Zuteilung einer RMA-
Nummer wird keine Geräterücksendung
angenommen.
Anforderung
.
info@slat-gmbh.de
Für
stützung wenden Sie sich an die SLAT-
Hotline: +49 711 899 890 92
Produktgarantie: 3 Jahre, vgl. AGB.
comm@slat.fr
info@slat-gmbh.de
- ABS-Gehäuse
- Schutzart: IP20
- B 161 x H 92 x T 65 mm – 0,5 kg
- Netzspannung: AC 98 V ... 265 V
- Frequenz: 45 Hz ... 65 Hz
- Klasse I
- Niederspannungsnetz: TT, TN, IT
- Primärstrom @ 98 V: 0,8 A
- Primärstrom @ 265 V: 0,3 A
- Vorgeschalteter Leitungsschutzschal-
ter vorsehen: C- oder D-Charakteristik
(empfohlener Nennstrom: 2 A)
- 2 Verbraucherausgänge DC 12 V / 15
V / 24 V, Gesamtleistung 30 W (Aus-
gangsspannung ist modellabhängig)
- Integrierte Smart Li-Ion-Batterie
- Technologie: LiFePO
4
- Kein Risiko eines thermischen Durch-
gehens
- 9 Monate Lagerung ohne Wiederauf-
ladung
- Lebensdauer: 10 Jahre @ 25°C
- Serielle RS485-Verbindung
- Kommunikationsprotokoll
(standardmäßig) oder BACnet MS/TP;
über Safe-DC Software konfigurierbar
(erhältlich unter www.slat.com)
- Status LED an der Gehäusefront
- Für zusätzliche Informationen, die
Bedienungsanleitung konsultieren
- 1
potentialfreier
Open-Kollektor-
Ausgang (DC 60 V / 1,1 A)
- Gehäuse an DIN-Schiene einrasten
oder auf Montageplatte fixieren
- Kabelquerschnitt: 0,2 ... 2,5 mm²,
abzuisolierende Länge: 7 mm
Figure 3: Fixed on mounting plate
im Kundenbereich.
Für
eine
kontaktieren
.
zusätzliche
technische
–
www.slat.com
–
www.slat.com
ModBus
RMA-
Sie
Unter-
