【Design Last】

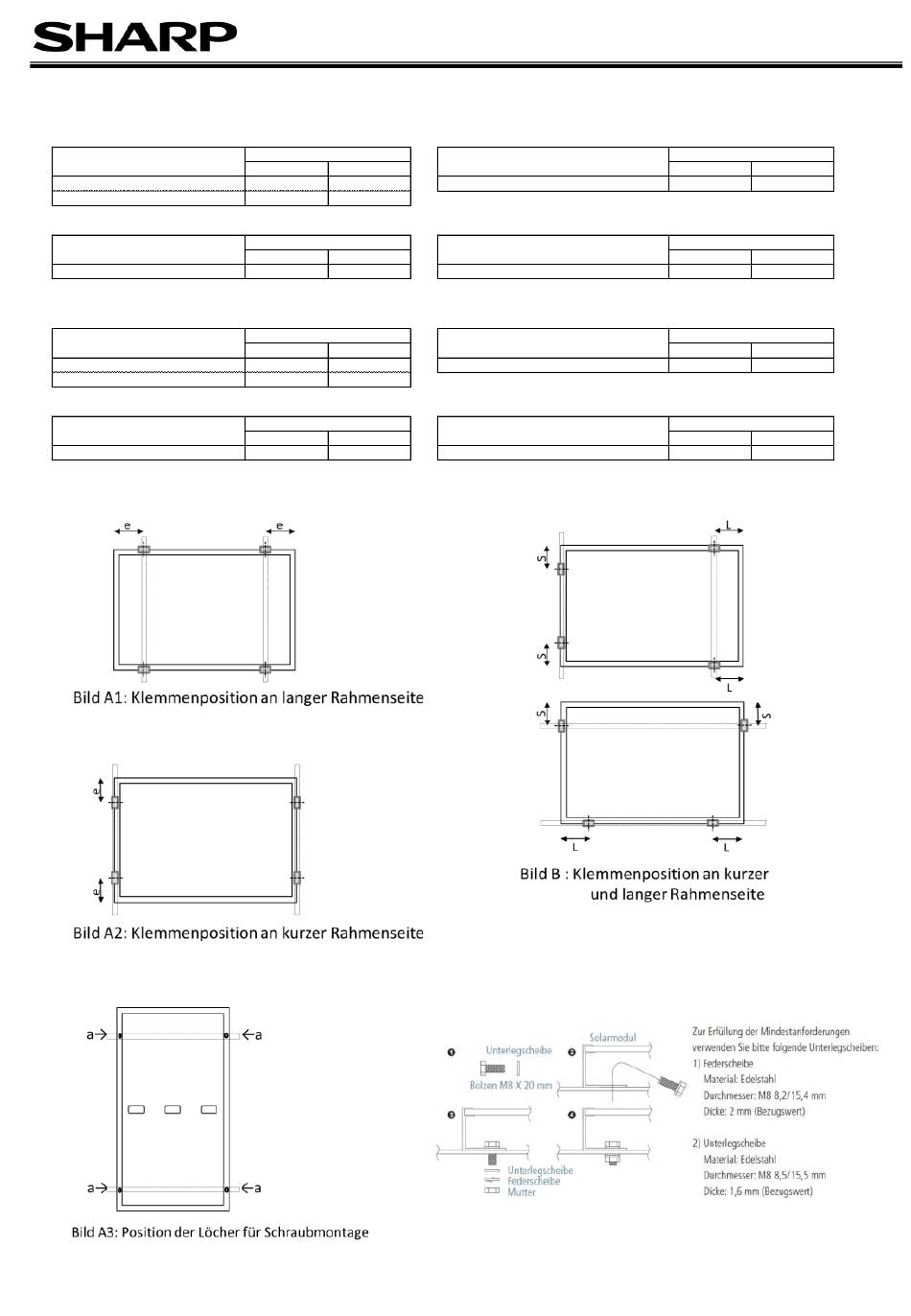

Tabelle A1 Design Last mit Klemmen an langer Rahmenseite (Bild. A1)
Mittelpunkt Klemmen
(e: mm)
240 ＜ e ＜335
0 ＜ e ＜441
Tabelle A2 Design Last mit Klemmen an kurzer Rahmenseite (Bild. A2)
Mittelpunkt Klemmen
(e: mm)
0＜ e ＜262
【Test Last】
Tabelle A1-1 Test Last mit Klemmen an langer Rahmenseite (Bild. A1)
Mittelpunkt Klemmen
(e: mm)
240 ＜ e ＜335
0 ＜ e ＜441
Tabelle A2-1 Test Last mit Klemmen an kurzer Rahmenseite (Bild. A2)
Mittelpunkt Klemmen
(e: mm)
0＜ e ＜262
Die Testlast wurde mit einem Sicherheitsfaktor von 1,5 von der Designlast
errechnet
Anhang
Design Last nach IEC61215
Drucklast
Soglast
3.600Pa
2.400Pa
1.600Pa
1.600Pa
Design Last nach IEC61215
Drucklast
Soglast
1.200Pa*
1.200Pa*
Test Last nach IEC61215
Drucklast
Soglast
5.400Pa
3.600Pa
2.400Pa
2.400Pa
Test Last nach IEC61215
Drucklast
Soglast
1.800Pa*
1.800Pa*
Tabelle A3 Design Last bei Schraubmontage (Bild A3)
Schrauben und Muttern
(Positionen der verwendeten
4points at "a" holes
Tabelle.B Design Last mit Klemmen an kurzer und langer Rahmenseite (Bild B)
Mittelpunkt Klemmen
(L, S: mm)
0＜ L ＜441 , 0＜ S ＜262
Tabelle.A3-1 Test Last bei Schraubmontage (Bild A3)
Schrauben und Muttern
(Positionen der verwendeten
4 Befestigungen bei Position "a"
Tabelle.B-1 Test Last mit Klemmen an kurzer und langer Rahmenseite (Bild B)
Mittelpunkt Klemmen
(L, S: mm)
0＜ L ＜441 , 0＜ S ＜262
* Testablauf gemäß IEC61215-2:1016. Die Testergebnisse basieren auf einer internen
Bewertung. Die mechanische Belastung entspricht MQT 16 von CDV IEC61215-2: 2020-06
6
SIM02E-005 (DE)
Design Last nach IEC61215
Drucklast
Soglast
3.600Pa
2.400Pa
Design Last nach IEC61215
Drucklast
Soglast
1.200Pa*
1.200Pa*
Test Last nach IEC61215
Drucklast
Soglast
5.400Pa
3.600Pa
Test Last nach IEC61215
Drucklast
Soglast
1.800Pa*
1.800Pa*
