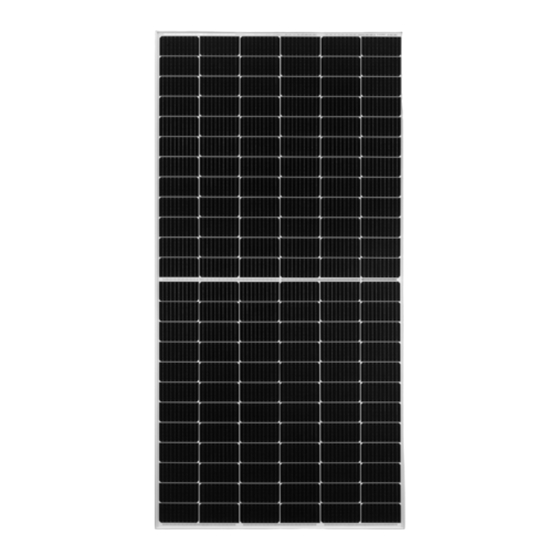

Sharp NU-JD440 Installationshandbuch

BITTE LESEN SIE DIESES HANDBUCH SORGFÄLTIG DURCH, BEVOR SIE DIE PV-MODULE INSTALLIEREN ODER
VERWENDEN. GEBEN SIE BITTE DAS BEIGEFÜGTE BENUTZERHANDBUCH AN IHREN KUNDEN WEITER.
# WICHTIGE SICHERHEITSANWEISUNGEN S.1
# ALLGEMEINE ANWEISUNGEN S. 1 ~ S. 3
# INSTALLATIONSANLEITUNGEN -PHOTOVOLTAISCHE MODULE- S. 4
# ELEKTRISCHER AUSGANG UND THERMISCHE MERKMALE S. 5
# Anhang (normativ) S. 6
WICHTIGE SICHERHEITSHINWEISE
Dieses Handbuch enthält wichtige Sicherheitsanweisungen für das
PV-Modul, die bei der Wartung von PV-Modulen befolgt werden
müssen.
Um das Risiko eines Stromschlags zu verringern, führen Sie keine
Wartungsarbeiten durch, es sei denn, Sie sind dafür qualifiziert.
1. Die Installation
Installateur/Servicetechniker durchgeführt werden, um die
Systemintegrität und -sicherheit zu gewährleisten.
2. Die Installation ist nur nach Bezugnahme und Verständnis
dieses INSTALLATIONSHANDBUCHs erlaubt. Wenn Sie nicht
über Ihr persönliches Exemplar verfügen, wenden Sie sich bitte
an Ihren Installateur oder an die auf der SHARP Solar Website
angegebene SHARP Niederlassung vor Ort: URL : http://
global.sharp/solar/de/
3. Ziehen Sie nicht an den PV-Kabeln.
4. Berühren Sie keine Oberfläche des PV-Moduls.
5. Keine Gegenstände auf die PV-Module legen/fallen lassen.
6. Nehmen Sie das PV-Modul nicht auseinander und versuchen
Sie nicht, es selbst zu reparieren.
7. Lassen Sie das PV-Modul nicht fallen.
8. Beschädigen, ziehen, biegen oder legen Sie kein schweres
Material auf Kabel.
9. Bitten Sie den Installateur/Servicetechniker nach Abschluss
einer Wartung oder Reparatur, routinemäßige Überprüfungen
durchzuführen, um festzustellen, ob sich die PV-Module in
1. EINLEITUNG
Dieses INSTALLATIONSHANDBUCH enthält wesentliche Informationen für die elektrische und mechanische Installation, die Sie
vor der Installation von SHARP PV-Modulen kennen müssen. Es enthält auch Sicherheitsinformationen, mit denen Sie vertraut
sein müssen. Alle in diesem Handbuch beschriebenen Informationen sind geistiges Eigentum von SHARP und basieren auf den
Technologien und Erfahrungen, die in der langen Geschichte von SHARP erworben und gesammelt wurden. Dieses Dokument
stellt keine Garantie dar, weder ausdrücklich noch stillschweigend. SHARP übernimmt keine Verantwortung und lehnt
ausdrücklich die Haftung für Verluste, Schäden oder Kosten ab, die sich aus der Installation, dem Betrieb, der Nutzung oder der
Wartung der PV-Module ergeben oder in irgendeiner Weise damit verbunden sind. SHARP übernimmt keine Verantwortung für
Verletzungen von Patenten oder anderen Rechten Dritter, die sich aus der Verwendung von PV-Modulen ergeben können.
SHARP behält sich das Recht vor, ohne vorherige Ankündigung Änderungen am Produkt, den Spezifikationen oder dem
INSTALLATIONSHANDBUCH vorzunehmen.
2. BESTANDTEILE
Stecker
Anschlussdose
Rahmen
INSTALLATIONSHANDBUCH
- Kristallines Photovoltaik-Modul -
muss von einem zertifizierten
ALLGEMEINE ANWEISUNGEN
Photovoltaische Solarzelle
Elektrisches Kabel
Glas
MODELL
NU-JD440
einem sicheren und ordnungsgemäßen Betriebszustand
befinden.
10. Wenn Ersatzteile benötigt werden, stellen Sie sicher, dass der
Installateur/Servicetechniker vom Hersteller spezifizierte Teile
mit denselben Eigenschaften wie die Originalteile verwendet.
Nicht genehmigte
Stromschlag oder anderen Gefahren führen.
11. Erkundigen
Sicherheitsabteilung nach den erforderlichen Genehmigungen
und geltenden Vorschriften.
12. Infolge von Schneegleiten steigt die mechanische Belastung,
wenn die Anzahl der PV-Modulreihen in der Matrix einer PV-
Anlage zunimmt. Wenn das PV-Modul im Hochformat für mehr
als 3 Reihen montiert wird, kann die akkumulierte Schneelast
dazu führen, dass sich die Unterkante des PV-Modulrahmens
verformt. Ergreifen Sie die erforderlichen Maßnahmen (z.B.
Schneestopper), um mögliche Schäden zu vermeiden.
13. Entfernen Sie in regelmäßigen Abständen überhängenden
Schnee und/oder Eis vom PV-Modulrahmen, da dies zu einer
Verformung des PV-Modulrahmens führen kann.
VORSICHT: HOCHSPANNUNG
Um das Risiko eines Stromschlags zu verringern,
berühren Sie das Gerät nicht.
3. ALLGEMEINE INFORMATIONEN
(EINSCHLIESSLICH WARNUNG UND
SICHERHEIT)
Die Installation von PV-Modulen erfordert ein hohes Maß an
Kenntniss und sollte nur von einem qualifizierten lizenzierten
Fachmann durchgeführt werden, einschließlich lizenzierter
Auftragnehmer und lizenzierter Elektriker. Bitte beachten Sie,
dass während
verschiedener Arten von Verletzungen besteht, einschließlich
des Risikos eines Stromschlags. Alle SHARP-PV-Module sind
mit fest angebrachten Anschlussdosen, die eine Vielzahl von
Verkabelungsanwendungen aufnehmen können, oder mit einer
speziellen Kabelbaugruppe für eine einfache Installation
ausgestattet und erfordern keine spezielle Montage.
1
SIM02E-003A (DE)
Auswechslungen können
Sie sich bei Ihrer örtlichen
der Installation ein ernsthaftes
zu Feuer,
Bau- und
Risiko
