Die Module sollten an demselben elektrischen Punkt und wie
folgt beschrieben geerdet werden. Jedes PV-Modul verfügt
über ein Loch im Rahmen, das der Befestigung eines Bolzens
mittels Mutter und Unterlegscheibe, einer Erdungsöse mittels
Bolzen
oder
Schraube
Schraubverbindung dient, die den Rahmen des Moduls erden
soll (Kleinteile nicht im Lieferumfang enthalten). In der Nähe des
Erdungsloches finden Sie entweder ein Erdungssymbol oder

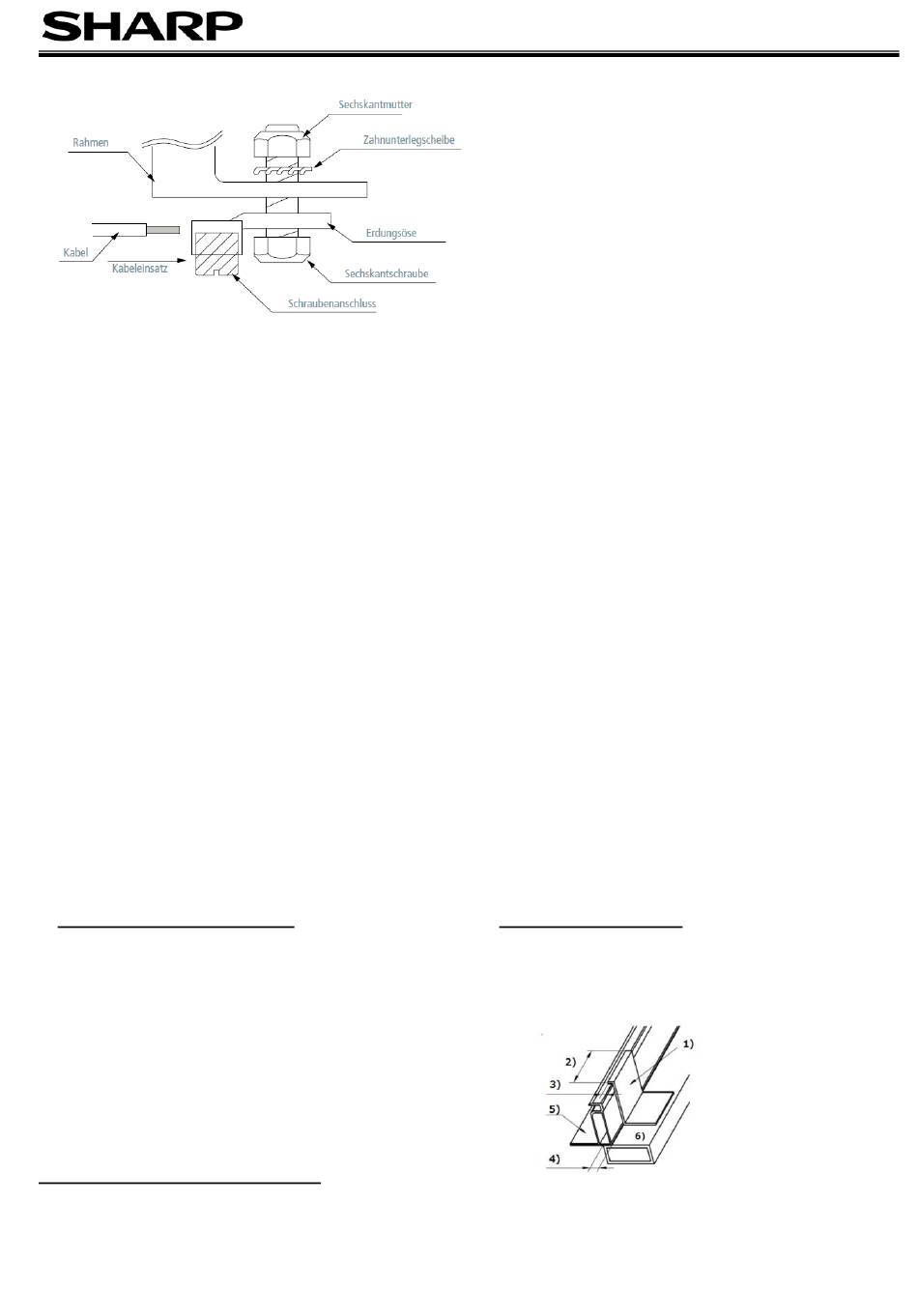

„G" als Erdungssymbol. Abbildung 3 zeigt ein Beispiel für einen
möglichen Erdanschluss mit Hilfe eines Bolzens, einer Mutter
und einer Unterlegscheibe, an dem zusätzlich eine Erdungs-
öse angebracht ist. Bei dieser Art des Erdanschlusses müssen
die Kleinteile (wie z. B. Zahnunterlegscheibe / Sternscheibe) die
Rahmenoberfläche ein wenig einkerben, um mit dem Rahmen
einen elektrischen Kontakt herstellen zu können. Das
Erdungskabel muss gemäß den Bedingungen am Montage-
standort und den entsprechenden Vorschriften ausgelegt sein.
8. BEFESTIGUNG
Bitte
stellen
Sie
INSTALLATIONSHANDBUCH beschriebenen Informationen
für Ihre Installation weiterhin gültig und korrekt sind. Die
Montagemethode wurde von SHARP verifiziert und NICHT von
einer Drittorganisation zertifiziert.
Die genehmigte Art und Weise der Montage von SHARP PV-
Modulen
an
einer
Tragkonstruktion
INSTALLATIONSHANDBUCH beschrieben.
Obwohl SHARP keine Rahmenklammern oder Klemmen
spezifiziert
oder
garantiert,
Rahmenklammern (nicht mitgeliefert) oder Klemmen (nicht
mitgeliefert) möglich, wenn sie für PV-Module und mit
Mindestabmessungen an den Seiten des PV-Moduls gemäß
den mitgelieferten Anweisungen und Zeichnungen ausgelegt
sind. Wenn Rahmenklammern oder Klemmen verwendet
werden, sollten die PV-Module starr befestigt werden, und es
INSTALLATIONSANWEISUNGEN -PHOTOVOLTAIKMODULE-
1. INSTALLATION
Montage mittels Klemmen / Clips:
Die PV-Module können mit Klemmen (Clips) montiert
werden, wie im Folgenden definiert. Beachten Sie, dass
die Befestigungsklemmen den erforderlichen Abmess-
ungen entsprechen sollten, wie in Abbildung 1 definiert.
Beachten Sie, dass die KLEMMEN-MITTELPOSITION
(e) von der Modulecke aus in dem im Anhang
angegebenen Bereich liegen muß. Alle Clips müssen
den Modulrahmen vollständig innerhalb ihrer Breite
halten. Bitte beachten Sie, dass das Modul unter starker
Belastung eine erhebliche Durchbiegung erfahren
würde, die zu Zellrissen führen könnte, die die
Leistungsdegradation beeinträchtigen. Das PV-Modul
muss von dem Trägersystem abgestützt werden und die
Auflagefläche um mindestens 10 mm überlappen.
Montage mit Rahmenschraubenlöchern:
Die Module können mit Hilfe der Bolzenlöcher in der
Unterseite der Rahmen an jeder der in Anhang
aufgeführten Stellen an einem Träger befestigt werden.
Das Modul sollte mit vier (4) M8-Schrauben befestigt
werden. Das empfohlene Drehmoment beträgt 12,5
Nm.
oder
einer
passenden
sicher,
dass
alle
wird
in
diesem
ist
die
Verwendung
darf keine Beschädigung der PV-Module durch Verformung der
Montagestruktur gegen die Konstruktionslast auftreten.
Die SHARP PV-Modul-Garantie kann erlöschen, wenn vom
Kunden
ausgewählte
ungeeignet für die PV-Moduleigenschaften (einschließlich
Festigkeit oder Material) oder die Installation sind. Beachten
Sie, dass bei der Verwendung von Metallklammern ein
dazugehöriges Erdungselement angebracht werden muss (z. B.
Zahnunterlegscheiben aus Klammer-Kleinteileset). Bitte lesen
Sie die Beschreibungen und Zeichnungen sorgfältig durch;
wenn Sie die PV-Module nicht gemäß einer dieser Methoden
montieren, kann Ihre Garantie erlöschen. Das PV-Modul hat die
Testsequenz bestanden, die 3 Zyklen mit jeweils 5.400 Pa
positiver und 2.400 Pa negativer Belastung gemäß IEC61215-
2 umfasst. Der Systemkonstrukteur ist dafür verantwortlich, für
Schutzstrukturen zu sorgen, damit das Modul den Belastungen
standhält, die sich von den in der IEC-Norm definierten
Testbedingungen unterscheiden.
Trägerstrukturen, auf denen PV-Module montiert werden,
müssen starr sein. SHARP PV-Module sind so konzipiert, dass
sie eine optimale elektrische Leistung unter der Bedingung
gewährleisten, dass sie auf starren Trägerstrukturen montiert
sind. Eine Verformung der Trägerstruktur kann PV-Module
neschädigen und die elektrische Leistung beeinflussen.
Achten Sie bei der Montage des PV-Moduls auf der
Trägerstruktur darauf, dass keine Ecke eine Verschiebung von
mehr als 2 mm pro 1000 mm in der Diagonale aufweist. Die
Montagestruktur muss es dem PV-Modul ermöglichen, sich
unter Wind- und/oder Schneelast frei zu biegen, so dass es
nicht direkt mit der Mitte des PV-Moduls auftrifft (d.h.
mindestens 10 cm von der Dachfläche bis zur Unterseite des
PV-Modulrahmens). Der Installateur ist für die Auswahl und
Konstruktion der Tragkonstruktion verantwortlich.
9. WARTUNG
Die PV-Module sind für eine lange Lebensdauer ausgelegt und
erfordern nur wenig Wartung. Wenn der Neigungswinkel des
PV-Moduls 5 Grad oder mehr beträgt, reichen normale
im
Regenfälle aus, um die Glasoberfläche des PV-Moduls unter
den meisten Wetterbedingungen sauber zu halten. Wenn sich
übermäßiger Schmutz ansammelt, verwenden Sie zum
Reinigen des Glases nur ein weiches, feuchtes Tuch und
Wasser. Wenn die Rückseite des PV-Moduls gereinigt werden
muss, achten Sie darauf, die Materialien auf der Rückseite nicht
zu
beschädigen.
gewährleisten, überprüfen Sie gelegentlich den Anschluss der
Verkabelung und den Zustand des Kabelmantels.
von
Die
PV-Module
sind
ausgestattet, berühren Sie das Glas nicht, da Fingerabdrücke
oder Flecken leicht zu sehen sind. Bei übermäßiger
Verschmutzung reinigen Sie die Glasoberfläche nur mit Wasser.
2. ELEKTRISCHE INSTALLATIONSANLEITUNG
Eigenschaften des Kabels
Leitergröße: 4,0 mm2, Kabeltyp: XLPE-Kabel (H1Z2Z2-K)
Maximale Gleichspannung: 1,5kV
Umgebungstemperatur: -40°C bis +90°C
Maximale Leitertemperatur: 120 °C
Abbildung 1. Anforderung an Klemmen (Clips)
1) Klemme: Al-Legierung, Dicke 3 mm minimum
2) Fanglänge (50 mm Min.)
3) Überdeckungstiefe (7 mm Min. auf dem Rahmen)
4) Stütztiefe (10 mm Min.)
5) Rahmen (anwendbar auf alle Rahmenabschnitte)
6) Trag-Schiene
4
(anwendbar auf parallele oder gekreuzte Montage)
SIM02E-005 (DE)
Rahmenclips
unsachgemäß
Um
den
Betrieb
des
mit
antireflexbeschichtetem
oder
Systems
zu
Glas
