4

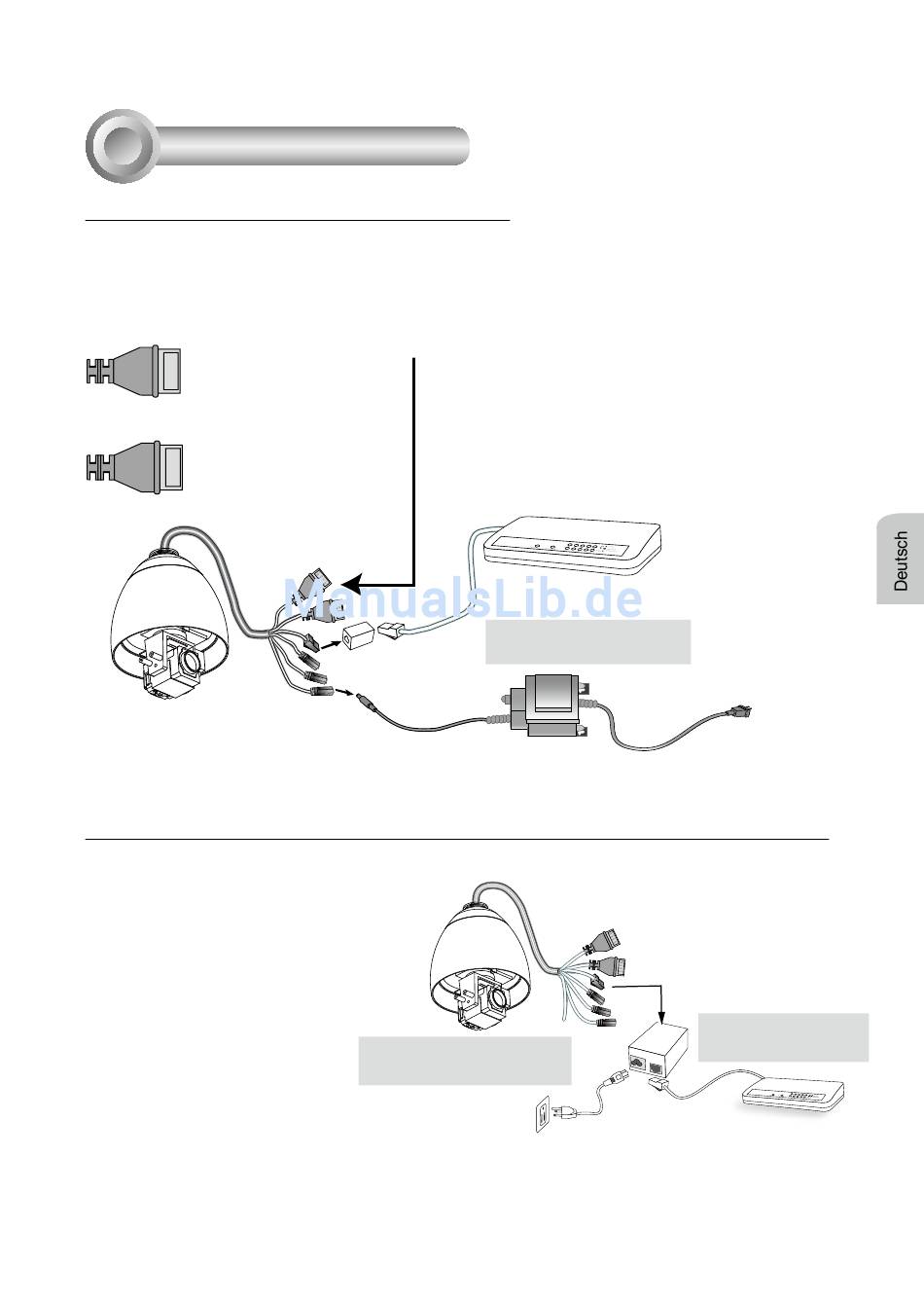

Netzwerkverwendung
Allgemeine Verbindung (ohne PoE)
1. Falls Sie externe Geräte, wie Sensoren
und Alarmanlagen haben, so stellen Sie
eine Verbindung mit der Allgemeinen E/A
Anschlussleiste her.
GND: Erdung
GND
DO2: Digitalausgang 2
DO2-
DO1-
DO1: Digitalausgang 1
DO+
DO+: Digitalausgang (DC12V)
GND: Erdung
DI3: Digitaler Eingang 3
GND
DI3
DI2: Digitaler Eingang 2
DI2
DI1
DI1: Digitaler Eingang 1
Strom über Ethernet (Power over Ethernet PoE Plus 802.3at)
Bei Verwendung eines Switch
ohne PoE
Verwenden Sie einen PoE Plus
Stromstecker (optional), um die
Netzwerkkamera mit einem nicht-
PoE Schalter zu verbinden.
2. Verwenden Sie die mitgelieferten RJ45
Buchse an Buchse Steckvorrichtung, um
die Netzwerkkamera an einen Schalter
anzuschließen.
Verwenden Sie Kategorie 5
Kreuzungskabel, wenn die Netzwerkkamera
direkt an einen PC angeschlossen wird.
AC 24V 3,5A Adapter
(optional)
3. Verbinden Sie das Netzkabel der
Netzwerkkamera mit einer Steckdose.
PoE Plus Stromstecker
(optional)
DE-53
Switch ohne
PoE
