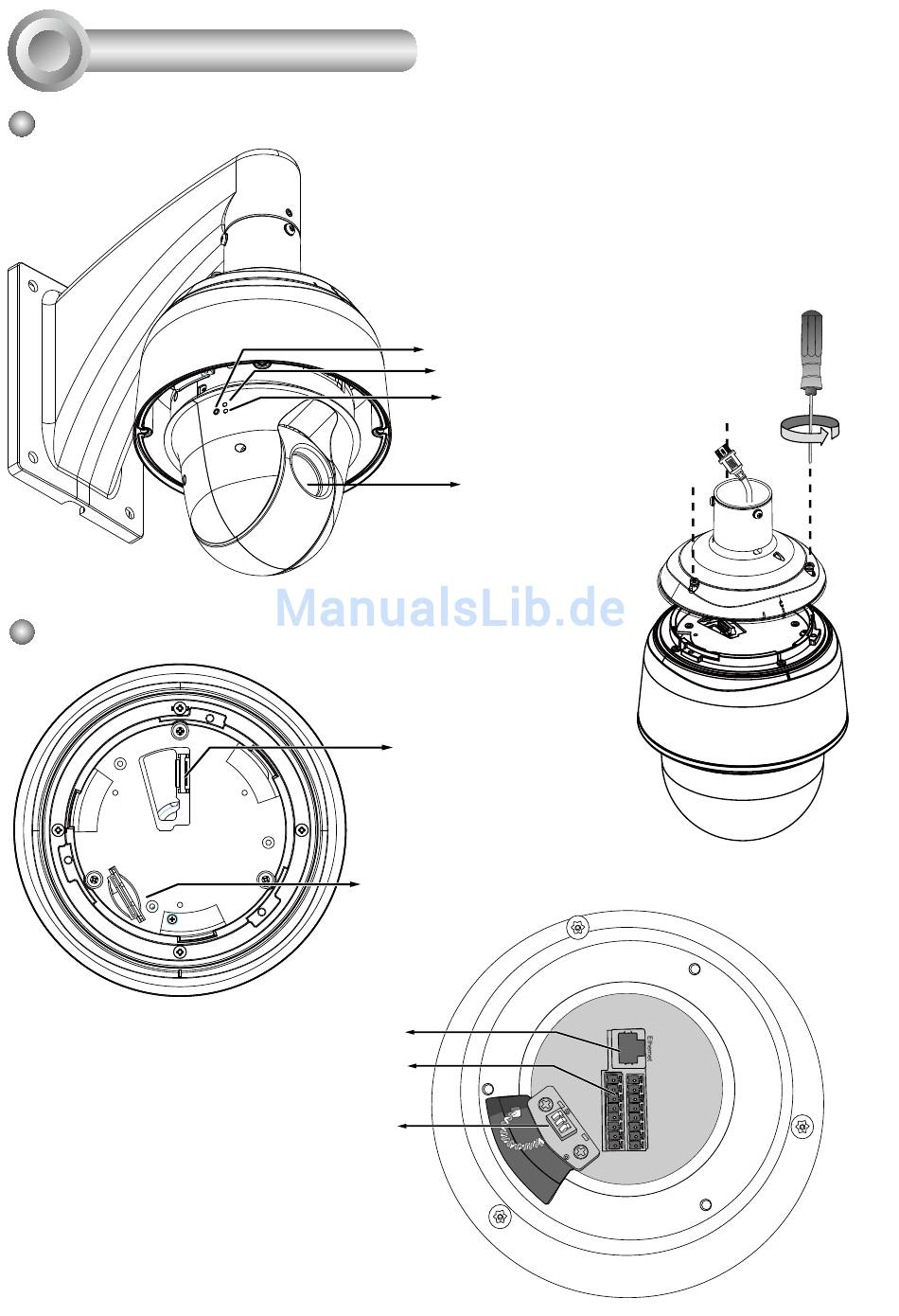

Beschreibung der Teile

Außenansicht
Innenansicht
Ethernet 10/100 RJ45
Federkontakte für Entfeuchter
Diese Abbildung zeigt eine Kamera ohne
Kugelabdeckung.
Sie gelangen an den SD-
Kartensteckplatz, indem Sie den
oberen Bereich des T25-Stardrivers
entfernen.
Kameragehäuse
Board-to-Board Anschluss
SD/SDHC/SDXC-Karteneinschub
Stecker
Allgemeiner I/O
Anschlussblock
DE-74
Reset-Taste
Netzwerk-LED
Status-LED
Objektiv
AC24V
AC24V
Reserved
MIC IN
Line OUT
Audio GND
RS485-
RS485+
Schnittstellenbereich
DI GND
DI4
DI3
DI2
DI1
DO2
DO1
DO+(12V)
