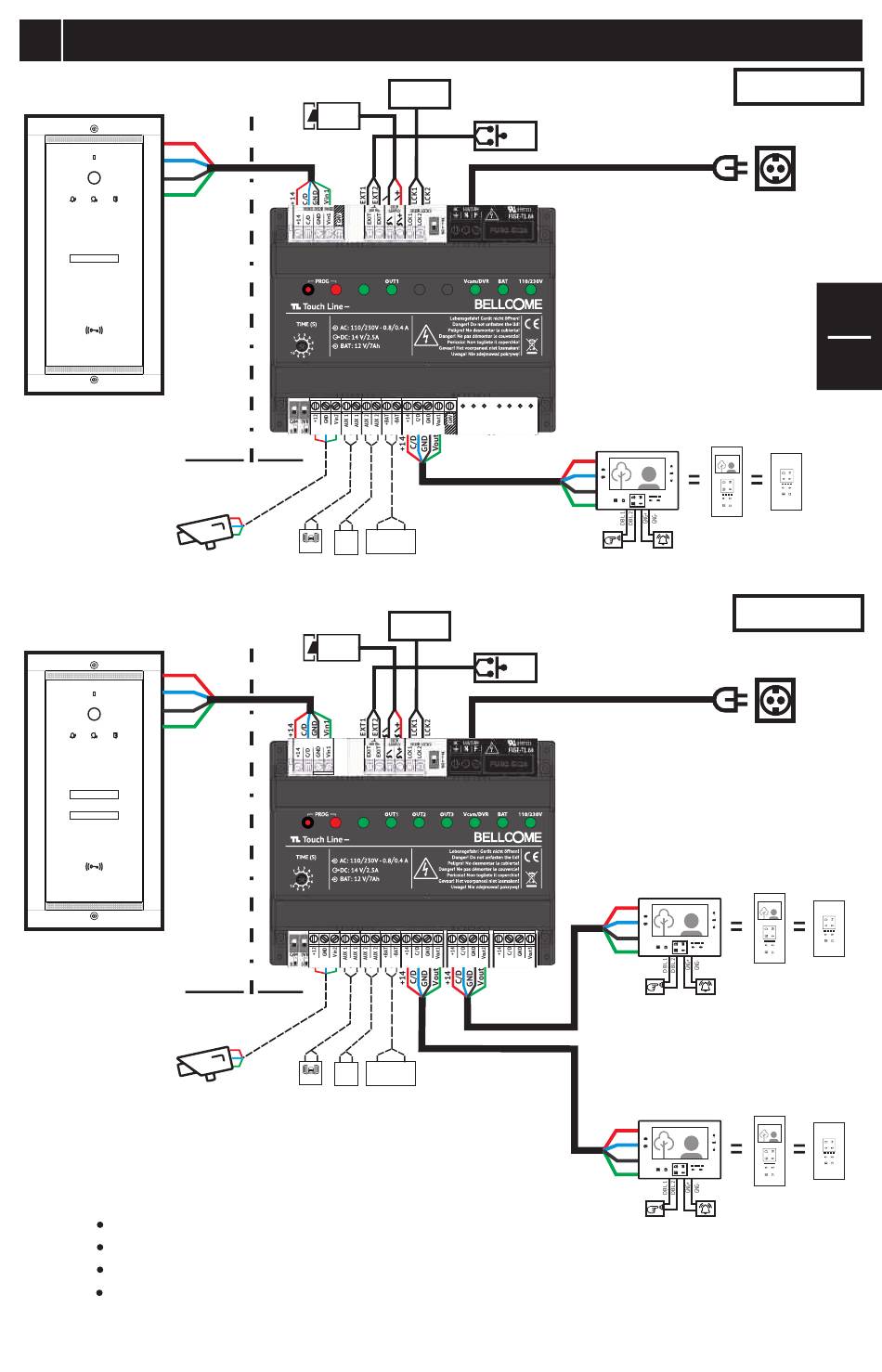

Schaltpläne für 1 - 5 Familien
Außeneinheit
+14
C/D
GND
Vout1
AUßEN
Vcam
Außeneinheit
+14
C/D
GND
Vout1
AUßEN
Vcam
Hinweis: Jede Art von TL- Inneinheit kann in Innenräumen montiert werden.
Für Fam. 1 hat die Inneneinheit die Adresse 1, die vom Hersteller bereits eingestellt ist.
Die parallel montierten zusätzlichen Inneneinheiten haben die Adresse der Haupt-Inneneinheit.
Für Fam. 2 wird die Inneneinheit mit Adresse 2 programmiert.
Siehe das handbuch der TL Audio-Video Inneneinheiten.
LOCK
SUPPLY
LOCK
-
-
+14
SCU.VDR03.BLG14
OTHER VIDEO
AUX1
AUX2
BAT
OUT1
INNEN
+ -
BAT
AUX1
max.12Ah/12V
AUX2
LOCK
SUPPLY
LOCK
-
VIDEO DOOR PANEL
-
+14
SCU.VDR03.BLG34
OTHER VIDEO
AUX1
AUX2
BAT
OUT1
INNEN
+ -
BAT
AUX1
max.12Ah/12V
AUX2
EXIT
OUT2
OUT3
Fam. 1
+14
C/D
GND
Vin
Doorbell
EXIT
+14
C/D
GND
Vin
OUT3
OUT2
+14
C/D
GND
Vin
1 Familie
GEERDETE STECKDOSE
(Adresse 1)
GONG
2 Familien
GEERDETE STECKDOSE
Fam. 2
(Adresse 2)
Doorbell
GONG
Fam. 1
(Adresse 1)
Doorbell
GONG
110/230Va.c.
50/60Hz
