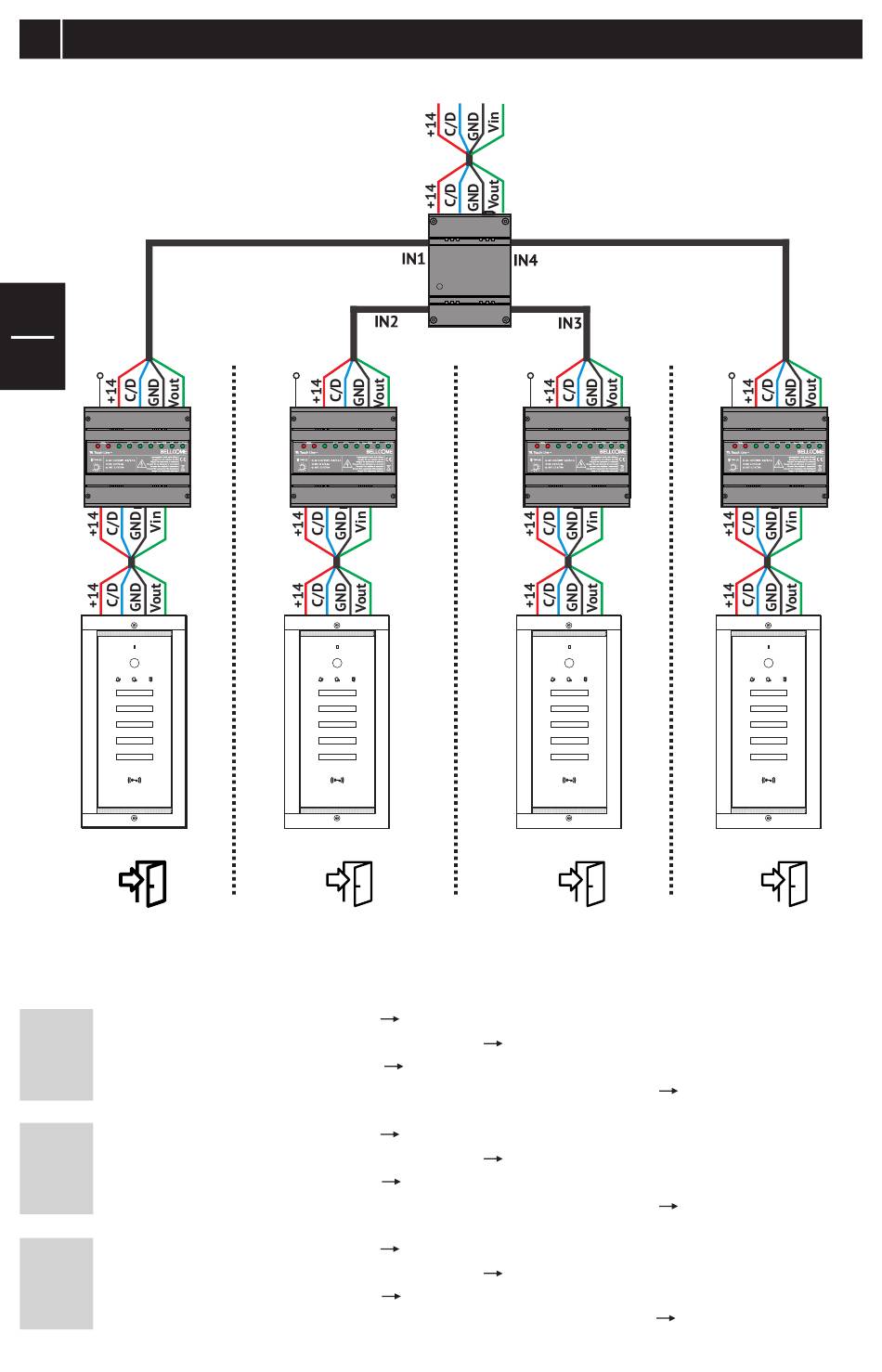

Schaltplan für zusätzliche Außeneinheiten
Wichtig: Eine VPA-Außeneinheit und eine SCU werden an jedem Eingang montiert.
DE
110Va.c.
9
230Va.c.
SCU1
+14
PROG
SCU.VDR03.BLG34
SCU
OUT1
VPA1 (Adresse 1)
1
Die Programmierung der Adressen für die parallel geschalteten Außeneinheiten erfolgt wie folgt:
a. Die VPA1-Außeneinheit behält die Adresse 1 bei, die ab Werk eingestellt ist.
b. Die VPA2-Außeneinheit mit der Adresse 2:
Schritt 1 Drücken Sie lang die PROG-Taste bei SCU2
Schritt 2 Berühren Sie lang die Fam.1-Taste am VPA2-Außeneinheit
Schritt 3 Berühren Sie kurz die Fam.1-Taste, zweimal
Schritt 4 Berühren Sie kurz die PROG-Taste bei SCU2, um der Programmiermodus zu verlassen
c. Die VPA3-Außeneinheit mit der Adresse 3:
Schritt 1 Drücken Sie lang die PROG-Taste bei SCU3
Schritt 2 Berühren Sie lang die Fam.1-Taste am VPA3-Außeneinheit
Schritt 3 Berühren Sie kurz die Fam.1-Taste, dreimal
Schritt 4 Berühren Sie kurz die PROG-Taste bei SCU3, um der Programmiermodus zu verlassen
d. Die VPA4-Außeneinheit mit der Adresse 4:
Schritt 1 Drücken Sie lang die PROG-Taste bei SCU4
Schritt 2 Berühren Sie lang die Fam.1-Taste am VPA4-Außeneinheit
Schritt 3 Berühren Sie kurz die Fam.1-Taste, viermal
Schritt 4 Berühren Sie kurz die PROG-Taste bei SCU4, um der Programmiermodus zu verlassen
110Va.c.
230Va.c.
SCU2
+14
PROG
SCU.VDR03.BLG34
SCU
OUT1
VPA2 (Adresse 2)
2
Die rote LED leuchtet auf.
Zwei kurze Pieptöne bestätigen.
Die rote LED leuchtet auf.
Drei kurze Pieptöne bestätigen.
Die rote LED leuchtet auf.
Vier kurze Pieptöne bestätigen.
Zu einer oder
mehreren Familien
VSB
110Va.c.
230Va.c.
SCU3
+14
PROG
SCU.VDR03.BLG34
SCU
OUT1
VPA3 (Adresse 3)
3
Lange Piepton.
Lange Piepton.
Lange Piepton.
110Va.c.
230Va.c.
SCU4
+14
PROG
SCU.VDR03.BLG34
SCU
OUT1
VPA4 (Adresse 4)
4
Die rote LED erlischt.
Die rote LED erlischt.
Die rote LED erlischt.
